20
ЗАМЕНА ЛАМПЫ ОСВЕЩЕНИЯ ДУХОВОГО ШКАФА
Если лампа внутреннего освещения погасла и не включается, замените лампу освещения. Специ-
альную галогенную лампу освещения 25 Вт, 230 В можно приобрести в хозяйственных магазинах
или в магазинах в отделе освещения.
Чтобы увеличить срок службы лампы, не касайтесь ее голыми руками при установке. Держи-
тесь за нее через сухую ткань.
ВНИМАНИЕ! РИСК УДАРА ЭЛЕКТРИЧЕСТВОМ!
При замене лампы контакты гнезда находятся под напряжением. Отключите духовой шкаф от сети
прежде чем менять лампу освещения.
ВНИМАНИЕ! РИСК ОЖОГА!
В процессе работы внутренние элементы духового шкафа нагреваются. Прежде чем обслуживать
внутренние элементы духовки, дайте ей остыть. Держите детей на безопасном расстоянии.
1. Отключите прибор от сети. В холодную духовку постелите полотенце для предотвращения воз-
можных повреждений.

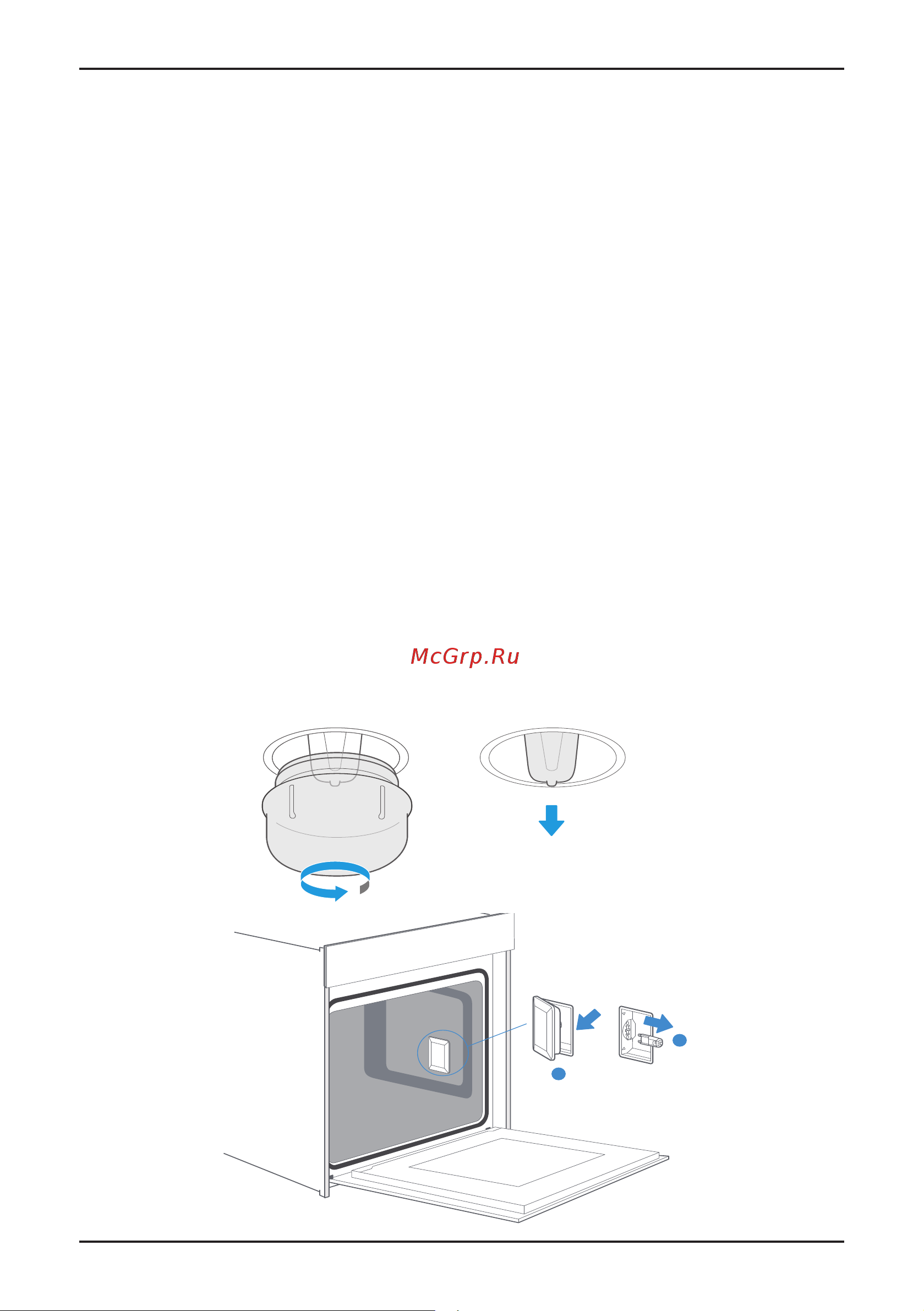

2. Поверните стеклянную крышку против часовой стрелки, чтобы снять ее. Отсоедините боковую
решетку. Слегка приподнимите стеклянную крышку c помощью инструмента с плоской
головкой.
3. Отсоедините лампу. Вставьте новую.
4. Установите стеклянную крышку обратно.
5. Уберите полотенце из камеры, подсоедините духовку к сети и проверьте работу лампы.
6. После замены боковой лампы, после того как убедитесь, что она работает, не забудьте поставить
обратно на место боковую решетку.
Если стеклянная крышка повреждена, ее необходимо заменить. Пожалуйста, обратитесь в автори-
зованный сервисный центр.
34
WARNING
Risk of electric shock!
When replacing the lamp, the lamp socket contacts are live. Before replacing the lamp,
unplug the appliance from the mains or switch othe circuit breaker in the fuse box.
Risk of burns!
The appliance becomes very hot. Never touch the interior surfaces of the appliance or
the heating elements. Always allow the appliance to cool down. Keep children at a safe
distance.
Replacing the lamp on the corner of the cavity
If the cavity lamp fails, it must be replaced. Heat-resistant, 25 watt, 230 V halogen lamps
are available from the after-sales service or specialist retailers.
When handling the halogen lamp, use a dry cloth. This will increase the service life of the lamp.
Place a towel in the cold cavity to prevent damage.
Turn the glass cover anti-clockwise to remove it (Corner lamp); Pull the lateral grid
out and then pry the glass cover o slightly by a tool with a flat head (Lateral lamp).
Pull out the lamp – do not turn it.
Assemble the glass cover back in.
Remove the towel and switch on the circuit breaker to see if lamp switches on.
For the lateral lamp , if it works well after the replacement , please remember to put
the lateral grid back.
1.
2.
3.
4.
5.
6.
Corner Lamp
Maximum operating time
The maximum operating time of this appliance is 9 hours, to prevent that you forget
shot o the power.
35
Glass cover
If the glass cover of the halogen lamp is damaged, it must be replaced. You can obtain a
new glass cover from the after-sales service. Please specify the E number and FD
number of your appliance.
Lateral Lamp
1
2
ТИП А
Основная (угловая)
лампа освещения
ТИП В
Дополнительная
(боковая) лампа
освещения
