Korting OKB 1331 GBXGr [19/32] Removing the door cover
![Korting OKB 1331 GBXGr [19/32] Removing the door cover](/views2/2030924/page19/bg13.png)
19
ИЗВЛЕЧЕНИЕ СТЕКОЛ ДВЕРЦЫ
Для снятия стекол дверцы сперва необходимо снять дверцу духовки (см. раздел снятие дверцы
духовки).

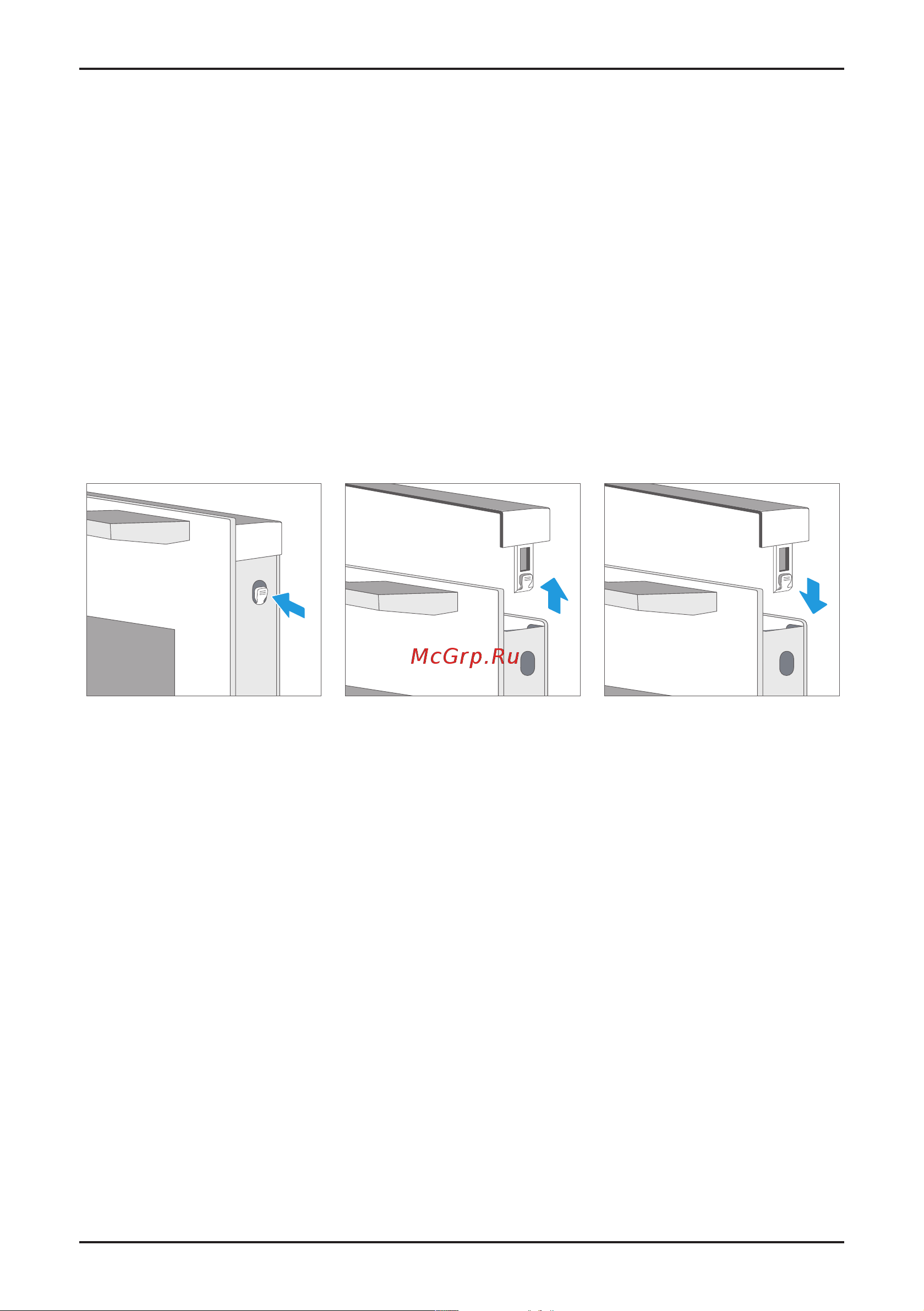

1. Нажмите справа и слева на специальные кнопки верхней крышки.
2. Снимите верхнюю крышку.
3. После снятия крышки все внутренние элементы находятся в легком доступе для дальнейшего
ухода. После чистки стекол, верните их на место и закройте верхней крышкой. Когда будете
закрывать крышку, нажимайте до появления щелчка.
4. Поставьте на место дверцу духовки (см. раздел установка дверцы духовки).
Примечание: снять верхнюю крышку и извлечь внутреннее стекло можно и без снятия дверцы,
однако мы не рекомендуем этого делать без подготовки. Внутреннее стекло при извлечении легко
движется, и существует риск появления травмы или разрушения стекла. Также при снятии вну-
треннего стекла дверца становится легче и старается закрыться сильнее обычного. Рекомендуется
извлекать внутренние стекла со снятой дверцы. Разрушение стекла вследствие неосторожного
ухода и эксплуатации не попадает под гарантийный случай.
Removing the door cover
Remove the appliance door like instructed above.
The plastic inlay in the door cover may become discolored. To carry out thorough
cleaning, you can remove the cover.
Press on the right and left side of the cover.
Remove the cover.
After removing the door cover , that rest parts of the appliance door can be easily taken
o so that you can go on with the cleaning . When the cleaning of the appliance door
has finished , put the cover back in place and press on it until it clicks audibly into place.
Fitting the appliance door and close it.
1.
2.
3.
4.
27
