68
TECHNICAL PASSPORT ENGLISH
Dishwasher
BUILT
-
IN INSTALLATION
(
FOR THE INTEGRATED MODEL
)
Step 1. Selecting the best location for the dishwasher
The installation position of
dishwasher should be near the existing
inlet and drain hoses and power cord.

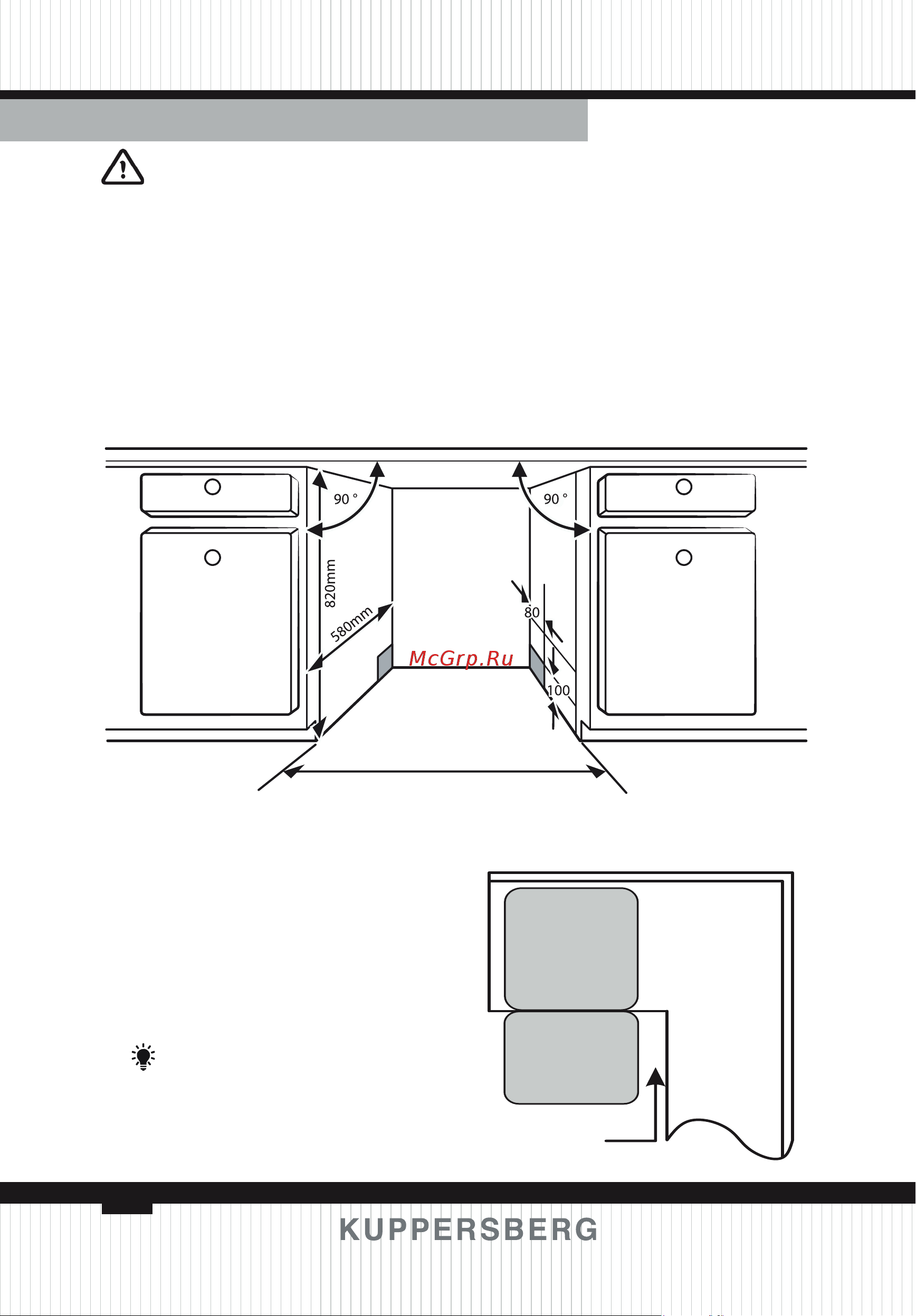

Illustrations of cabinet dimensions
and installation position of the
dishwasher.
1. Less than 5 mm between the
top of dishwasher and cabinet and the
outer door aligned to cabinet.
2. If dishwasher is in stalled at
the corner of the cabinet, there should
be some space when the door is opened.
NOTE:
Depending on where your electrical
outlet is, you may need to cut a hole in
the opposite cabinet side.
Dishwasher Cabinet
Door of
dishwasher
Minimum space
of 50mm
600 mm(for 60cm model)
450 mm(for 45cm model)
Space between cabinet
bottom and oor
Electrical, drain
and water
supply
line entrances
