112
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Посудомоечная машина
ПОДСОЕДИНЕНИЕ
СЛИВНЫХ ШЛАНГОВ
Вставьте сливной шланг в слив-
ную (канализационную) трубу диаме-
тром не менее 4 см, или направьте его
в раковину, не допуская при этом его
сгибания или передавливания. Высо-
та сливной трубы должна составлять
не более 1000 мм. Свободный конец
шланга не должен быть погружен в во-
ду, в противном случае возможно воз-
никновение обратного потока.
Сливной шланг должен быть надеж-
но закреплен в положении А или B.
Как слить остатки воды из шлангов
Если раковина находится на высоте
1000 мм и более от пола, то вода, остав-
шаяся в шлангах не может быть непо-
средственно слита в нее. С этой целью
следует использовать таз или другую
подходящую емкость, которую следует
поместить ниже уровня раковины.
Сливной патрубок
Подсоедините шланг для слива во-
ды. С целью предотвращения утечек
воды сливной шланг должен быть пра-
вильно подсоединен к соответствую-
щему сливному патрубку. Убедитесь
в том, что сливной шланг не изогнут и
не передавлен.
Удлинительный шланг
Если вам необходимо удлинить
сливной шланг, используйте дополни-
тельный шланг аналогичный имеюще-
муся сливному шлангу.
Общая длина шланга не должна
превышать 4 м, в противном случае воз-
можно снижение эффективности мытья.
Подсоединение сифона
Подсоединение к сливному стоя-
ку должно быть выполнено на высоте
не более 100 см от дна посудомоеч-
ной машины. Сливной шланг должен
быть закреплен.

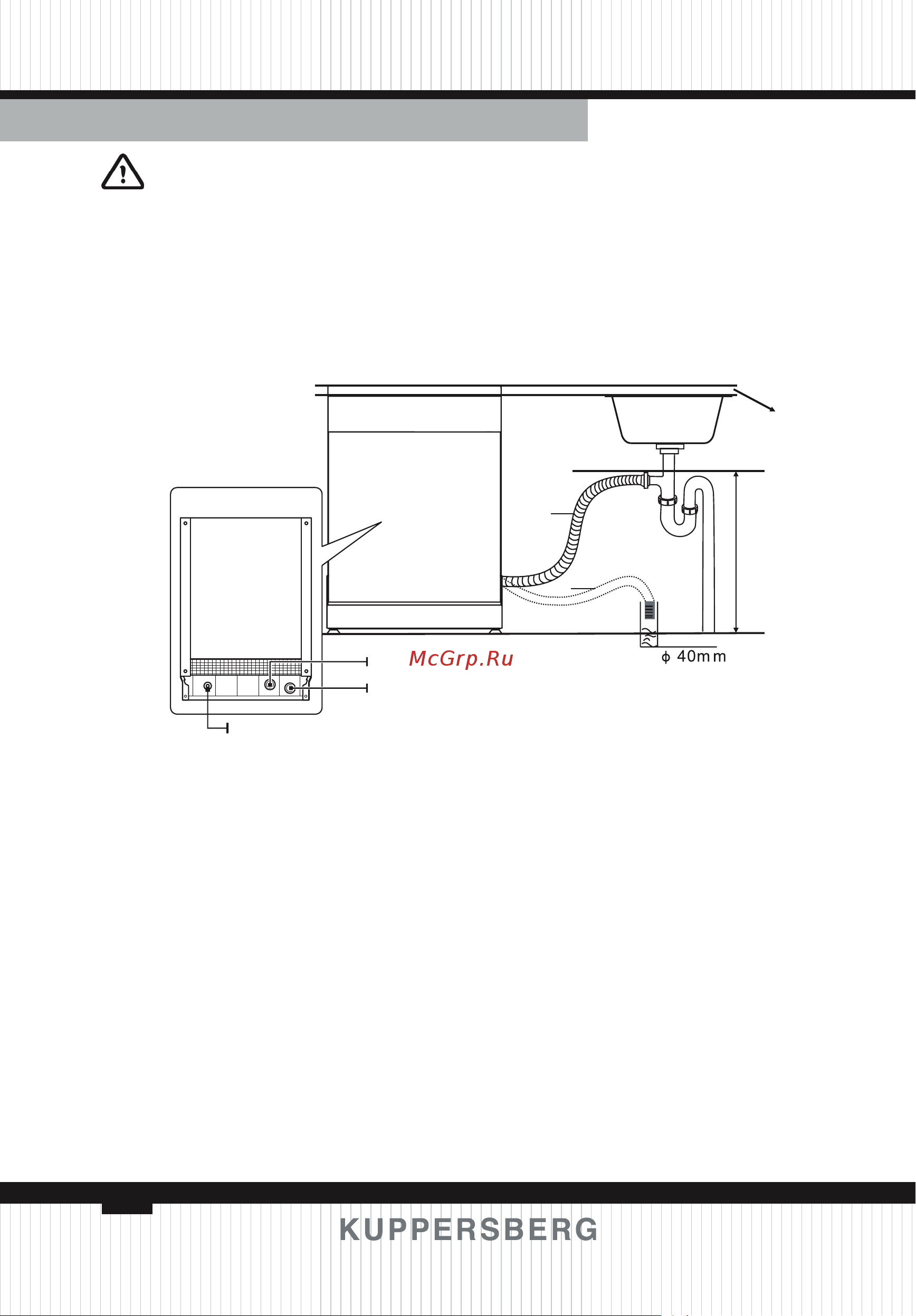

Задняя часть
посудомоечной
машины
Столешница
Не более 1000 мм
Сливной шланг
Кабель питания
Входной патрубок водяного контура
Cливной патрубок
A
B
