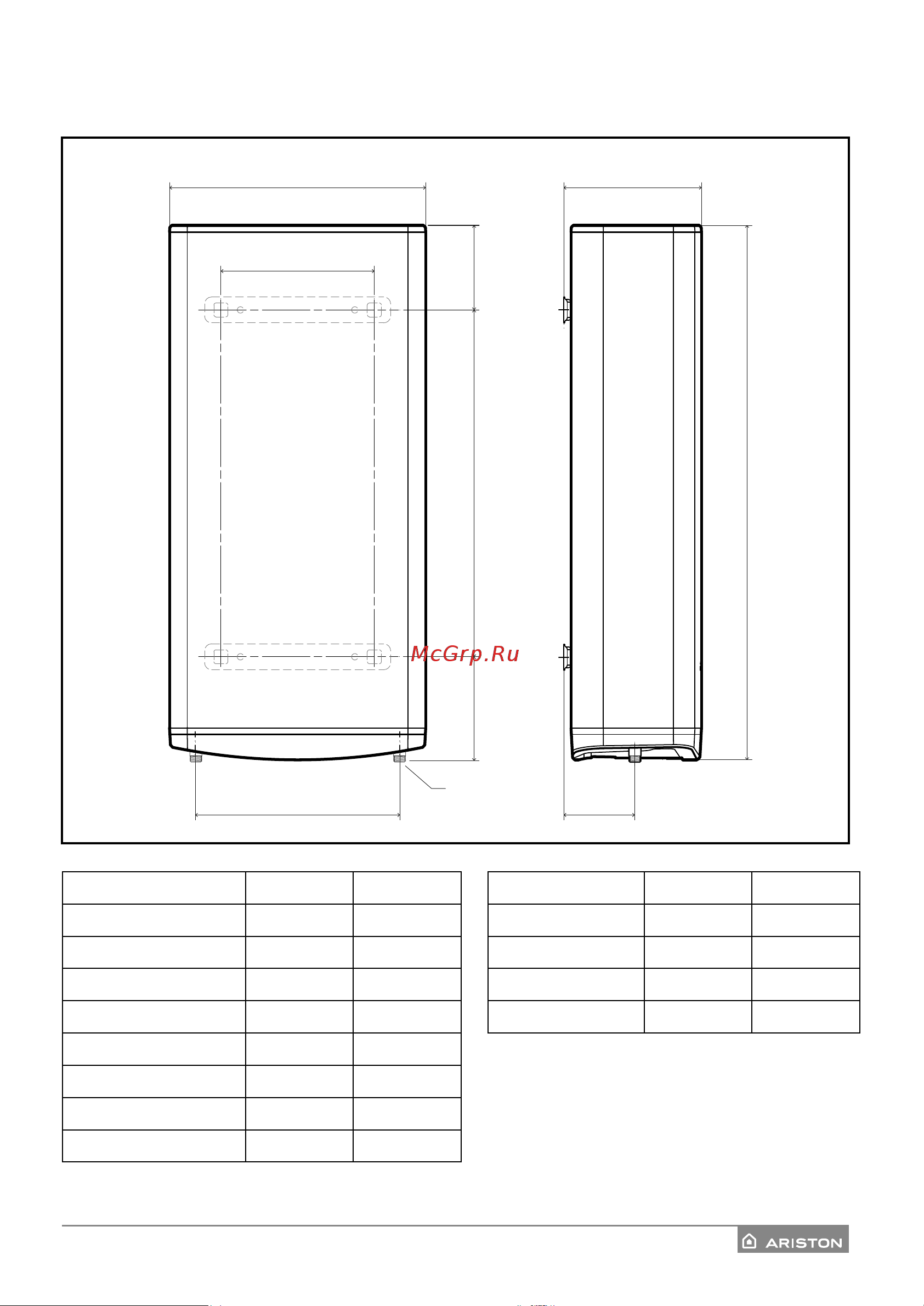

Ariston ABSE VLS PRO INOX PW 30 [64/65] Installation scheme
![Ariston ABS VLS PRO INOX R 50 [64/65] Installation scheme](/views2/2031540/page64/bg40.png)
63 /
408 142
B208 170
306
511 275
A
G1/2"
Model A B
VELIS 30 PW 541 165
VELIS 50 PW 781 405
VELIS 80 PW 1071 695
VELIS 100 PW 1256 880
VELIS 30 LUX 557 165
VELIS 50 LUX 797 405
VELIS 80 LUX 1087 695
VELIS 100 LUX 1272 880
Installation scheme - ƪǎƾDžƹnjNJNjƹdžLJƻǃǁƪǎƾDžƹƻNJNjƹdžLJƻDŽƾdždžǘƧljdžƹNjnjNJǔǀƺƹNJǔ
Model A B
VELIS R 30 541 165
VELIS R 50 781 405
VELIS R 80 1071 695
VELIS R 100 1256 880
