19.

СБОРКА И РЕГУЛИРОВКА ВЕЛОСИПЕДА

шифтер в положение самой большой звез-

ды шатунов (рис. 28).

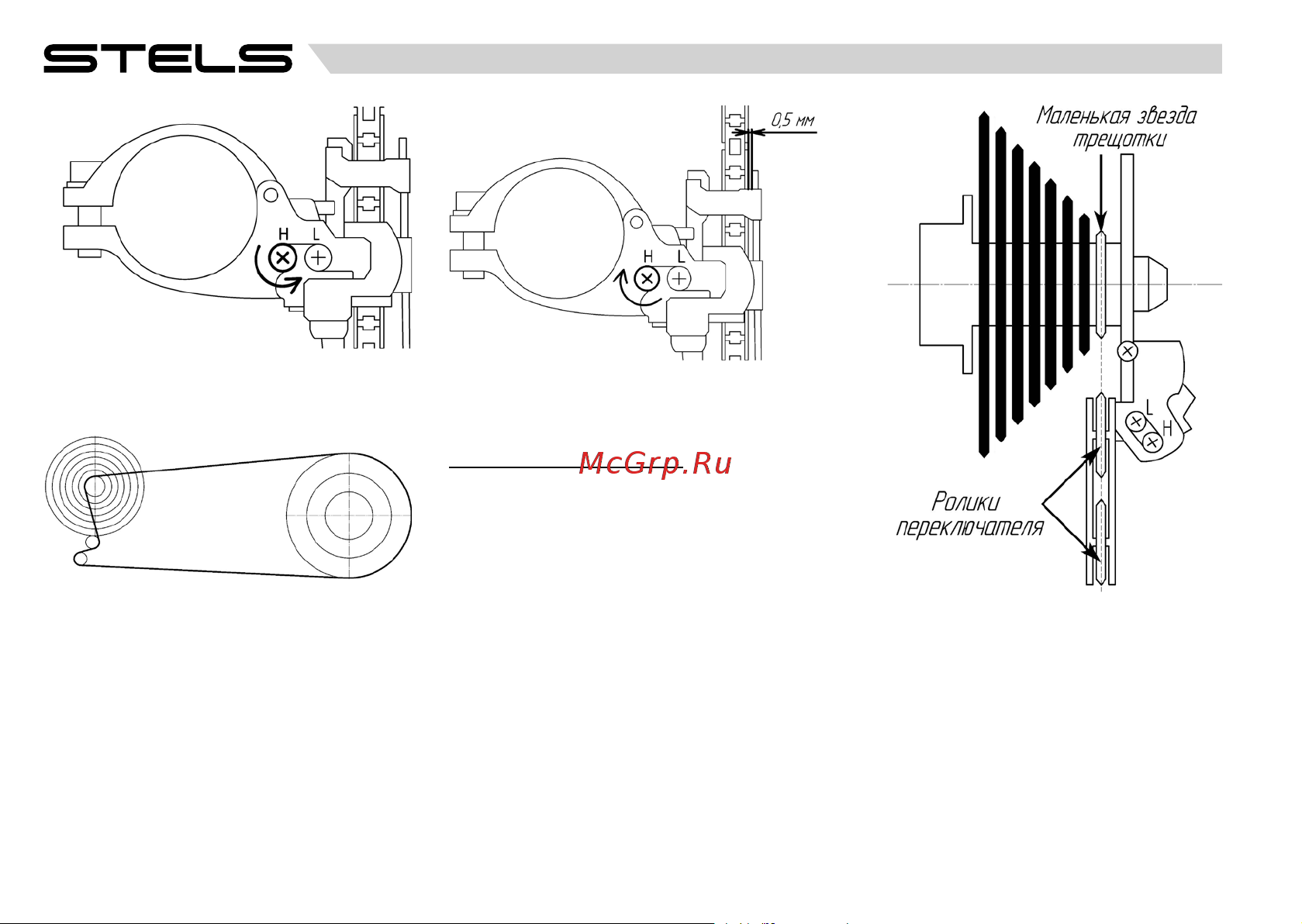

4. Поверните регулировочный винт «Н» по ча-

совой стрелке так, чтобы расстояние между

внутренней поверхностью рамки и цепью

составлялопримерно 0,5 мм (рис. 29).

ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ

СКОРОСТЕЙ

Задний переключатель скоростей использу-

ется для перемещения цепи по задним звёз-

дочкам трещотки.

Настройка верхней границы:

1. С помощью шифтеров расположите цепь

на большой звёздочке шатунов и самой

маленькой звёздочке трещотки (рис. 28).

2. Ослабьте гайку, зажимающую задний трос

переключателя.

3. Вращением регулировочного винта «Н»

верхней границы переключателя добей-

тесь, чтобы ролики переключателя, цепь и

маленькая звёздочка трещотки находились

в одной плоскости (рис. 30).

4. Переключите правый шифтер в положение,

соответствующее маленькой звёздочке

трещотки и затяните до упора гайку-регу-

лятор натяжения троса на корпусе шифтера

(рис. 21).

5. Гайку-регулятор натяжения троса на зад-

нем переключателе скоростей заверните по

часовой стрелке до упора, а потом отверни-

те на один оборот (рис. 31).

6. Потяните с усилием за трос, вставьте

его в паз и затяните фиксирующую гайку

(рис.31).

Рис. 27

Рис. 29

Рис. 30

Рис. 28
