УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD

⌂



1. Отключите электропитание перед установкой домофона.

2. Перед установкой домофона рекомендуется вмонтировать в стену

монтажную коробку (в комплект поставки не входит). В качестве

монтажной коробки рекомендуется использовать Novicam™ NDBOX

или подобную с расстоянием между отверстиями крепления 60 мм,

например Legrand Diplomat 31301.

3. Выведите в монтажную коробку все кабеля.

4. Просверлите в стене отверстия под дюбели в зависимости от того,

используется ли монтажная коробка или нет. Установите дюбели

в отверстия.

5. Зафиксируйте кронштейн на стене винтами/саморезами. При исполь-

зовании монтажной коробки верхний и нижний крепятся к стене,

средние – к монтажной коробке.

6. Проденьте кабеля через отверстие в центре кронштейна.

7. Подключите домофон в соответствии со схемой подключения.

8. При подключении к подъездному домофону, если это требуется, от-

регулируйте уровни входящего и исходящего аудиосигналов. При

использовании внешнего модуля сопряжения регулировки уровней

сигналов расположены на самом модуле.

9. Аккуратно уложите кабеля в монтажную коробку за кронштейном.

10. Установите домофон на кронштейн.

11. Подайте питание.

Модуль сопряжения

(приобретается отдельно)

Монтажная коробка NDBOX

(приобретается отдельно)

Кронштейн

для монитора

Монитор

УСТАНОВКА МОНИТОРА

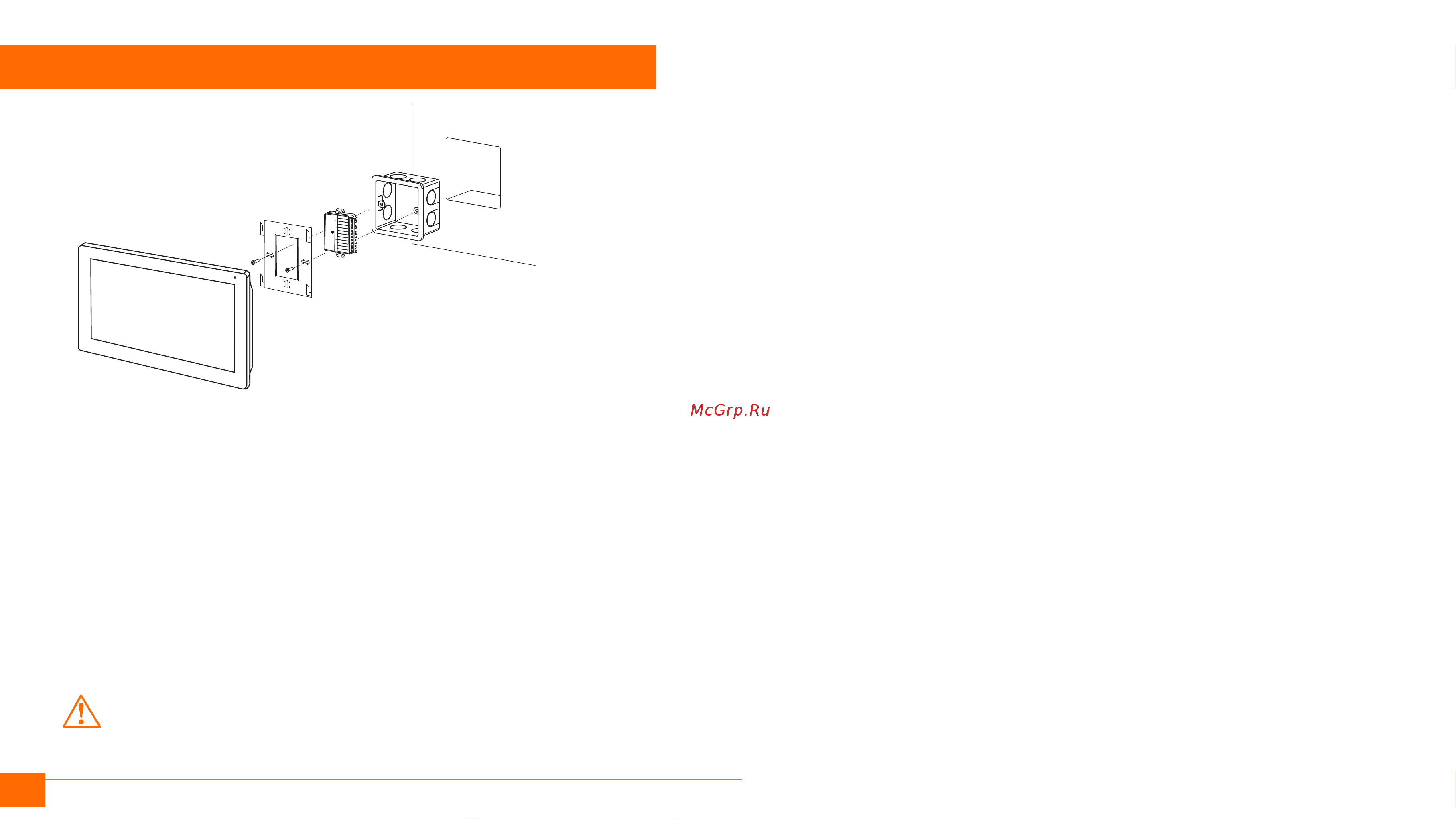

Рис. 6 Монтаж видеодомофона FREEDOM

ВНИМАНИЕ!

Обрезка сетевого кабеля питания с вилкой допускается и не влияет на гаран-

тийное обслуживание..
