УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
14
⌂
НАСТРОЙКА ВЫЗЫВНОЙ ПАНЕЛИ
1. Для регулировки громкости динамика или переключения типа виде-
осигнала удалите резиновую заглушку, которая находится на задней
крышке устройства.
2. Отрегулировать громкость динамика можно с помощью маленькой
крестовой отвертки.
3. Вызывные панели имеют несколько режимов работы видеовыхода:
AHD
-
H/AHD
-
M/ CVBS. Переключение режимов производится с по-
мощью специального тумблера. Менять положение тумблера лучше
всего иголкой или пинцетом.
4. Время задержки реле вызывной панели настраивается в меню мо-
нитора.

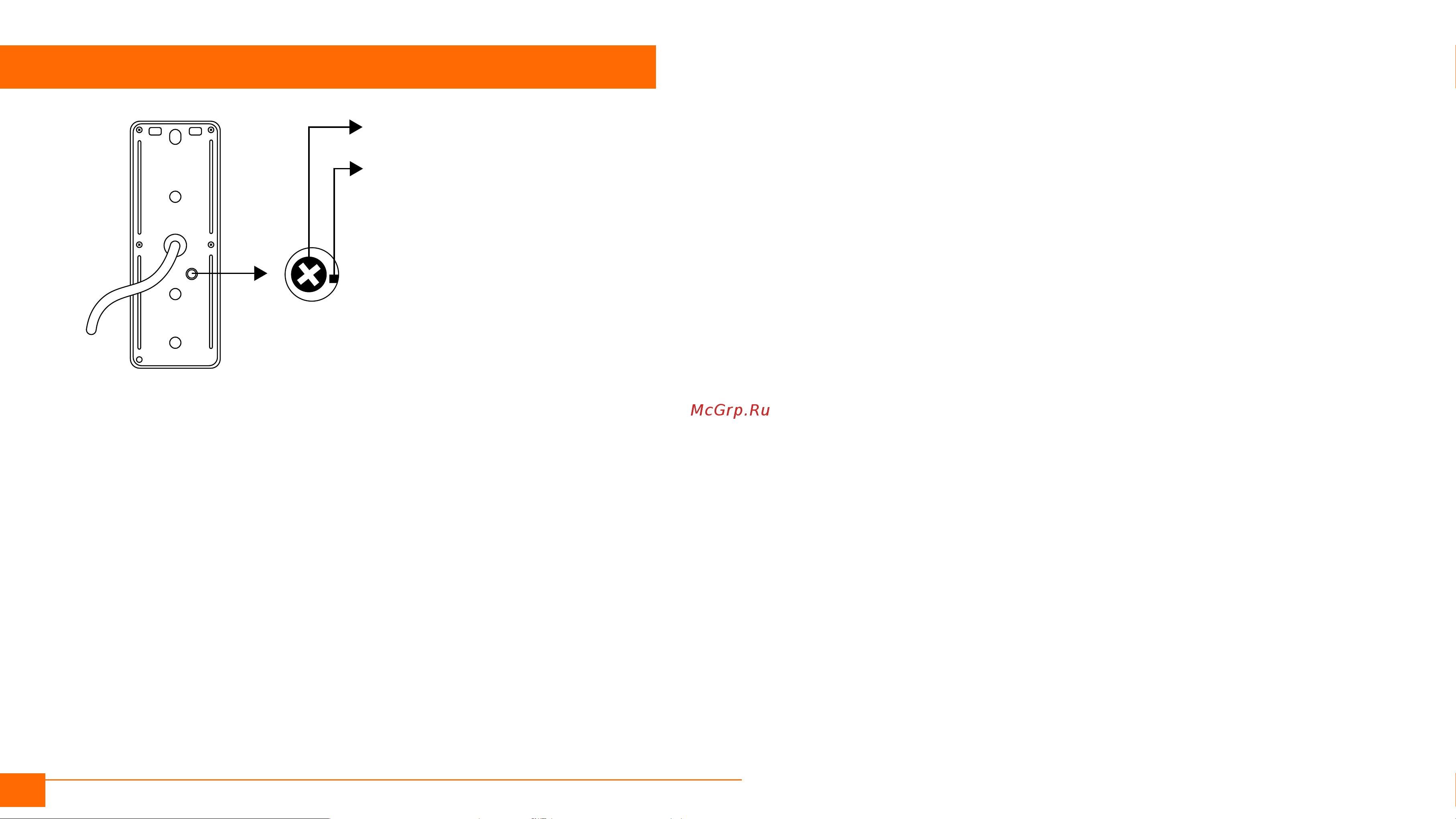

Рис. 9 Регулировка громкости динамика и выбор типа видеосигнала
Переключатель видеосигнала:
AHD
-
M (HD 720p) – верхнее положение
CVBS (аналог) – среднее положение
AHD
-
H (Full HD 1080p) – нижнее положение
(по умолчанию)
Регулировка громкости динамика
