УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
16
⌂
СТРУКТУРНАЯ СХЕМА СИСТЕМЫ
Аудиотрубки
Видеорегистратор
Подъездный домофон
Модуль
сопряжения
Панель 1
Замок
Замок
Датчик 1
Датчик 2
Камера 2
Камера 1
Камера 3
Панель 2
Главный
видеодомофон
Дополнительный
видеодомофон 1
Дополнительный
видеодомофон 5
Ворота
Замок
или
или
......

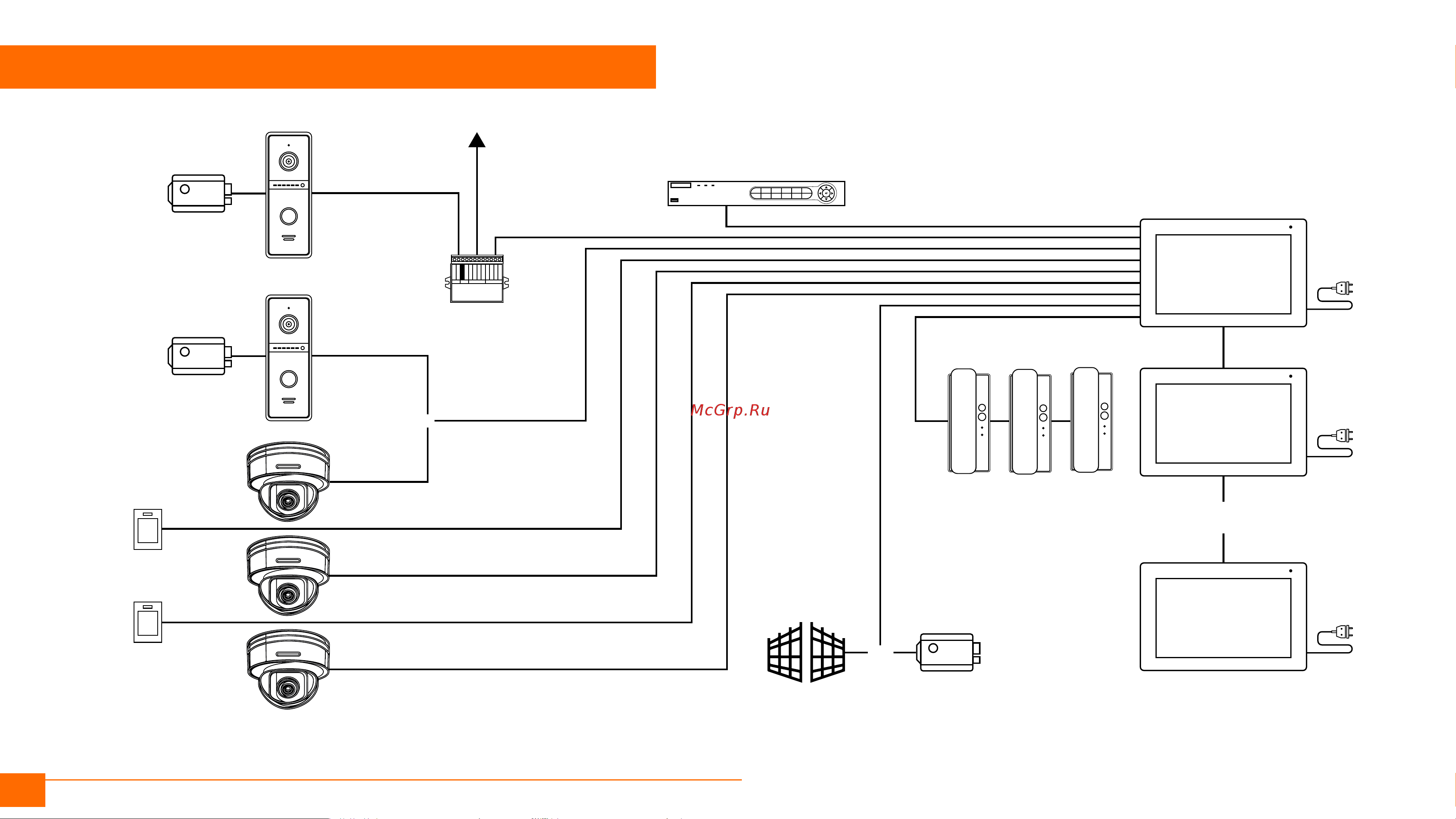

Рис. 12 Структурная схема системы на базе видеодомофонов FREEDOM FHD
