УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
19
⌂
СХЕМЫ ПОДКЛЮЧЕНИЯ
Видеодомофон
Электромеханический замок
Видеорегистратор (опция)
Вызывная панель
Блок питания видеокамеры (опция)
Красный –
Желтый –
Белый –
Черный –
Питание вызывной панели
Видео
Аудио
Общий
Серый –
Синий –
Общий
Питание видеокамеры
Зеленый –
Оранжевый –
Коричневый –
Фиолетовый –
Н.Р. контакт реле
Общий контакт реле
Н.З. контакт реле
Питание замка

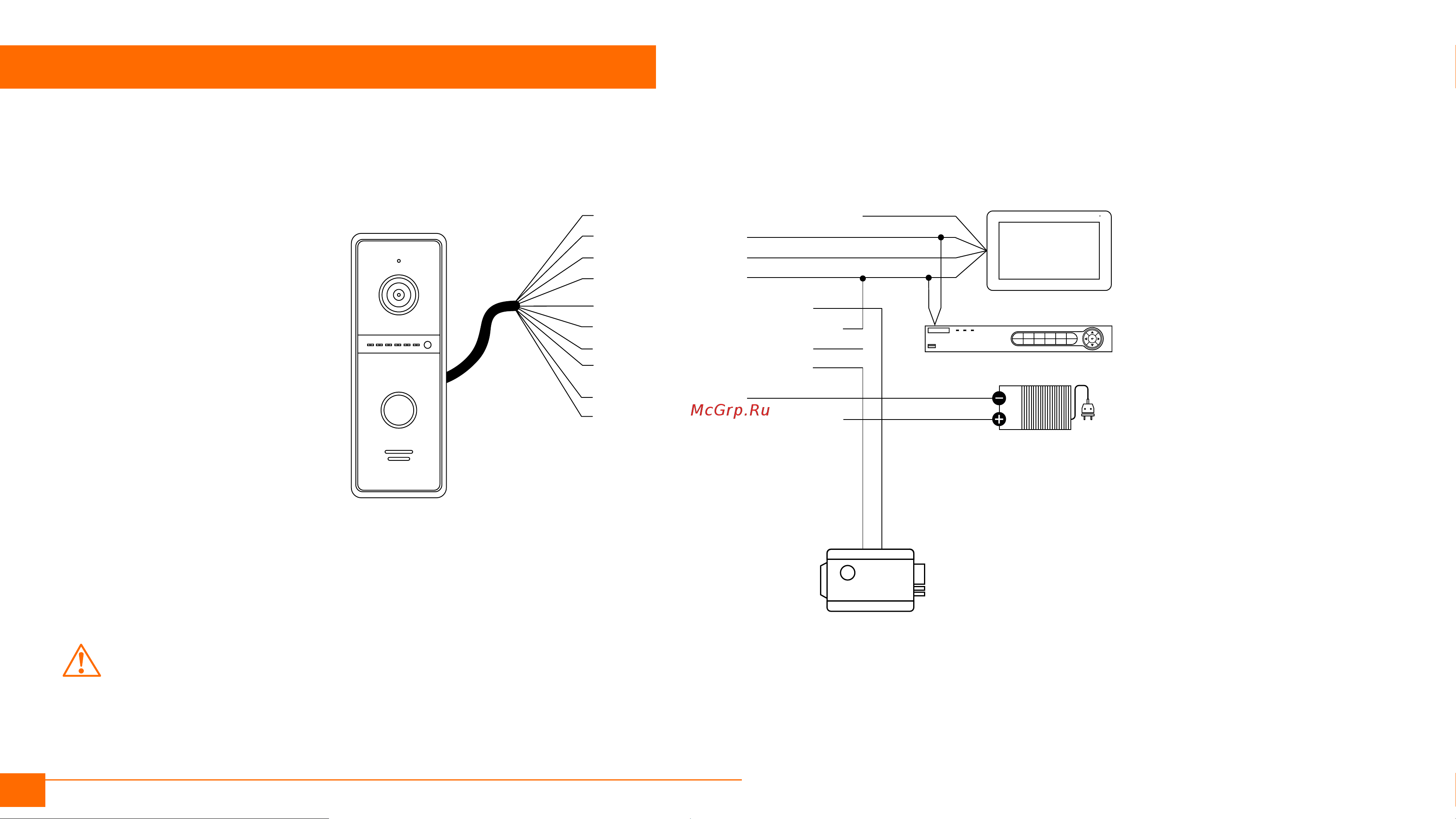

Рис. 15 Схема подключения электромеханического замка к вызывной панели напрямую без блока питания
ВНИМАНИЕ!
1. Вызывная панель, входящая в комплект, имеет встроенный блок управления
электромеханическим замком (БУЗ), что позволяет открывать его без дополни-
тельного блока питания.
2. Для защиты вызывной панели параллельно замку в обратной полярности ре-
комендуется устанавливать защитный диод 1N4004 или аналогичный.
3. Для постоянной трансляции сигнала на видеорегистратор необходимо под-
ключить блок питания DC 12 В (мин. 300 мА) к синему и серому проводам.
