УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
15
⌂
1. Старайтесь располагать вызывную панель относительно монитора
таким образом, чтобы микрофон монитора не слышал динамик вы-
зывной панели и наоборот. В противном случае возможно появле-
ние естественного звукового фона. Это возникает в результате само-
возбуждения. Данный эффект парируется уменьшением громкости
на мониторе и вызывной панели, а также разнесением устройств на
большее расстояние (не менее 3 м) или организацией преграды, не
пропускающей звук.
2. Перед подачей питания проверьте целостность сетевого кабеля. Для
цепи питания видеодомофона рекомендуется использовать отдель-
ный автомат отключения тока.

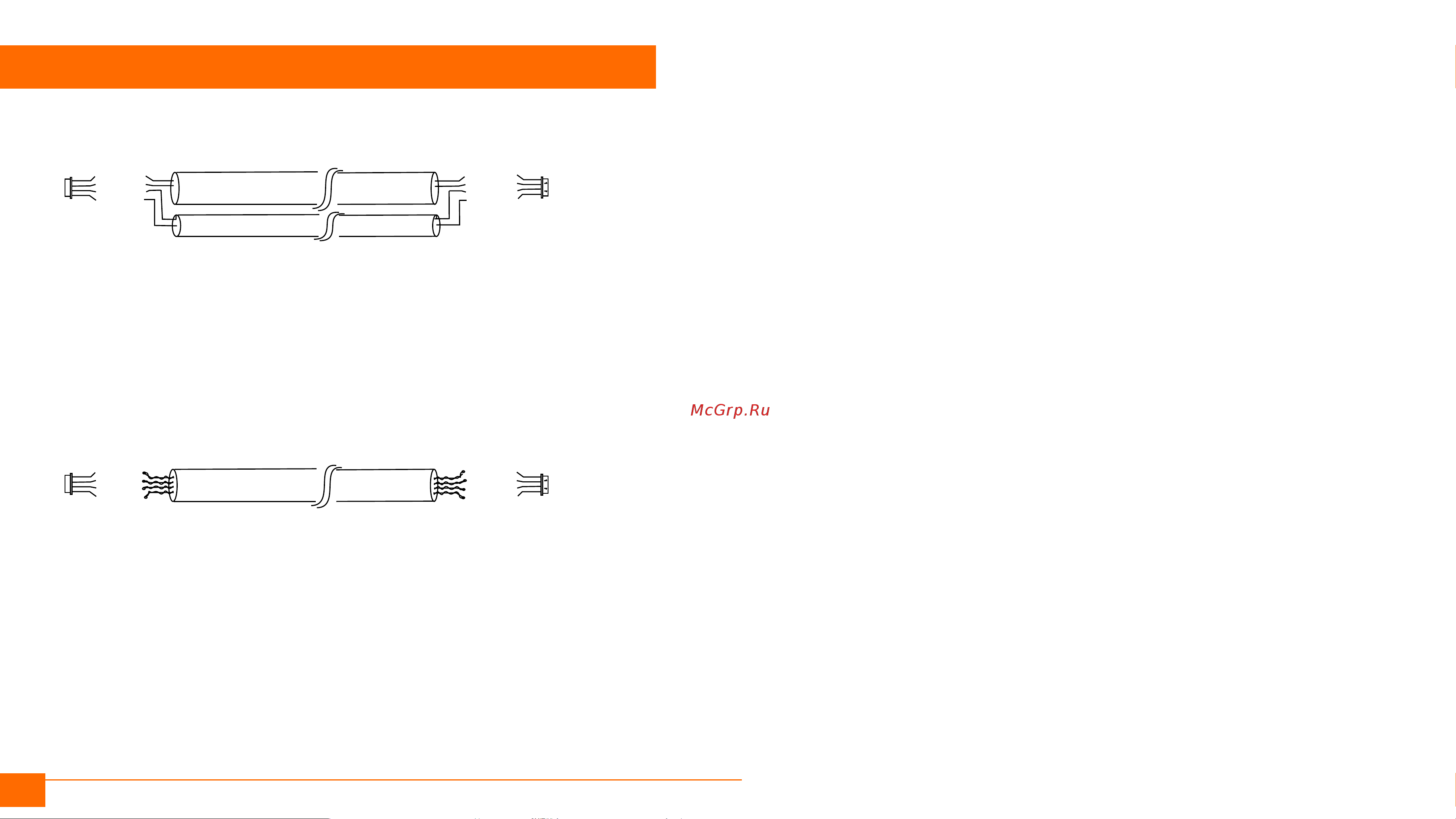

3. При выборе кабеля для подключения вызывной панели и дополни-
тельного монитора руководствуйтесь критериями, представленными
на Рис. 10 и 11.
a) Комбинированный видеокабель (КВК):
б) Витая пара (UTP cat5e)
(не рекомендуется использовать на расстояниях более 20 м):
Видео
Общий
DC 12 В
Аудио
DC 12 В
Аудио
Общий
Видео
DC 12 В
Аудио
Общий
Видео
Видео
Общий
DC 12 В
Аудио
Максимальное расстояние 20 м
Максимальное расстояние 100 м
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ
Рис. 10 Комбинированный видеокабель для подключения видеодомофона
Рис. 11 Витая пара для подключения видеодомофона
