УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
20
⌂
СХЕМЫ ПОДКЛЮЧЕНИЯ
Видеодомофон
Замок
Видеорегистратор (опция)
Вызывная панель
Блок питания видеокамеры (опция)
Красный –
Желтый –
Белый –
Черный –
Питание вызывной панели
Видео
Аудио
Общий
Серый –
Синий –
Общий
Питание видеокамеры
Зеленый –
Оранжевый –
Коричневый –
Фиолетовый –
Н.Р. контакт реле
Общий контакт реле
Н.З. контакт реле
Питание замка
Считыватели
Кнопка выхода
Контроллер
СКУД
Кнопка
Общий

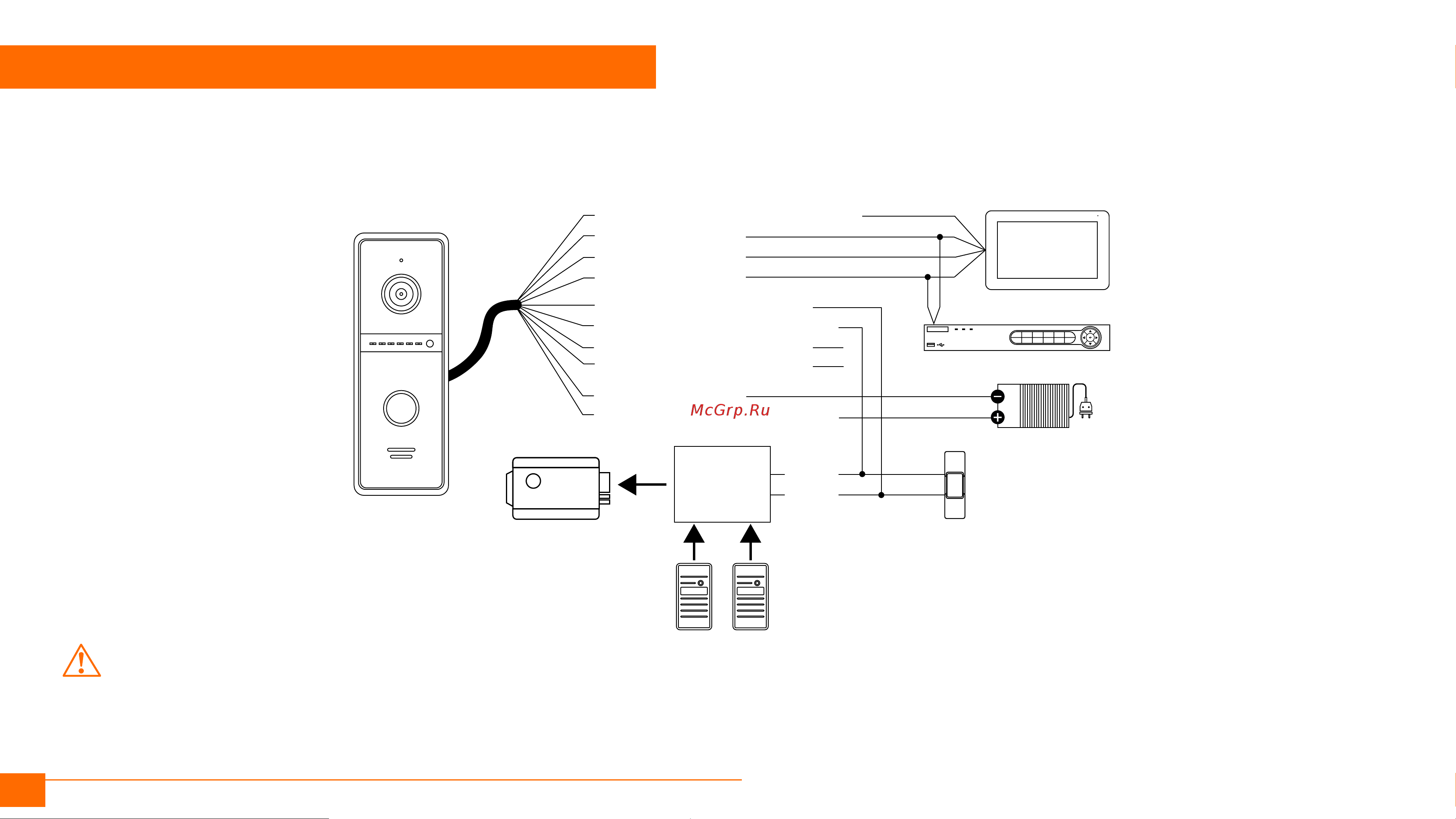

Рис. 16 Схема подключения вызывной панели к контроллеру системы контроля и управления доступом (СКУД)
ВНИМАНИЕ!
1. Вызывная панель может быть подключена к контроллеру системы контроля
и управления доступом (СКУД). Для этого нужно подключить Н.Р. и Общий кон-
такты вызывной панели параллельно кнопке выхода контроллера СКУД.
2. Для постоянной трансляции сигнала на видеорегистратор необходимо под-
ключить блок питания DC 12 В (мин. 300 мА) к синему и серому проводам.
