ОПИСАНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
6
⌂
1. ЖКдисплей
2. Динамик
3. Микрофон
4. Выключатель питания
5. Cлот для карты памяти MicroSD
6. Разъем для подключения вызывной панели 1
7. Разъем для подключения вызывной панели 2|видеокамеры 1
8. Разъем для подключения видеокамеры 2 и датчика 1
9. Разъем для подключения видеокамеры 3 и датчика 2
10. Разъем для подключения предыдущего монитора
11. Разъем для подключения следующего монитора
12. Разъем для подключения видеорегистратора
13. Разъем для подключения замка|ворот (релейный выход)
14. Разъем для подключения внешнего блока питания DC 12~15 В
15. Разъем для подключения аудиотрубки VOICE
16. Разъем для подключения сигнала HOOK к модулю сопряжения
17. Кабель с вилкой для питания от сети AC 100~240 В
3
5

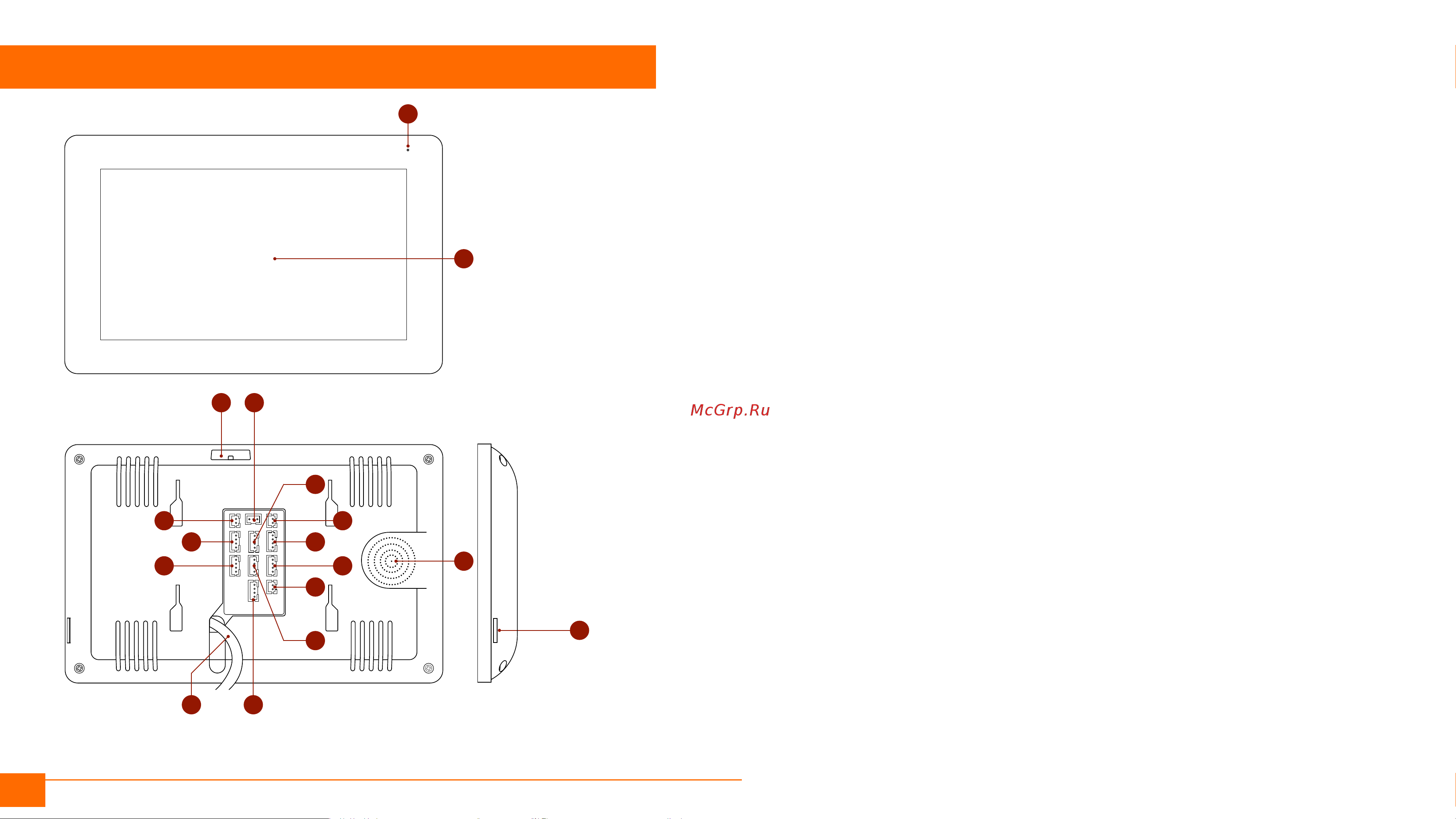

Рис. 3 Описание монитора видеодомофона FREEDOM 7 FHD
2
1412
10
9
8
6
11
16
7
13
15
4
17
1
