УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
22
⌂
МОДУЛЬ СОПРЯЖЕНИЯ
ПАНЕЛЬ 1 ПАНЕЛЬ 2
ГЛАВНЫЙ ВИДЕОДОМОФОН
БЛОК КОММУТАЦИИ
(подъездный домофон)
LINE–
LINE+
Видео
(единицы)
(десятки)
(подъезд)
Красный –
Белый –
Черный –
Желтый –
Питание
Аудио
Общий
Видео
Красный –
Белый –
Черный –
Желтый –
Питание
Аудио
Общий
Видео
Черный –
Желтый –
Общий
Видео
Черный –
Красный –
Общий
HOOK
ВИДЕОРАЗВЕТВИТЕЛЬ
(подъездный домофон)

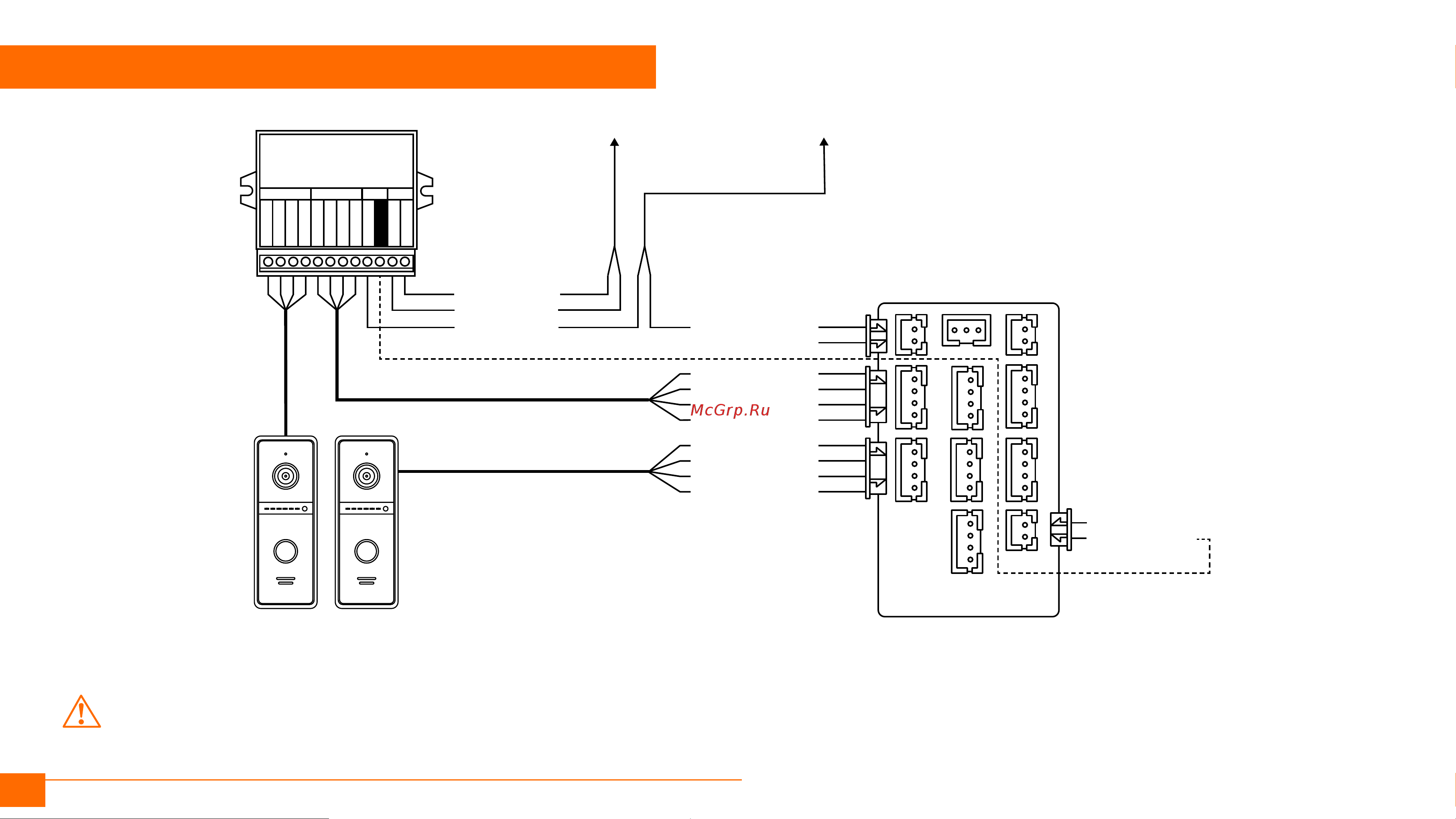

Рис. 18 Подключение монитора FREEDOM FHD к подъездному домофону через модуль сопряжения
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВНИМАНИЕ!
Подключение провода сигнала HOOK к модулю сопряжения является опци-
ональным. Перед подключением Модуля сопряжения изучите инструкцию к
нему.
