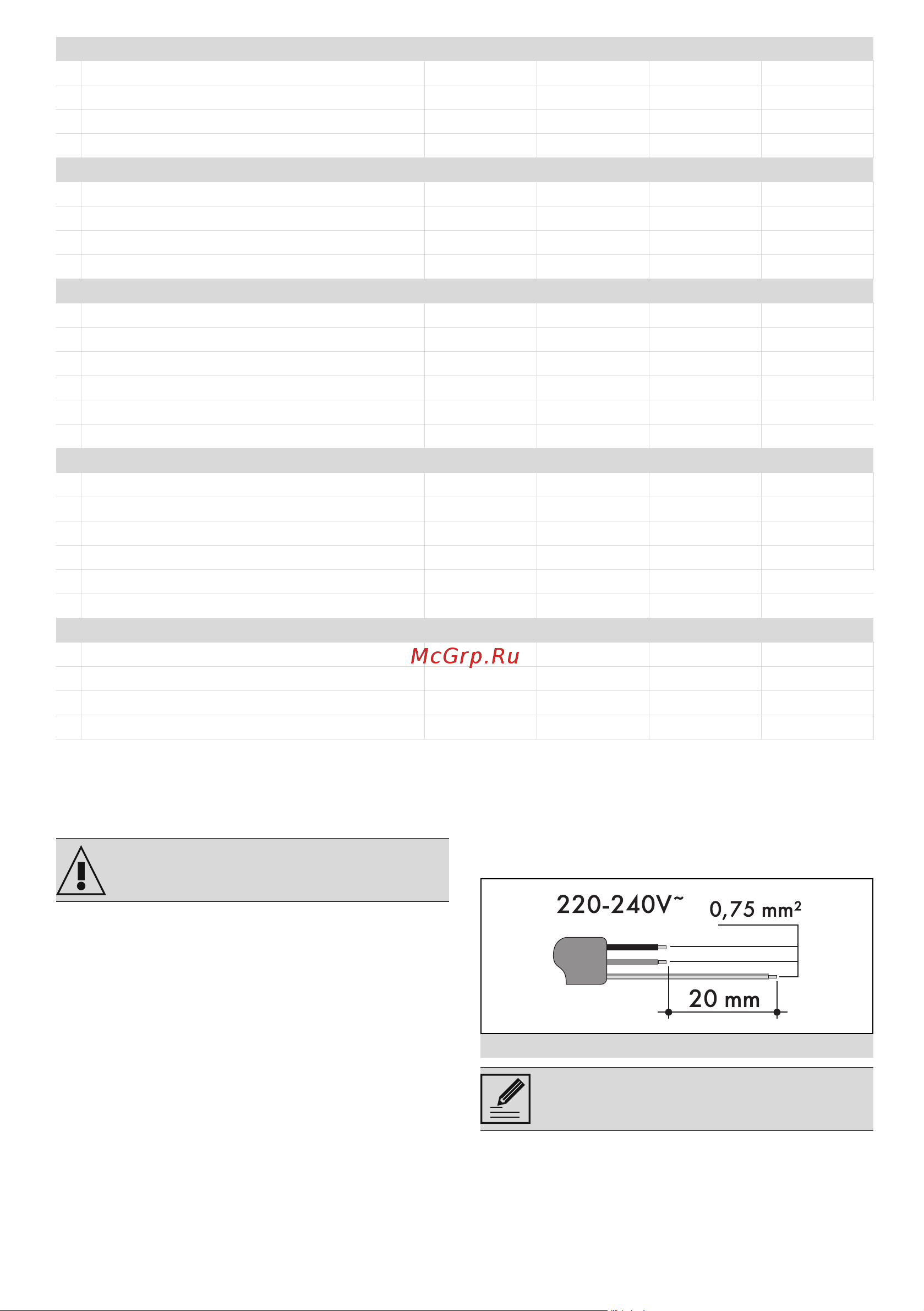

УСТАНОВКА - 16591477A583/A
r
Форсунки, не входящие в комплект поставки, можно найти в официальных сервисных центрах
технического обслуживания.
Электрическое подключение
Общая информация
Проверьте, чтобы характеристики
электрической сети соответствовали
данным, указанным на идентификационную
табличке прибора.
Идентификационная табличка с
техническими данными, паспортным
номером и маркировкой расположена на
видном месте на приборе.
Никогда не снимайте эту табличку.
Выполните подключение к заземлению с
помощью кабеля, длина которого должна не
менее чем на 20 мм превышать длину других
кабелей.
Прибор может работать при следующих
условиях:
• 220-240 V 1N~
рисунок 1
Стационарное подключение
На линии питания необходимо
предусмотреть многополюсное устройство,
обеспечивающее отключение от сети и
3 Газ метан G25.1 - 25 мбар AUX SR RR UR2
Номинальный расход тепла (кВт) 1,1 1,8 2,6 3,9
Диаметр форсунки (1/100 мм) 77 100 124 148
Форкамера (штампованная на форсунке) (F1) (Y) (F3) (F3)
Экономичный расход (Вт) 400 500 800 1400
4 Газ метан G2.350 - 13 мбар AUX SR RR UR2
Номинальный расход тепла (кВт) 1,0 1,8 2,5 3,9
Диаметр форсунки (1/100 мм) 94 120 152 200
Форкамера (штампованная на форсунке) (Y) (Y) (F3) (H1)
Экономичный расход (Вт) 400 500 800 1400
5 Сжиженный газ G30/31 - 30/37 мбар AUX SR RR UR2
Номинальный расход тепла (кВт) 1,0 1,7 2,6 3,8
Диаметр форсунки (1/100 мм) 50 65 81 98
Форкамера (штампованная на форсунке) - - - (S4)
Экономичный расход (Вт) 400 500 800 1600
Номинальный расход G30 (г/ч) 73 124 189 276
Номинальный расход G31 (г/ч) 71 121 186 271
6 Сжиженный газ G30/31 - 37 мбар AUX SR RR UR2
Номинальный расход тепла (кВт) 1,1 1,8 2,5 4,0
Диаметр форсунки (1/100 мм) 50 65 74 96
Форкамера (штампованная на форсунке) - - (Z) (S4)
Экономичный расход (Вт) 450 550 900 1800
Номинальный расход G30 (г/ч) 80 131 182 291
Номинальный расход G31 (г/ч) 79 129 179 286
7 Газ метан G110 - 8 мбар AUX SR RR UR2
Номинальный расход тепла (кВт) 1,0 1,7 2,5 3,5
Диаметр форсунки (1/100 мм) 145 185 240 340
Форкамера (штампованная на форсунке) /8 /2 /3 0190
Экономичный расход (Вт) 400 500 800 1400
Смотрите «Общие предупреждения
по технике безопасности».
Вышеуказанные значения относятся к
сечению внутреннего кабеля.
