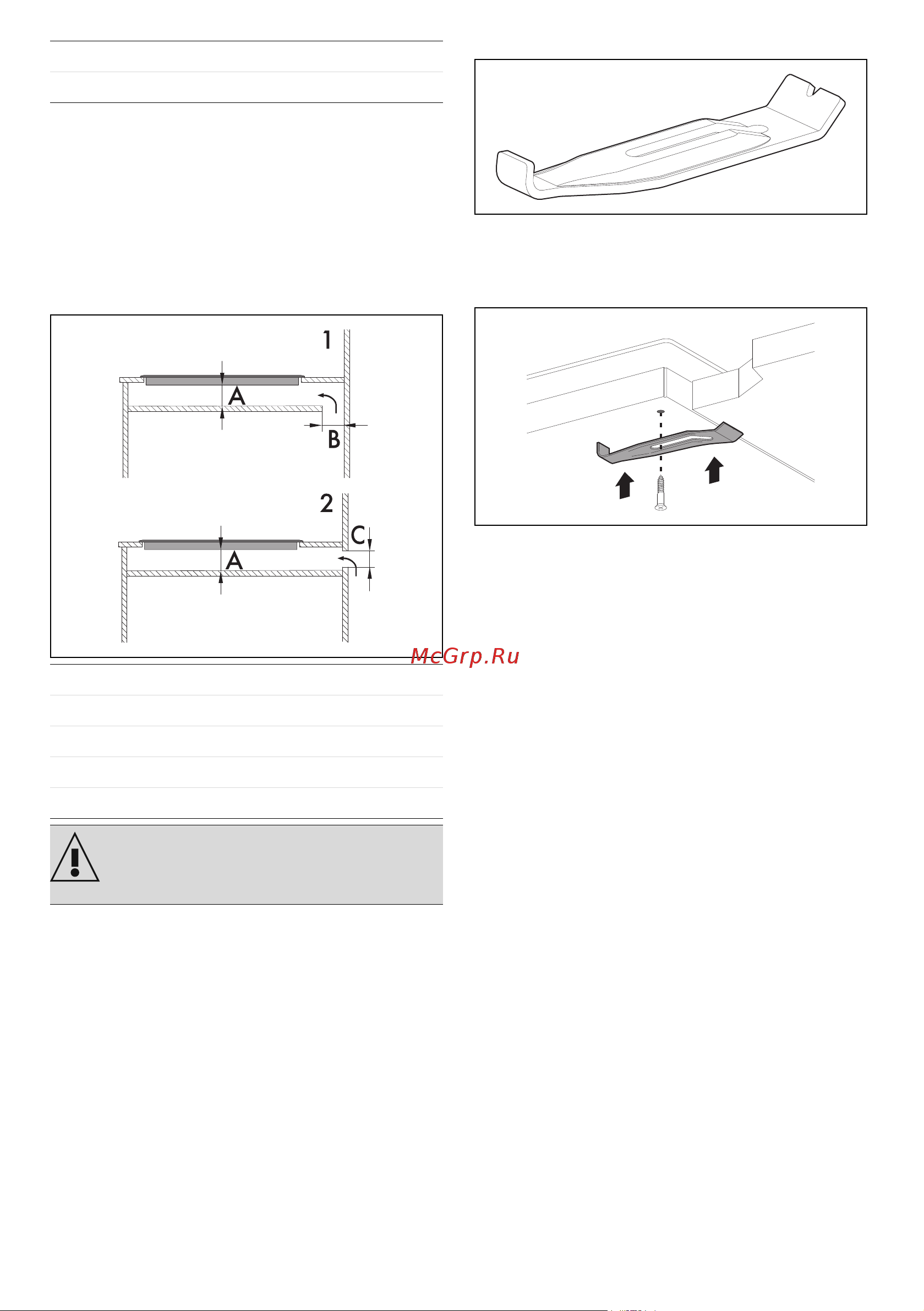

![Smeg PV375N [22/23] Для монтажника](/views2/2034254/page22/bg16.png)
168 - УСТАНОВКА 91477A583/A
В нейтральном отсеке
В случае если под варочной поверхностью
расположена иная мебель, необходимо
установить деревянное двойное дно на
расстоянии не менее 20 мм от нижней
стороны рабочей поверхности во
избежание случайных контактов. Двойное
дно может быть удалено только при
использовании специальных инструментов.
Крепление в мебели для
встраивания
Чтобы обеспечить крепление к тумбе для
встраивания и правильное центрирование,
необходимо привинтить крепежные
кронштейны из комплекта поставки,
совместив их с отверстиями, которые
расположены на нижней защитной крышке.
Чтобы правильно закрепить варочную
панель на тумбе для встраивания, ввинтите
крепежные кронштейны в специальные
отверстия.
Для монтажника
• В случае соединения посредством вилки
последняя должна всегда оставаться
доступной после установки.
• Не сгибайте и не зажимайте кабель
электропитания.
• Прибор следует устанавливать согласно
схемам установки.
• Не пытайтесь отвинтить или применять
силу к резьбовому колену штуцера. Вы
рискуете повредить эту часть
оборудования, что приведет к
прекращению действия гарантии
производителя.
• Для проверки утечек газа на всех
соединениях используйте воду и мыло.
ЗАПРЕЩАЕТСЯ использовать открытый
огонь для проверки возможных утечек
газа.
• Включите каждую конфорку по
отдельности, а затем все конфорки
одновременно, чтобы проверить
исправность работы газового клапана,
конфорки и системы розжига.
• Поверните ручку конфорок в положение
минимального огня и проверьте
устойчивость пламени каждой конфорки,
как по отдельности, так и всех
одновременно.
• Если вы заметили неполадки в работе
прибора, то после проведения всех
1 С отверстием на дне
2 С отверстием на дне и сзади
1 С отверстием на дне
2 С отверстием сзади
A мин. 20 мм - макс. 50 мм
B макс. 50 мм
C макс. 50 мм
Если не устанавливать двойное дно,
то пользователь рискует случайно
коснуться острых или горячих частей.
