166 - УСТАНОВКА 91477A583/A
имеющее расстояние между контактами,
позволяющее полное отключение в условиях
перенапряжения категории III, согласно
правилам монтажа.
Для рынка Австралии/Новой Зеландии:
Разъединитель, встроенный в стационарное
соединение, должен соответствовать
стандарту AS/NZS 3000.
Соединение посредством розетки и
штепсельной вилки
Следует проверить, чтобы розетка и
штепсельная вилка были одного типа.
Избегайте использования переходников,
адаптеров или ответвителей, так как они
могут стать причиной нагрева или ожога.
Врезка рабочей поверхности
Указания по безопасному расположению
и установке
• Установка возможна на различные
материалы: кирпичная кладка, металл,
натуральное дерево или
ламинированные пластиком деревянные
конструкции, которые должны обладать
достаточной теплостойкостью (> 90 °C).
• Фанерная обшивка, клеящие вещества
или пластмассовые отделочные покрытия
на расположенной рядом мебели должны
быть теплостойкими (> 90 °C), так как со
временем могут деформироваться.
• Если отверстие на мебели для
встраивания панели недостаточное,
обратитесь за помощью к компетентному
специалисту для выполнения
соответствующих столярных и/или
каменных работ.
• Минимальное расстояние между
вытяжкой и варочной поверхностью
должно соответствовать значению,
указанному в монтажной инструкции
вытяжки.
• Кроме того, необходимо соблюдать
минимальные расстояния вырезов на
столешнице с задней стороны, как
указано в монтажных инструкциях.
• Если прибор устанавливается над
духовкой, последняя должна снабжаться
охлаждающим вентилятором.

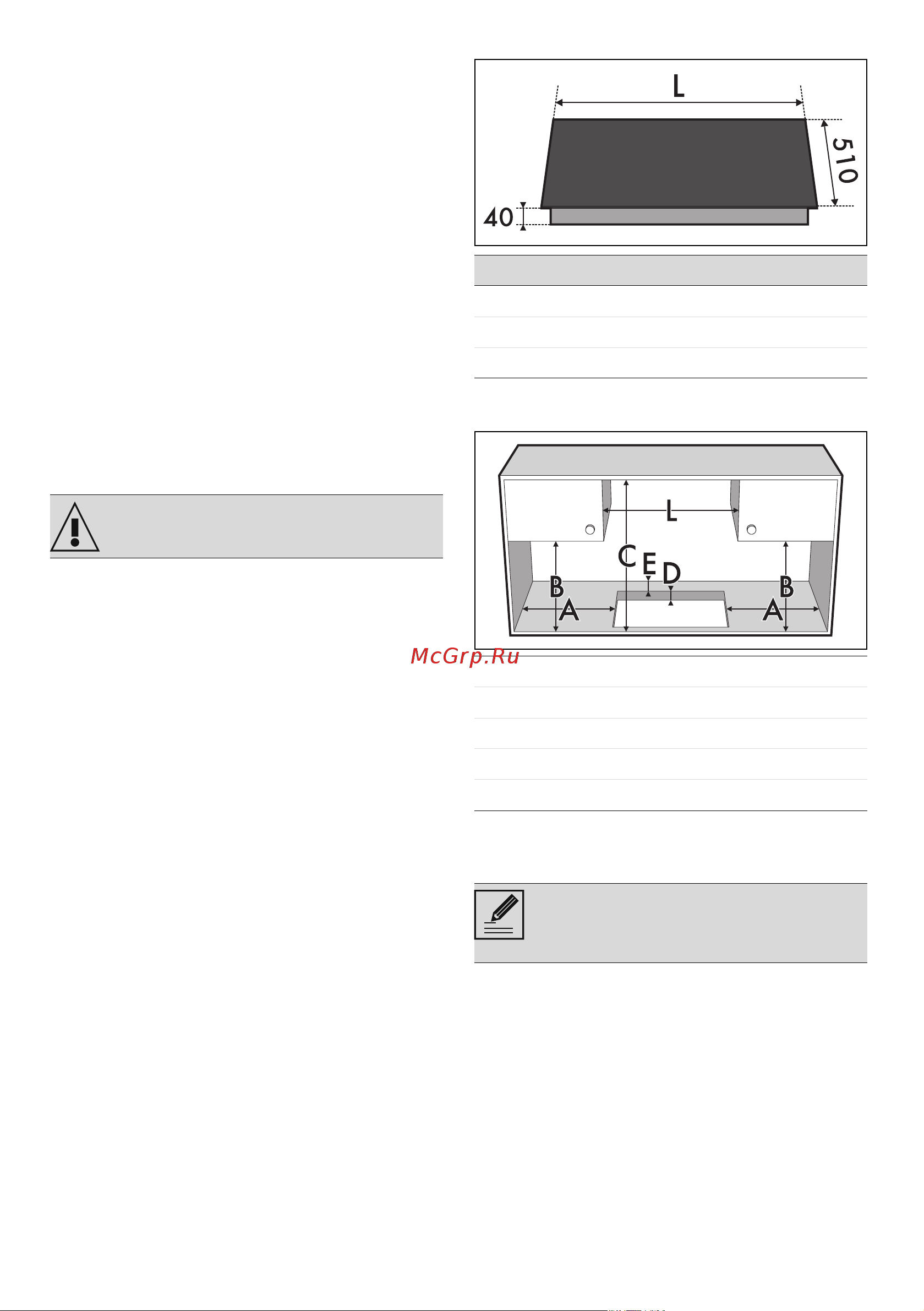

Габаритные размеры прибора (мм)
Размеры мебели для встраивания прибора
(мм)
Максимальная высота верхней части опоры
кастрюли по отношению к поддерживающей
прибор поверхности составляет 47 мм.
*При наличии подвесной мебели над
варочной поверхностью. В случае вытяжки
смотрите высоту, указанную в
соответствующем руководстве.
Прокладка варочной панели
Во избежание попадания жидкости между
рамкой варочной панели и столешницей
перед монтажом варочной панели
проложите по всему ее периметру
См. «Общие меры безопасности».
L
Модели А на 60 см 600
Модели В на 72 см 720
Модели C на 90 см 900
A мин. 200 мм
B мин. 460 мм
C мин. 600 мм
D 20 mm
E мин. 50 мм
Точка подключения прибора должна
оставаться доступной после его
установки.
