Smeg PV375N [14/23] Установка
![Smeg PV375N [14/23] Установка](/views2/2034254/page14/bge.png)
160 - УСТАНОВКА 91477A583/A
Действия в случае...
Варочная панель не работает:
• Убедитесь, что варочная панель
подключена и главный выключатель
включен.
• Проверьте, чтобы не было никаких
прерываний электрического тока.
• Удостоверьтесь, что не сработал
плавкий предохранитель. В этом случае
замените плавкий предохранитель.
• Удостоверьтесь, что не сработал
термомагнитный выключатель домашней
системы электропитания. В этом случае
снова включите выключатель.
Неудовлетворительные результаты
приготовления:
• Проконтролируйте, чтобы
обеспечивалась правильная вентиляция
панели и воздухозаборные отверстия не
были загромождены.
Варочная панель дымит:
• Охладите и очистите варочную панель
после окончания приготовления.
• Проверьте достаточную вместимость
кастрюли для приготовляемой пищи. В
противном случае возьмите кастрюлю
больших размеров.
Постоянно срабатывают плавкие
предохранители или термомагнитный
выключатель:
• Обратитесь в службу техподдержки или к
электрику.
Варочная панель повреждена или на ней
есть трещины:
• Немедленно выключите прибор,
отключите электрическое питание и
обратитесь в службу техподдержки.
УСТАНОВКА
Подключение к газовой сети
Подключение к газовой сети может
осуществляться с использованием гибкого
непрерывного стального шланга с
соблюдением требований, установленных
действующими нормами. При работе на
других видах газа смотрите раздел
«Переход на разные типы газа». Впускной
газовый патрубок имеет наружную трубную
резьбу ½ дюйма (ISO 228-1).
Подключение с использованием гибкой
стальной трубы
Подключите подачу сетевого газа, используя
гибкий непрерывный стальной шланг с
характеристиками, указанными в
действующих нормах.

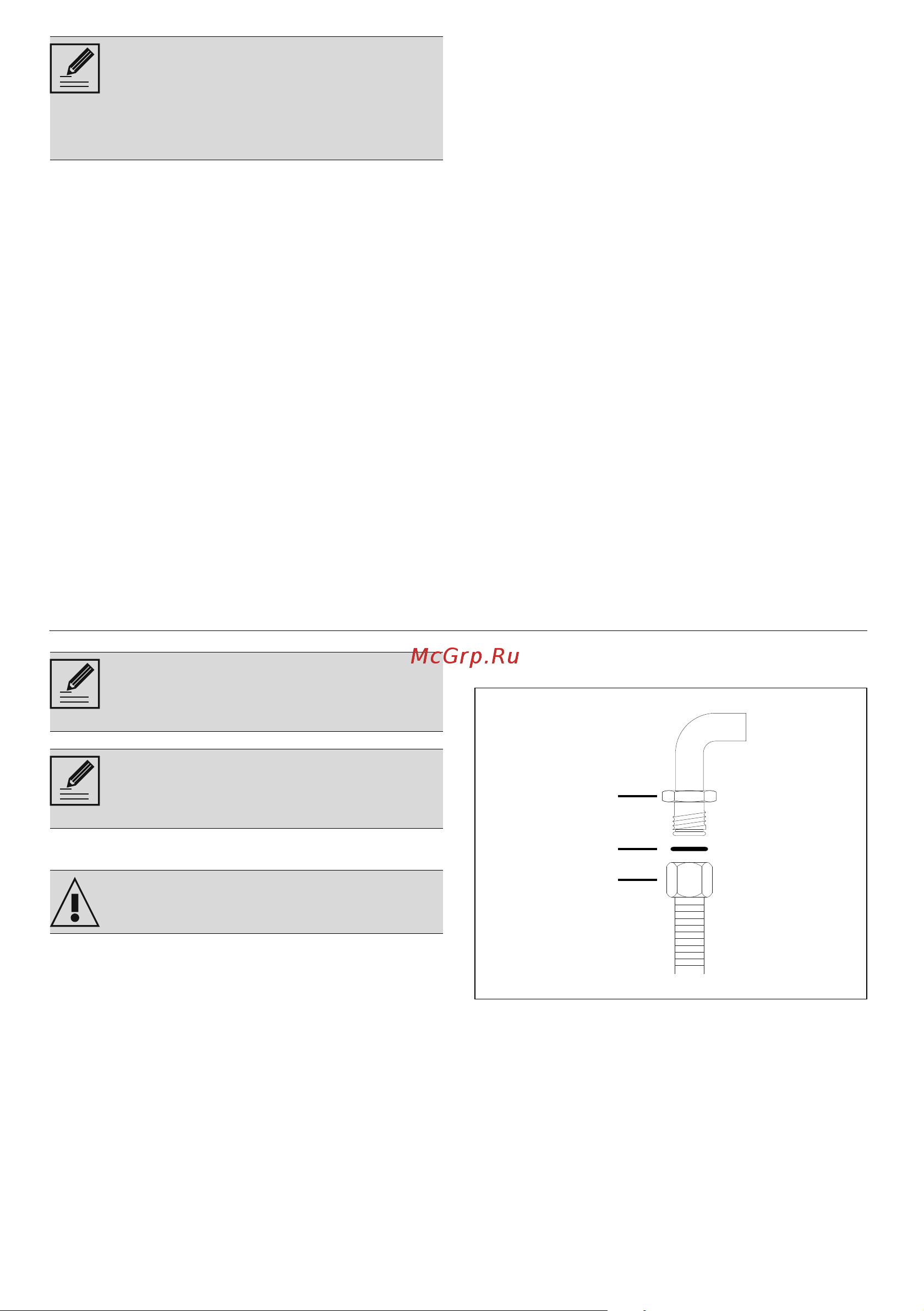

Аккуратно навинтите патрубок 3 на газовый
патрубок 1 прибора, обязательно проложив
прокладку 2 из комплекта поставки.
Соединение с применением гибкого
стального шланга с байонетным
соединением
Произведите подсоединение к газовой сети,
используя стальной гибкий шланг с
байонетным соединением, соответствующим
После чистки необходимо тщательно
и насухо вытереть прибор, поскольку
моющее средство или вода, стекая,
могут привести к неполадкам и
повредить его внешний вид.
Прибор должен устанавливаться
квалифицированным специалистом с
соблюдением действующих норм.
Данный прибор настроен на заводе
для газа метана G20 под давлением
20 мбар.
См. «Общие меры безопасности».
2
1
3
