УСТАНОВКА - 16191477A583/A
r
требованиям B.S. 669.

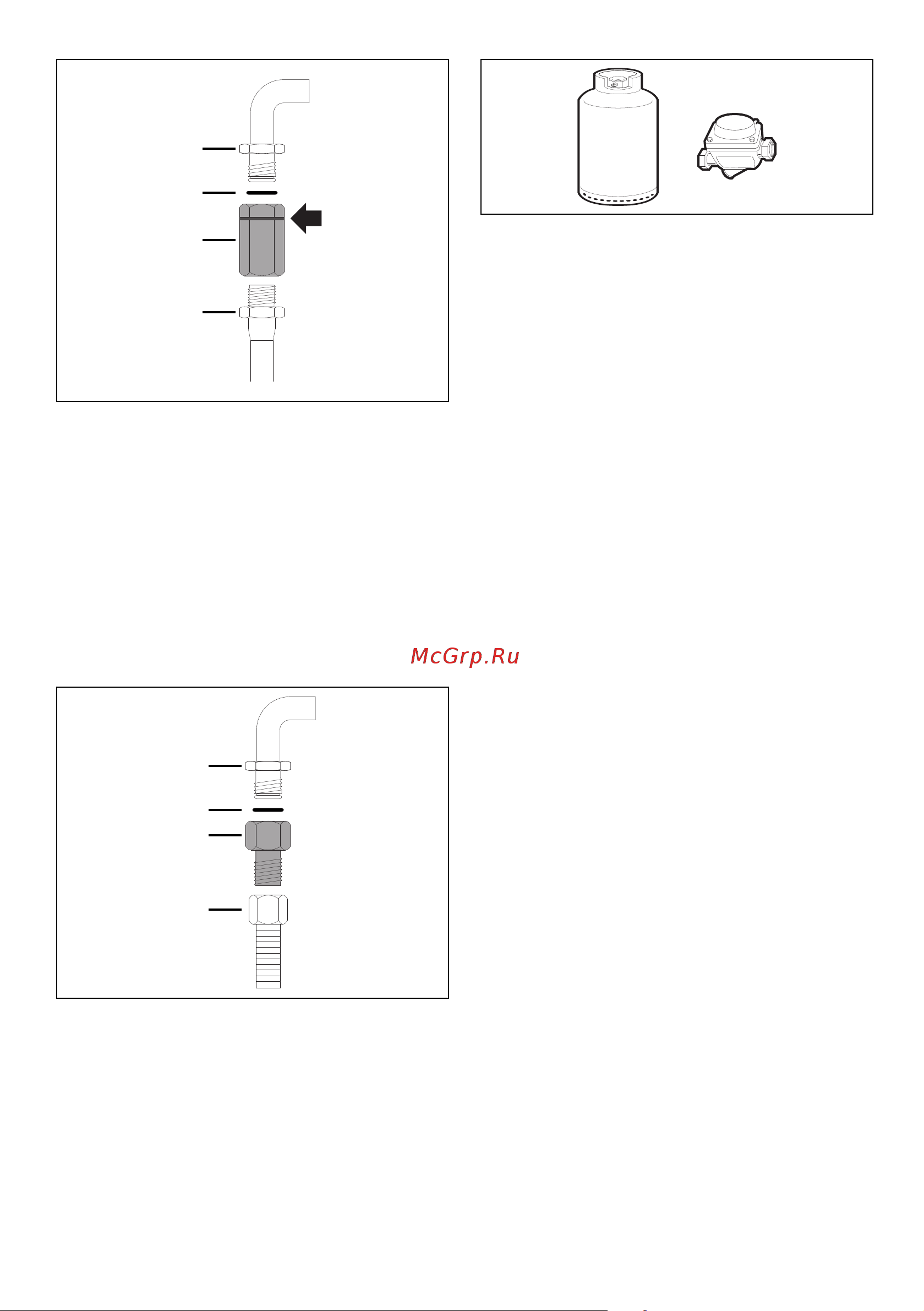

Нанесите изоляционный материал на резьбу
газовой трубы 4 и заверните на ней
переходник 3. Прикрутите стопор к
подвижному патрубку 1 прибора,
обязательно проложив прокладку 2 из
комплекта поставки.
Подсоединение с применением гибкого
стального шланга с коническим штуцером
Подключите подачу сетевого газа, используя
гибкий непрерывный стальной шланг с
характеристиками, указанными в
действующих нормах.
Аккуратно привинтите фитинг 3 к газовому
патрубку 1 (резьба ½ дюйма ISO 228-1)
прибора, проложив прокладку 2 из
комплекта поставки. Нанесите
изоляционный материал на резьбу патрубка
3, а затем заверните гибкий стальной шланг
4 на патрубке 3.
Подключение к сжиженному газу
Используйте регулятор давления и
выполните подключение к баллону с
соблюдением требований, установленных
действующими нормами.
Давление подачи газа должно
соответствовать значениям, указанным в
таблицах характеристик конфорок и
форсунок.
Вентиляция помещений
Прибор можно устанавливать только в
постоянно вентилируемых помещениях, как
предусмотрено действующими нормами. В
помещении, где устанавливается прибор,
должен обеспечиваться такой приток
воздуха, который требуется для
регулирования процесса горения газа и
воздухообмена в самом помещении.
Защищенные решетками отверстия для
впуска воздуха должны иметь размеры,
соответствующие действующим нормам и
располагаться так, чтобы их ничто не
перекрывало, даже частично.
В помещении должна поддерживаться
достаточная вентиляция для отвода тепла и
влажности, возникающих при приготовлении
пищи; в частности, после продолжительного
использования рекомендуется открыть окно
или увеличить скорость вращения
вентиляторов (если имеются).
Отвод продуктов горения
Отвод продуктов горения должен
обеспечиваться с помощью вытяжек,
подсоединенных к надежно
функционирующей дымовой трубе с
естественной тягой или с помощью
принудительной вытяжки. Проектирование
эффективной вытяжной системы с
соблюдением позиций установки и
расстояний, указанных в нормативной
документации, должно осуществляться
квалифицированным специалистом.
По окончании установочных работ должно
быть выдано свидетельство о соответствии
2
1
4
3
2
1
4
3
