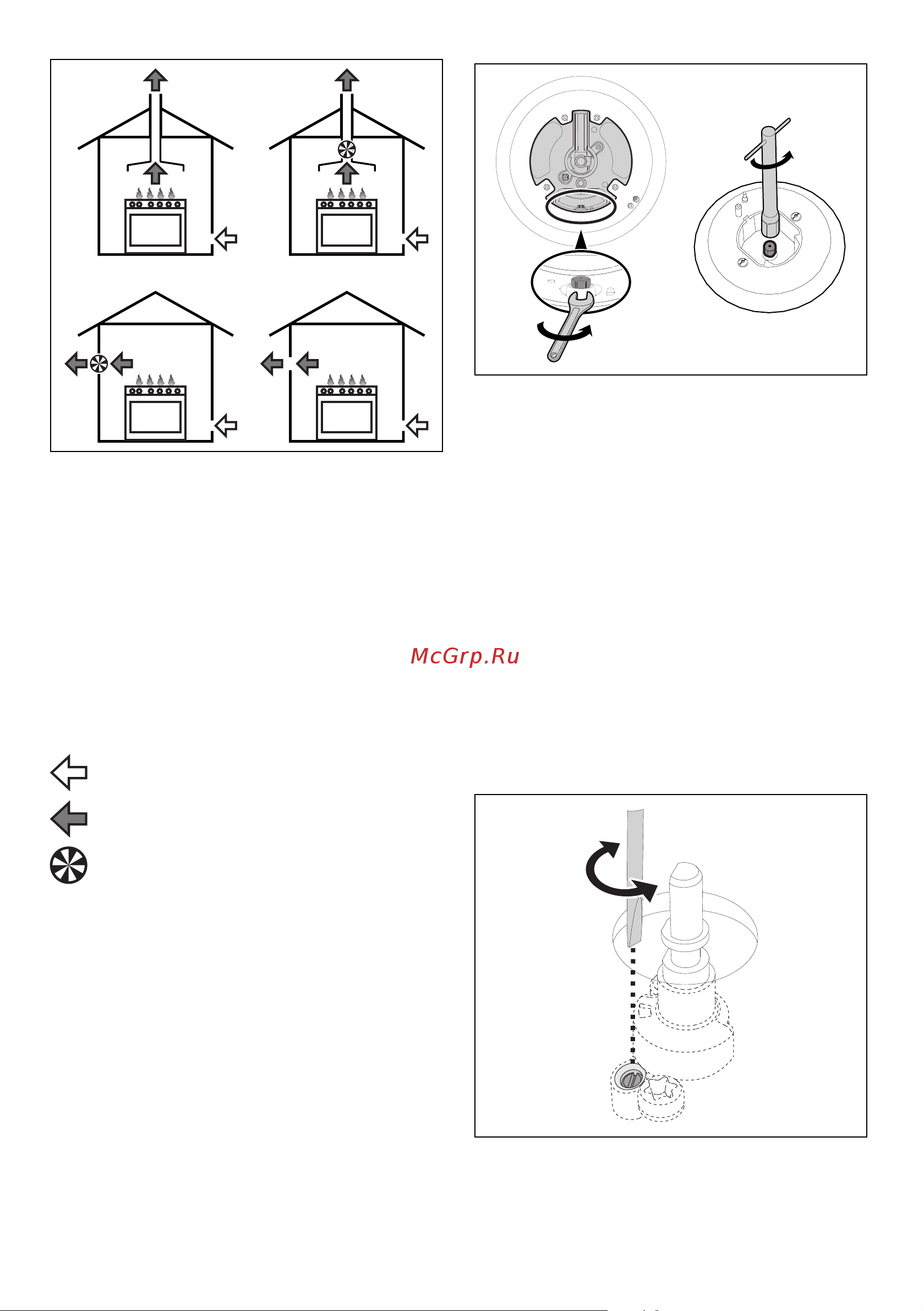

162 - УСТАНОВКА 91477A583/A
всем требованиям норм.
Переход на разные типы газа
Для работы на других типах газа
необходимо заменить форсунки конфорок и
отрегулировать минимальное пламя на
газовых кранах.
Замена форсунок
1. Снимите решетки, крышки и корончатые
рассекатели пламени, чтобы получить
доступ к чашам конфорок.
2. Замените форсунки посредством ключа
на 7 мм в зависимости от используемого
вида газа (см. «Таблица характеристик
конфорок и форсунок»).
3. Правильно установите на свои места
конфорки.
Регулировка минимального уровня метана
или бытового газа
1. Разожгите конфорку и установите ее на
минимальное положение.
2. Снимите ручку газового крана и при
помощи регулировочного винта,
находящегося сбоку от стержня крана (в
зависимости от модели), настройте
равномерное минимальное пламя.
3. Установите ручку на место и проверьте
стабильность пламени конфорки.
4. При резком повороте ручки управления
из максимального в минимальное
положение пламя не должно гаснуть.
1 Отвод продуктов сгорания с помощью
вытяжки
2 Отвод продуктов сгорания без вытяжки
A Отвод через отдельную дымовую трубу
с естественной тягой
B Отвод через отдельную дымовую трубу
с электровентилятором
C Прямой отвод в атмосферу
посредством закрепленного на стене
или стекле электровентилятора
D Прямой отвод в атмосферу через стену
Воздух
Продукты сгорания
Электрический вентилятор
1A1A
1B1B
2C2C
2D2D
