Монолит для одежды, цвет серый, ШМ49.11 Руководство по эксплуатации онлайн
МОНОЛИТ ШМ49 Шкаф для одежды 744х390х2050
1. Перед сборкой изделия постелите на пол плотную бумагу или ткань.
2. В глухие отверстия диаметром 8 мм крышек верхней 2 и нижней 3 вставьте
штоки эксцентриковых стяжек. В глухие отверстия диаметром 15 мм боков 1 и
горизонта 4 вставьте эксцентриковые стяжки. В глухие отверстия диаметром 8
мм боков 1 вставьте штоки эксцентриковых стяжек для крепления горизонта 4 и
аккуратно вбейте шканты для крепления ребра 6. По накерненой на боках
разметке шурупами прикрепите ответные планки петель. В сквозные отверстия
диаметром 10 мм нижней крышки 3 вставьте регулируемые опоры. В глухие
отверстия диаметром 35 мм дверей 5 вставьте и шурупами закрепите петли.
3. Соедините бока 1, горизонт 4, ребро 6. К бокам присоедините нижнюю крышку
3, затяните эксцентрики. В пазы, используя стыковочный профиль, вставьте

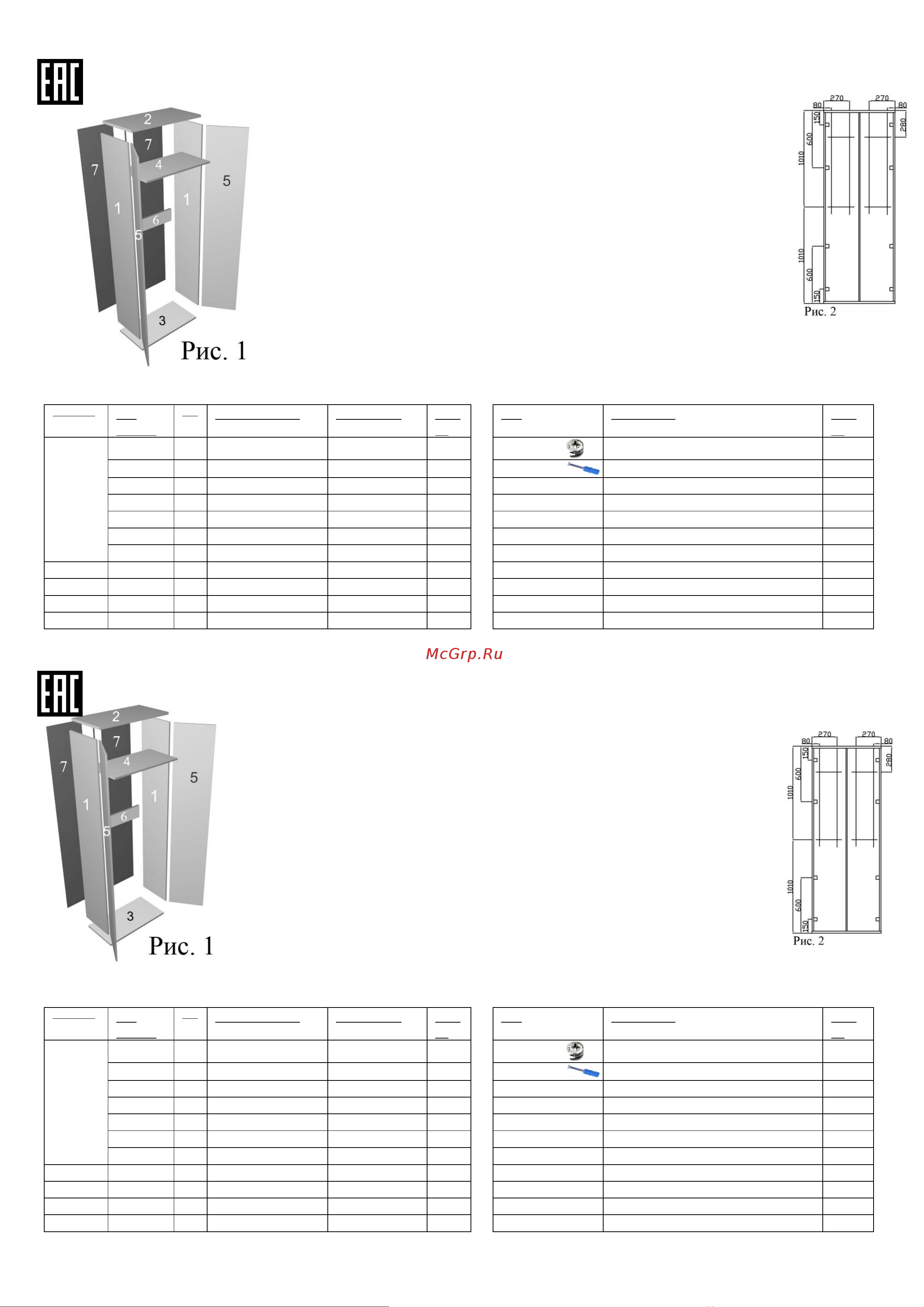

задние стенки 7 (оргалит). Присоедините верхнюю крышку 2 (рис. 1), затяните
эксцентрики
4. Проверьте равенство диагоналей каркаса. При помощи крепёжных уголков и
шурупов 3х16 прикрепите задние стенки 7 (оргалит) к бокам 1, шурупами 3х16 прикрепите
задние стенки 7 к горизонту 4 и ребру 6 (рис. 2).
5. Навесьте и отрегулируйте двери, установите ручки. Шурупами 4х16 к горизонту 4 прикрепите
торцевое вешало.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические
изменения, не ухудшающие эксплуатационных свойств.
_____________________________________________________________________
МОНОЛИТ ШМ49 Киімге арналған шкаф 744х390х2050
1. Бұйымды құрастырар алдында еденге қатты қағаз немесе мата төсеңіз.
2. Жоғарғы 2 және төменгі 3 қақпақтардың диаметрі 8 мм бітеу тесіктеріне
эксцентрикалы тұтастырғыш төлкелерін қойыңыз. Бүйірлердің 1 және көкжиектің 4
диаметрі 15 мм бітеу тесіктеріне эксцентрикалы тұтастырғыш қойыңыз.
Бүйірлердің 1 диаметрі 8 мм бітеу тесіктеріне көкжиекті 4 бекітуге арналған
эксцентрикалы тұтастырғыш төлкелерін қойыңыз және қабырғаны 6 бекіту үшін
шкантты ақырын қағыңыз. Бүйірлердегі белгілер бойымен ілгектердің қарсы
планкасын бұрама шегелермен бекітіңіз. Төменгі қақпақтың 3 диаметрі 10 мм
өтпелі тесіктеріне реттелетін тіреу қойыңыз. Есіктердің 5 диаметрі 35 мм бітеу
тесіктеріне ілгектерді қойыңыз және бұрама шегелермен бекітіңіз.
3. Бүйірлерді 1, көкжиекті 4, қабырғаны 6 қосыңыз. Бүйірлерге төменгі қақпақты 3
қосыңыз, эксцентриканы тартыңыз. Ойықтарға түйістірме профильді пайдаланып,
артқы қабырғаны 7 (оргалит) қойыңыз. Үстіңгі қақпақты 2 (1-сурет) қосыңыз,
эксцентриканы тартыңыз
4. Қаңқа диагональдарының тепе-теңдігін тексеріңіз. Бекіткіш бұрыштар мен 3х16
бұрама шегелердің көмегімен артқы қабырғаларды 7 (оргалит) бүйірлерге 1, 3х16 бұрама
шегелермен артқы қабырғаларды 7 көкжиекке 4 және қабырғаға 6 (2-сурет) бекітіңіз.
5. Есіктерді іліп, реттеңіз, тұтқаларын орнатыңыз. 4х16 бұрама шегелермен көкжиекке 4 шетжақ ілгішін бекітіңіз.
упаковка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
ШМ49
04.00103
1
бок
1976х370х16
2
40-201
стяжка эксцентриковая
14
04.00097
2
крышка верхняя
744х390х22
1
40-203
стяжка эксцентриковая (шток)
14
04.00098
3
крышка нижняя
744х390х22
1
40-102
шуруп 3х16
16
04.00099
4
горизонт
708х350х16
1
40-601
опора регулируемая
4
04.00105
5
дверь
1970х366х16
2
40-705
ручка
2
04.00104
6
ребро
708х100х16
1
40-504
петля накладная
6
04.00285
7
зад стенка (оргалит)
1990х360х4
2
40-402
вешало торцевое
1
40-104
шуруп 4х16
28
40-930
профиль стыковочный
1
40-923
уголок крепежный
8
40-207
шкант
2
упаковка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
ШМ49
04.00103
1
бок
1976х370х16
2
40-201
стяжка эксцентриковая
14
04.00097
2
крышка верхняя
744х390х22
1
40-203
стяжка эксцентриковая (шток)
14
04.00098
3
крышка нижняя
744х390х22
1
40-102
шуруп 3х16
16
04.00099
4
горизонт
708х350х16
1
40-601
опора регулируемая
4
04.00105
5
дверь
1970х366х16
2
40-705
ручка
2
04.00104
6
ребро
708х100х16
1
40-504
петля накладная
6
04.00285
7
зад стенка (оргалит)
1990х360х4
2
40-402
вешало торцевое
1
40-104
шуруп 4х16
28
40-930
профиль стыковочный
1
40-923
уголок крепежный
8
40-207
шкант
2
