Gefest ЭП Н Д 5140-E1A1 [20/28] Подключение розетки

5140.00.0.000М РЭ [2]

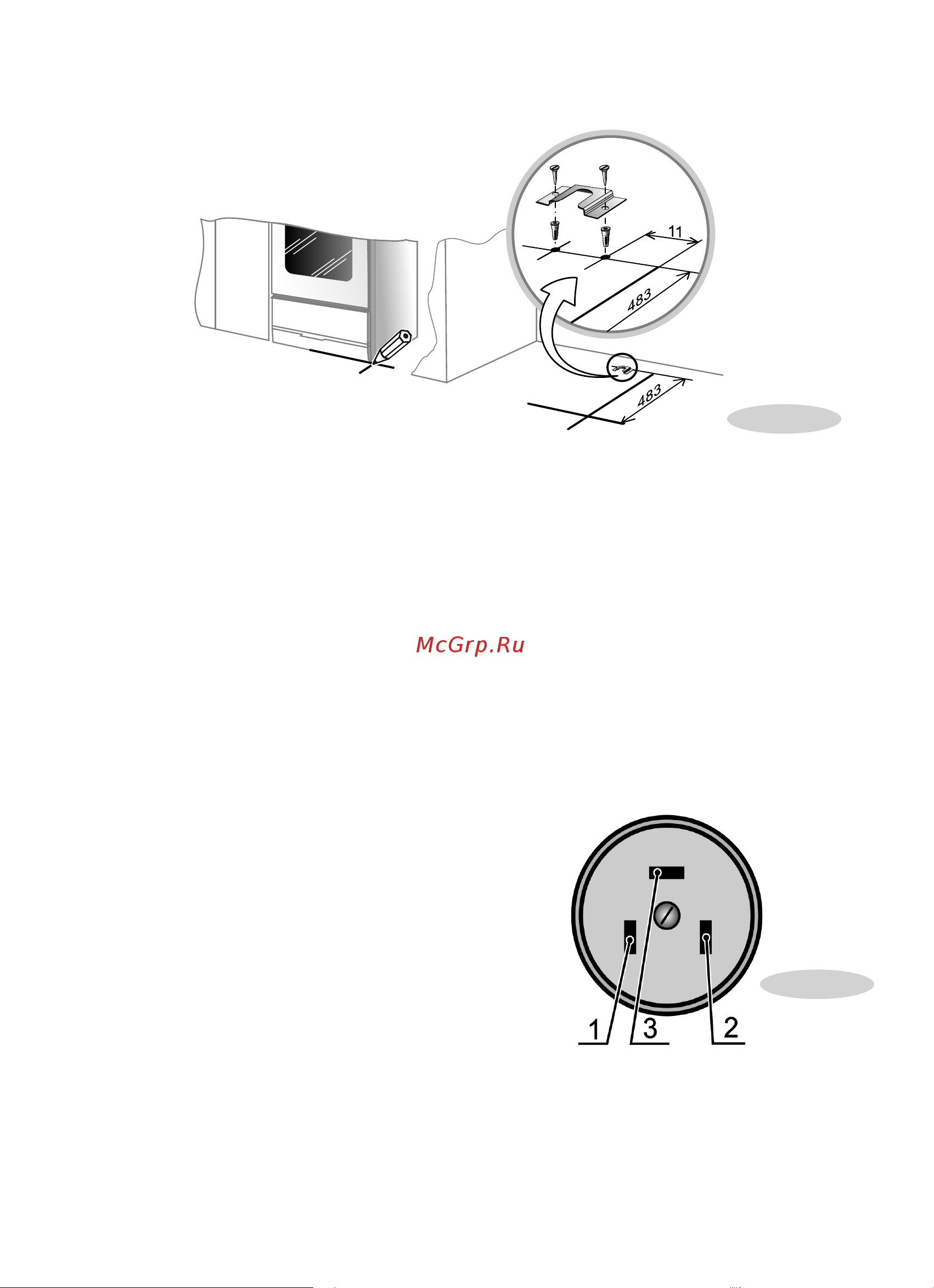

Рис. 13

● Приставить кронштейн и отметить на полу второе крепежное отверстие.

● Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных

случаях просверлить отверстия диаметром 8 мм, вставить дюбели.

● Закрепить кронштейн шурупами.

● Поставить плиту на место, задвинув ее до зацепления кронштейна с ножкой

плиты.

● Выставить плиту регулировочными ножками по уровню (при необходимости).

● Кронштейн может быть установлен как с правой, так и с левой стороны плиты.

7 ПОДКЛЮЧЕНИЕ

● Плита должна подключаться квалифицированным электриком, в соответствии

с действующими нормами и правилами.

● Схема электрических соединений выполнена

для однофазной сети напряжением

220-230 В (50 Гц).

Рис. 14

клемма 1 провода фазы,

клемма 2 нулевого провода,

клемма 3 заземления.

Подключение розетки

(вид спереди)

● Вилка и сетевой шнур после установки

прибора должны быть доступны для

обеспечения возможности отключения и не

должны подвергаться нагреву.

Не допускается размещать прибор так,

чтобы розетка находилась над рабочей

зоной.

● Розетку установить из комплекта поставки

плиты. Подключение должно быть

выполнено согласно рисунку 14.

ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ

ИСПОЛЬЗОВАНИЕ ВИЛКИ И РОЗЕТКИ

РАЗНЫХ ИЗГОТОВИТЕЛЕЙ.
