1. Руководство по монтажу
Данный кондиционер соответствует стандартам безопасности и эксплуатации, принятым в стране.
Для установки или демонтажа кондиционера необходимо обратиться к специалистам по
сервисному и техническому обслуживанию кондиционеров. Если установкой кондиционера будут
заниматься непрофессионалы, то могут возникнуть проблемы, и вы можете понести убытки.
Пользователь должен обеспечить питание, соответствующее требованиям к установке и
эксплуатации. См. заводскую табличку для получения подробной информации о напряжении для
данного продукта. Напряжение, превышающее указанный предел, повлияет на нормальную
работу кондиционера.
Для кондиционера следует использовать отдельную точку питания с предохранителем с
задержкой на срабатывание или автоматическим выключателем.
Кондиционер должен быть правильно и надежно заземлен, в противном случае может иметь
место поражение электрическим током или возгорание.
Не включайте питание кондиционера до того, как должным образом подсоедините и тщательно
проверите трубки и провода.
Прибор не следует устанавливать в прачечной или ванной комнате.
В случае необходимости, обратитесь к вашему поставщику для получения информации о системе.
После установки прибора вилка должна быть легко доступна.
Настоящая инструкция может быть изменена без предварительного уведомления.
2. Установка вспомогательных принадлежностей
Внимательно изучите прилагаемый упаковочный лист и проверьте комплектность
вспомогательных принадлежностей.
Пользователям может потребоваться приобрести за свой счет детали, не входящие в
комплект поставки, которые могут понадобиться при установке.
3. Расположение внутреннего блока
Подальше от источников тепла, источников утечки
легковоспламеняющегося газа и дыма.
Никаких препятствий вблизи впускного или выпускного отверстий и
поддерживайте надлежащую вентиляцию.
Подходящий отвод воды.
На расстоянии не менее 1 м от беспроводного оборудования (такого как
телевизор, радио и т.д.).
Монтируется на стене, которая выдержит вес кондиционера и не будет
производить шума во время работы устройства.
Расстояние от внутреннего блока до пола должно составлять более 2,3
м.
После установки прибора вилка должна быть легко доступна.

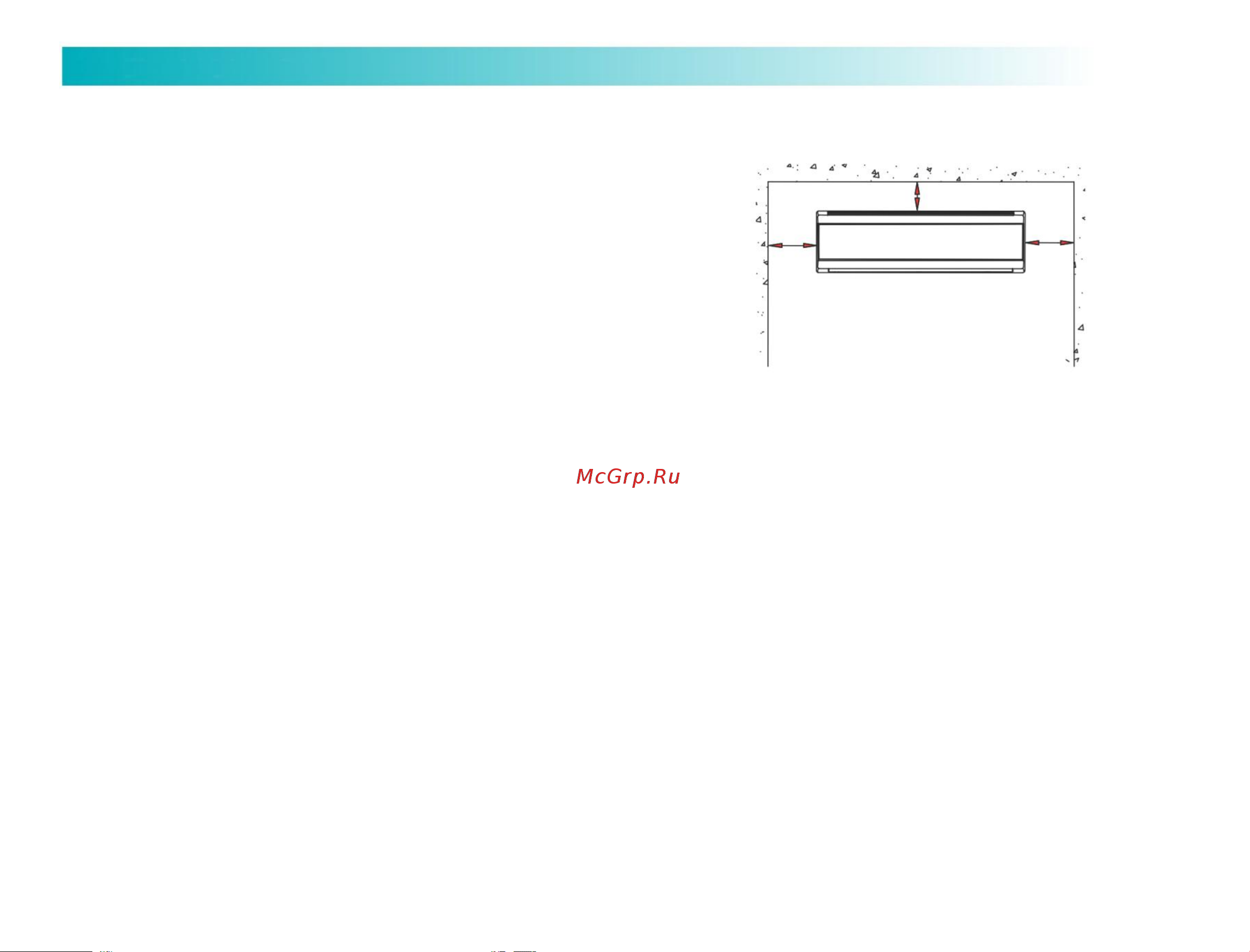

Соблюдайте расстояние, указанное на Рис. 1.
Тыльная часть внутреннего блока должна располагаться вплотную к
стене (Рис. 1)
Все рисунки являются лишь схематическими, и они могут немного
отличаться от реальных приборов, которые вы выбрали.
Не менее 15 см
Не менее 15 см
Не менее 15 см
Вн
у
тренний блок
РУКОВОДСТВО ПО УСТАНОВКЕ
Рис. 1
