Viomi KFR-52GW/EY2UMC-A++/A+ [27/40] Обвязка труб
![Viomi KFR-52GW/EY2UMC-A++/A+ [27/40] Обвязка труб](/views2/2036505/page27/bg1b.png)
25

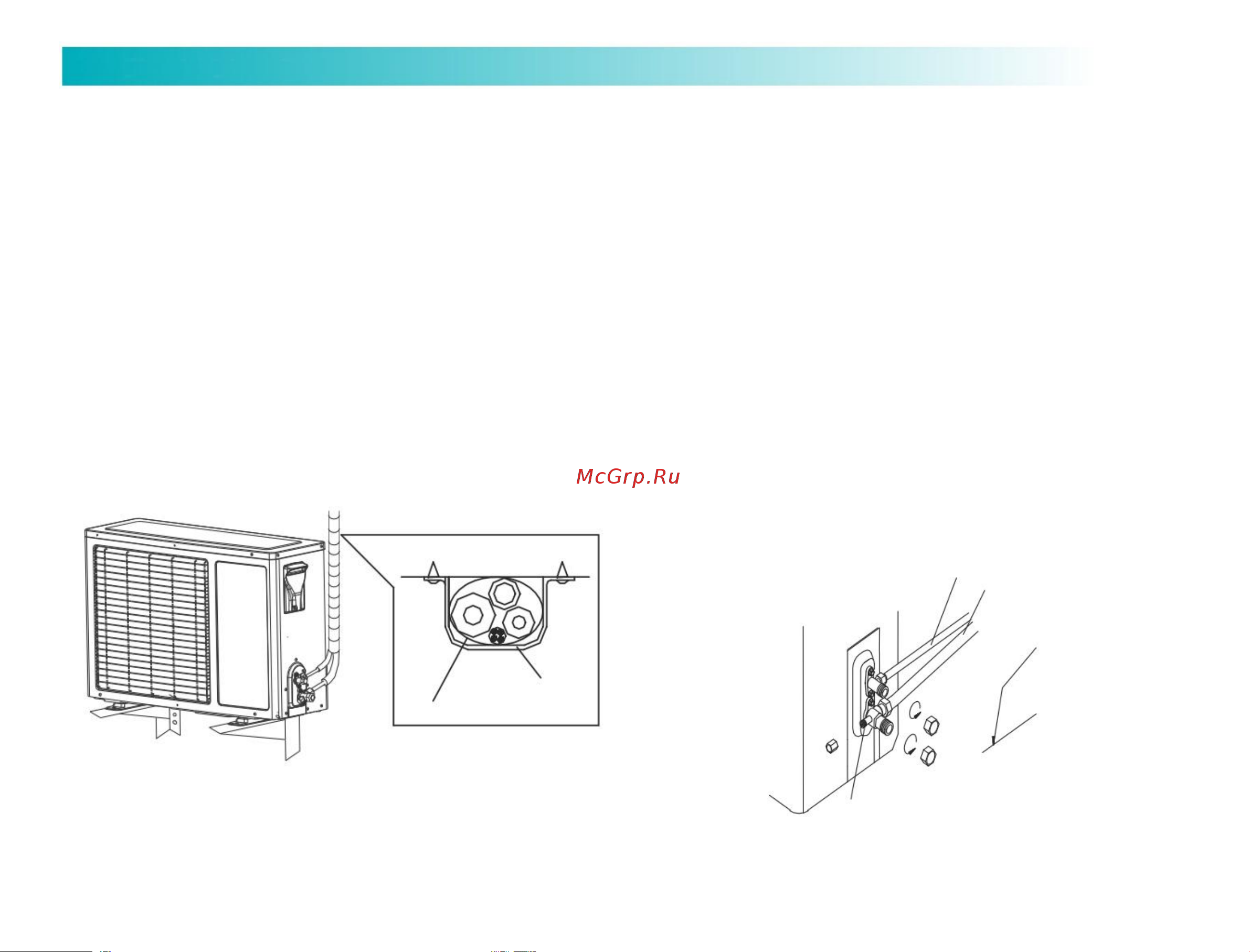

11. Обвязка труб
Обвязку защитной лентой из ПВХ необходимо выполнять с
осторожностью, чтобы не повредить трубопровод и дренажную трубу.
Обвязку следует начинать от нижней части наружного блока и двигаться
а направлении внутреннего блока.
Закрепите ленту из ПВХ клейкой лентой, чтобы предотвратить ее
отсоединение.
Сливной патрубок должен быть направлен под небольшим уклоном
вниз, чтобы обеспечить надлежащий дренаж.
Если внутренний блок находится ниже уровня наружного блока, то
согните трубку под нужным углом, чтобы предотвратить попадание воды в
дом.
Закрепите трубный пучок на стене при помощи трубных зажимов.
Оставьте достаточно места между сливным патрубком и землей. Не
опускайте сливной патрубок в воду или сточную канаву.
Заделайте отверстия в наружной стене уплотнительной резиной или
шпаклевкой.
Рис. 15
12. Стравливание
1. Тип стравливания
Убедитесь, что все трубки внутреннего и наружного блоков соединены
должным образом.
Снимите колпачок клапана и колпачок клапана обслуживания с
двухлинейного распределителя (запорный клапан узкой трубы) и
трехлинейного распределителя (запорный клапан широкой трубы).
Поверните против часовой стрелки на 1/4 оборота золотник
двухлинейного распределителя, закройте через 10 секунд.
Убедитесь в отсутствии утечек во всех соединениях.
Если утечки нет, то снова поверните двухлинейный распределитель
против часовой стрелки на 1/4 оборота, при этом подождите 10 секунд до
стравливания из клапана обслуживания внутри трехлинейного
распределителя.
Откройте для работы двух- и трехлинейные распределители.
Плотно завинтите колпачок клапана.
С помощью мыльной воды или прибора для проверки герметичности
убедитесь в отсутствии утечек во всех внутренних и наружных соединениях.
Установите колпачок клапана и клапанную крышку в исходное
положение.
Рис. 16
РУКОВОДСТВО ПО УСТАНОВКЕ
Стена
Зажим
Защитная лента из ПВХ
У
зкая трубка
Широкая трубка
Открыт
ь
Сервисный вентиль
