19
4. Расположение наружного блока
Избегать попадания прямых солнечных лучей.
Подальше от источников тепла, пара, источников утечки легковоспламеняющегося газа,
дыма и пыли.
Выберите место, защищенное от дождя (снега) и обладающее достаточной вентиляцией.
Соседи не должны страдать от звука работающего вентилятора и шума, а также от
сливаемой воды.
Место должно быть легко доступным для установки и обслуживания.
Установленный на прочном и надежном основании, блок не будет усиливать шум или
удары.
Чтобы обеспечить высокую эффективность охлаждения, убедитесь, что передняя,
задняя, левая и правая стороны наружного блока располагаются в месте с
беспрепятственным доступом воздуха.
Выпускное отверстие для воздуха должно располагаться в месте со свободным доступом
воздуха, любое препятствие повлияет на производительность.

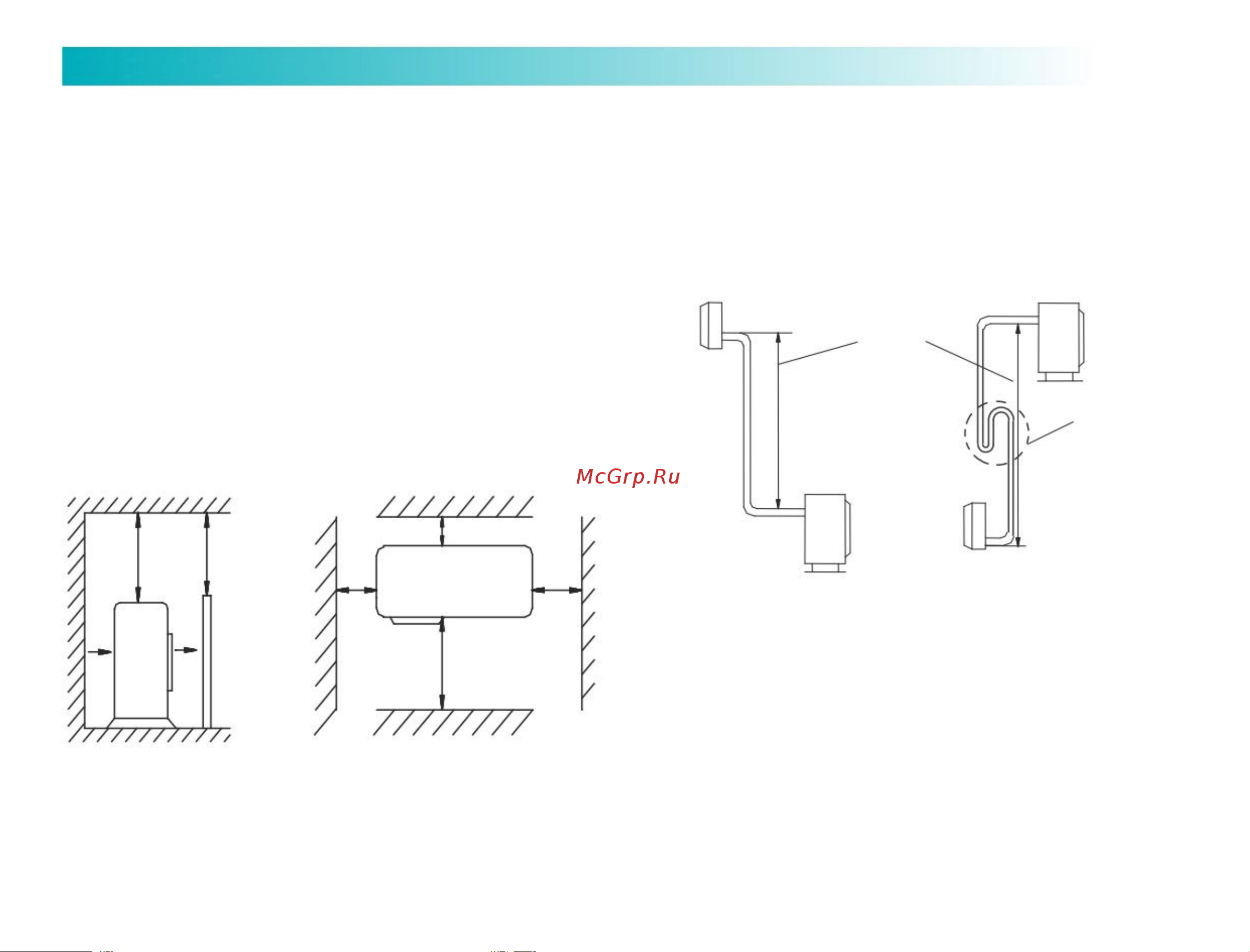

Расстояние установки должно быть таким, как показано на Рис. 2.
Рис. 2
5. Выбор труб
Убедитесь, что разница по уровню (высоте) внутреннего и наружного блоков и длина труб
соответствуют требованиям, указанным в Таблице 1.
Если длина трубопровода превышает 7 м, но короче 5 м, то следует добавить хладагент в
соответствии с Таблицей 1.
. Если место установки наружного блока выше, чем внутреннего, а длина трубопровода
превышает 10 м, то через каждые 8 м следует добавить масляную ловушку на газовую
трубку. (Рис.3)
Рис. 3
Не менее 2 м
Выпускное отверсти
е
для воздуха
Впускное отверсти
е
для воздуха
Наружный блок
Преграда
РУКОВОДСТВО ПО УСТАНОВКЕ
Не менее 10 см
Не менее
15 см
Не менее
40 см
Не менее 2 м
Внутренний блок
Наружный бло
к
Перепад
высот
Внутренний бло
к
Наружный
блок
масляная
ловушка
