23

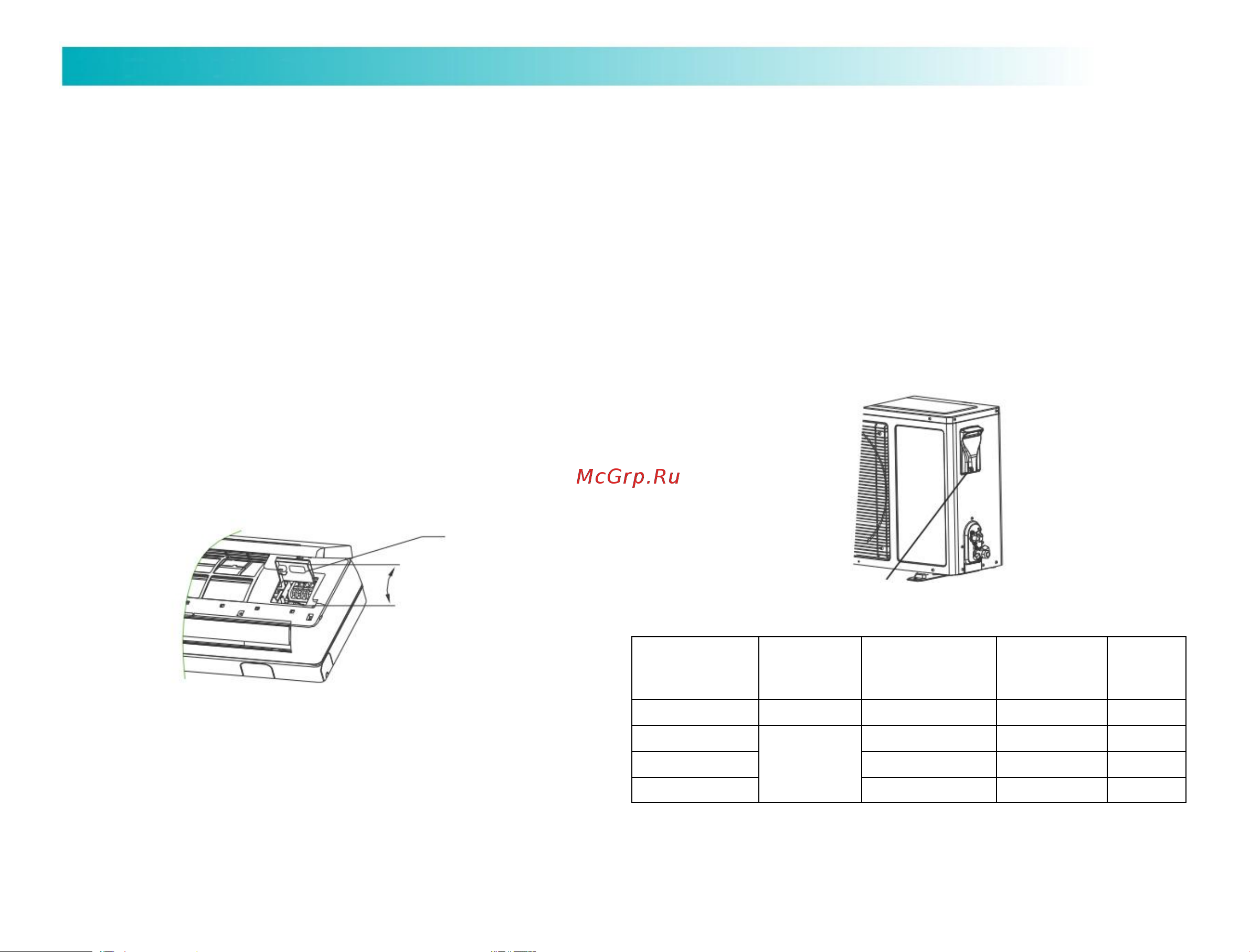

10. Подключение проводов
1. Внутренний блок
Откройте решетку впускного отверстия по направлению вверх до
наибольшего раскрытия.
Снимите кожух электронного отсека с устройства.
Ослабьте винт на крышке электронного отсека. (Рис. 12)
Демонтируйте прижимную пластину для проводов.
Подключите соединительные провода питания и провода управления
сигналом отдельно к соответствующим клеммам. (На рис. 14) выберите ту
же схему подключения, только со схемой подключения устройства.)
Открутите винт на пластине заземления; плотно прижмите провод
заземления.
Плотно прижмите соединительные провода устройства прижимной
пластиной питающего провода.
Закройте крышку электронного отсека, закрутите ее до упора и закройте
впускное отверстие.
Рис. 12
2. Наружный блок
Отвинтите и снимите кожух электронного отсека (Рис. 13).
Снимите прижимную пластину крепления провода.
Подключите соединительные провода устройства отдельно к
соответствующим клеммам. (Рис. 14)
Плотно прижмите соединительные провода устройства верхней
прижимной пластиной.
Установите кожух электронного отсека в исходное положение.
Если пользователь хочет удлинить или заменить провод питания, то
необходимо соблюдать параметры, приведенные в соответствующей
таблице (Таблица 3).
Рис. 13
Винт
Таблица 3
Соединительные
провода питания
Провода
управления
сигналом
Шнур
питания
Макс. длина 10 м 10 м 5 м
5K/7K/9K/12K
Площадь
поперечного
сечения
≥1,0 мм
2
≥1,0 мм
2
≥1,0 мм
2
16K/18K ≥1,5 мм
2
≥1,5 мм
2
≥1,5 мм
2
18K/21K/24K/28K ≥2,5 мм
2
≥0,75 мм
2
≥2,5 мм
2
ВКЛ
РУКОВОДСТВО ПО УСТАНОВКЕ
ВЫКЛ
Кожух электронного отсека
