12

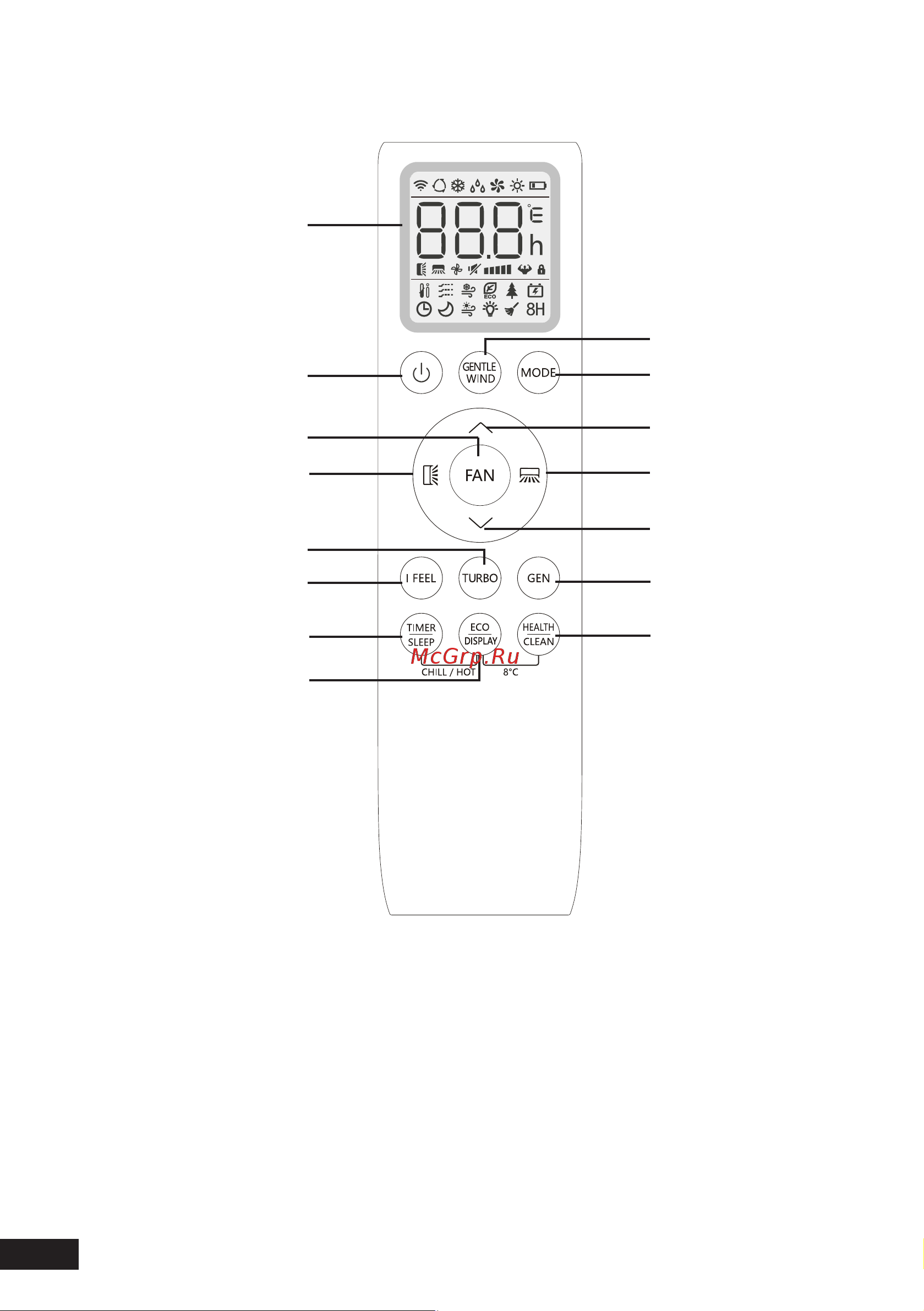

1. Дисплей.
2. Кнопка питания (Вкл./Выкл.).
Нажмите кнопку, чтобы включить/выключить устройство.
3. Кнопка «FAN» (выбор скорости вентилятора).
4. Регулировка направления воздушного потока горизонтально.
5. Кнопка «TURBO» (повышенная мощность).
Используется для активации/деактивации функции «TURBO». Позволяет
достичь заданной температуры за короткое время.
6. Кнопка «I FEEL» (функция позволяет контролировать температуру воздуха в том
месте, где находится пульт управления).
7. Кнопка «TIMER/SLEEP» (установка таймера / режим сна).
8. Кнопка «ECO/ DISPLAY» (режим энергосбережения / включение/выключе-
ние дисплея).
1
2
3
4
5
11
10
9
8
7
TCL
6
12
Пульт ДУ
14
13
15
