38
Наличие воздуха и влаги в трубах хладагента может привести к неисправности
компрессора. После соединения внутреннего и наружного блока удалите воз-
дух и влагу из холодильного контура с помощью вакуумного насоса.
1. Открутите и снимите колпачки с 2 и 3-ходовых клапанов.
2. Открутите и снимите колпачок с сервисного порта.
3. Подсоедините шланг вакуумного насоса к сервисному порту.
4. Запустите вакуумный насос на 10-15 минут до достижения абсолютного
вакуума 10 мм рт. ст.
5. Не останавливая вакуумный насос, закройте кран низкого давления на му-
фте вакуумного насоса. Остановите вакуумный насос.
6. Откройте 2-ходовой клапан на 1/4 оборота и закройте его через 10 секунд.
Проверьте все соединения на герметичность с помощью мыльного раствора
или детектора утечек.
7. Поверните корпус 2-ходового и 3-ходового клапанов. Отсоедините шланг
вакуумного насоса.
8. Закрутите все колпачки на клапанах.

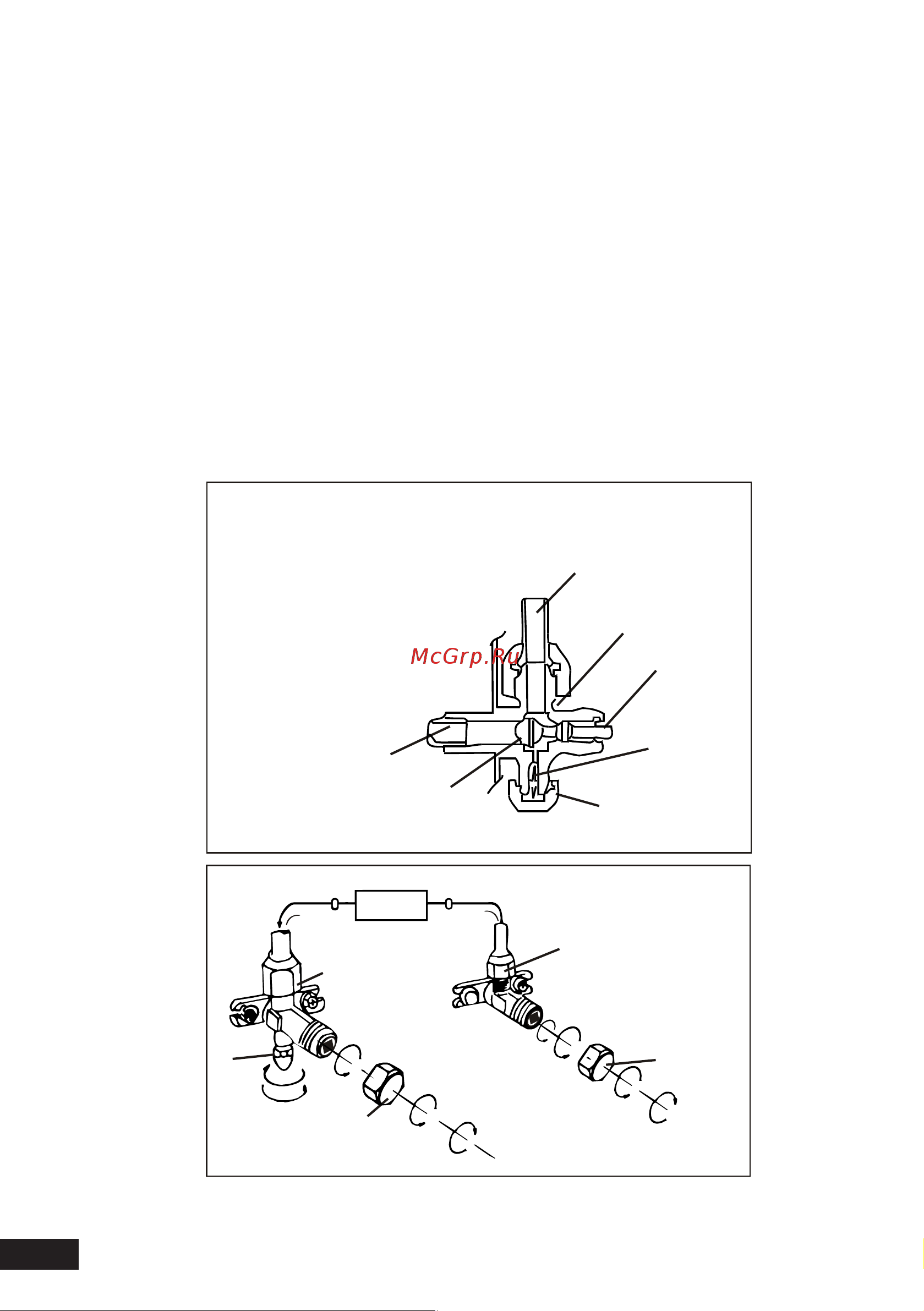

3-ходовой клапан
Соединение с внутренним
блоком
Соединение с наружным
блоком
Шпиндель
Защитный колпачок
сервисного порта
Игла
Стержень клапана
Внутр. блок
Затяните
ЗатянитеЗатяните
Колпачок
клапана
Поверните
3-ходовой клапан
2-ходовой клапан
Открыть на 1/4
Гайка
Колпачок
клапана
Поверните
Открытое положение
