Установка внутреннего блока
После монтажа труб необходимо проложить межблочный кабель. Затем проложи-
те дренажный шланг. Обмотайте трубы хладагента, межблочный кабель и дренаж-
ный шланг изоляционной лентой.

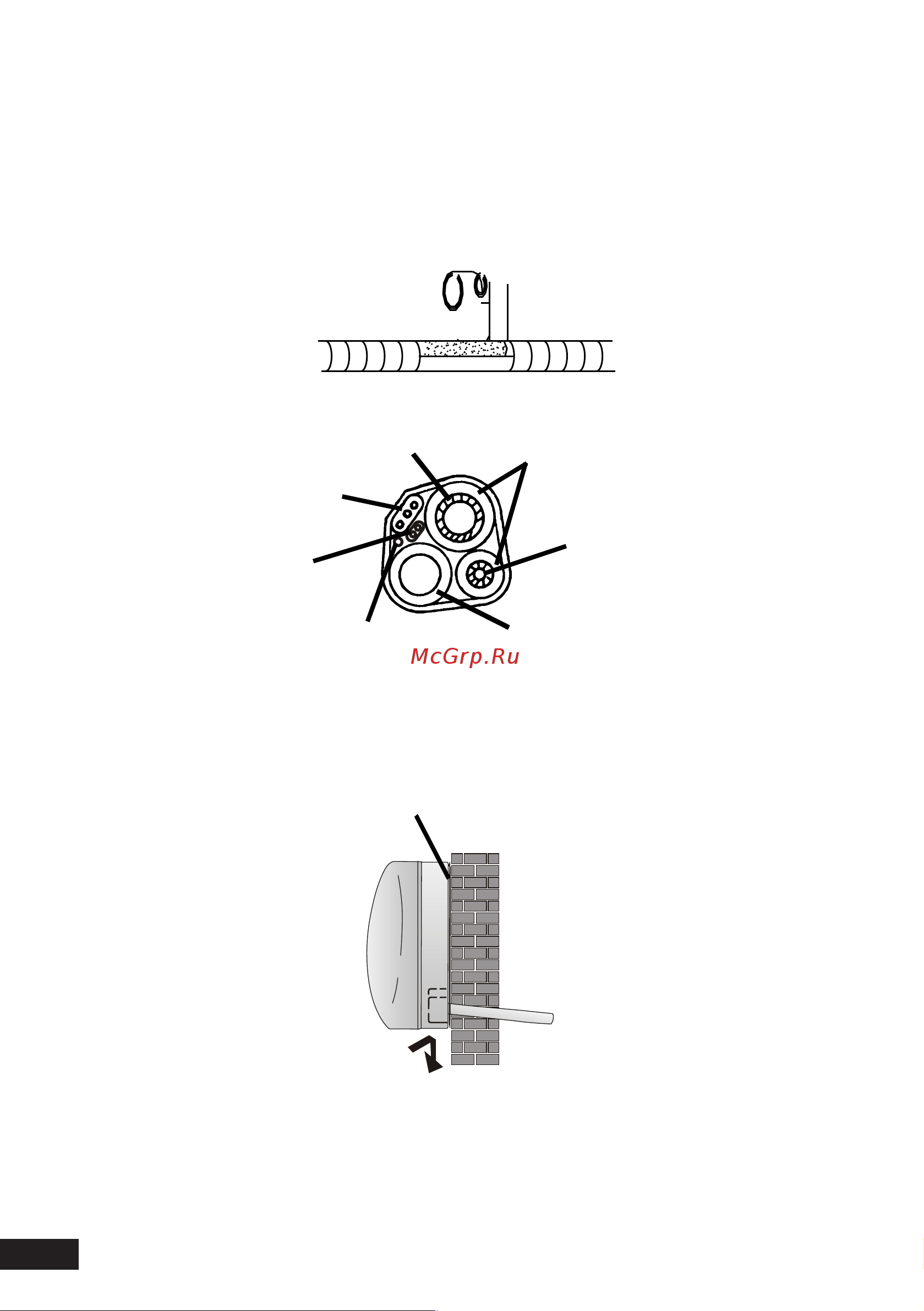

1. Подготовьте трубы хладагента, межблочный кабель и дренажный шланг.
2. Обмотайте соединительные части труб изоляционным материалом.
3. Проложите связанные трубы, кабель и дренажный шланг через отверстие в стене
и надежно закрепите внутренний блок на верхней части монтажной пластины.
4. Плотно прижмите нижнюю часть внутреннего блока к монтажной пластине.
Монтажная пластина
Дренажный шланг
Межблочный кабель
Труба хладагента
Труба хладагента
Изоляция
Соединительный кабель 1
(для теплового насоса)
Кабель зонда
(для теплового насоса)
