33
Для облегчения подключения уже проложенных в стене труб хладагента к вну-
треннему блоку кондиционера выполните следующие действия:
1. Возьмитесь за оба конца нижней панели внутреннего блока и приложите
небольшое усилие, чтобы снять панель.
2. Закрепите верхнюю часть внутреннего блока на монтажной пластине без
трубопроводов и проводов.
3. Приподнимите нижнюю часть внутреннего блока, раскройте удерживаю-
щие кронштейны, расположенные на монтажной пластине. Использование
кронштейнов позволяет зафиксировать внутренний блок с зазором от стены
и монтажной пластины, облегчая доступ к трубкам и зоне проведения работ
по их подключению.
4. Выполните операции по подключению трубопроводов хладагента, кабелей
и дренажа.
5. Закройте удерживающие кронштейны.
6. Опустите нижнюю часть блока и аккуратно надавите не нее, чтобы внутрен-
ний блок защелкнулся на нижних крючках монтажной пластины. Убедитесь
в надежности фиксации.
7. Установите на место нижнюю панель внутреннего блока.

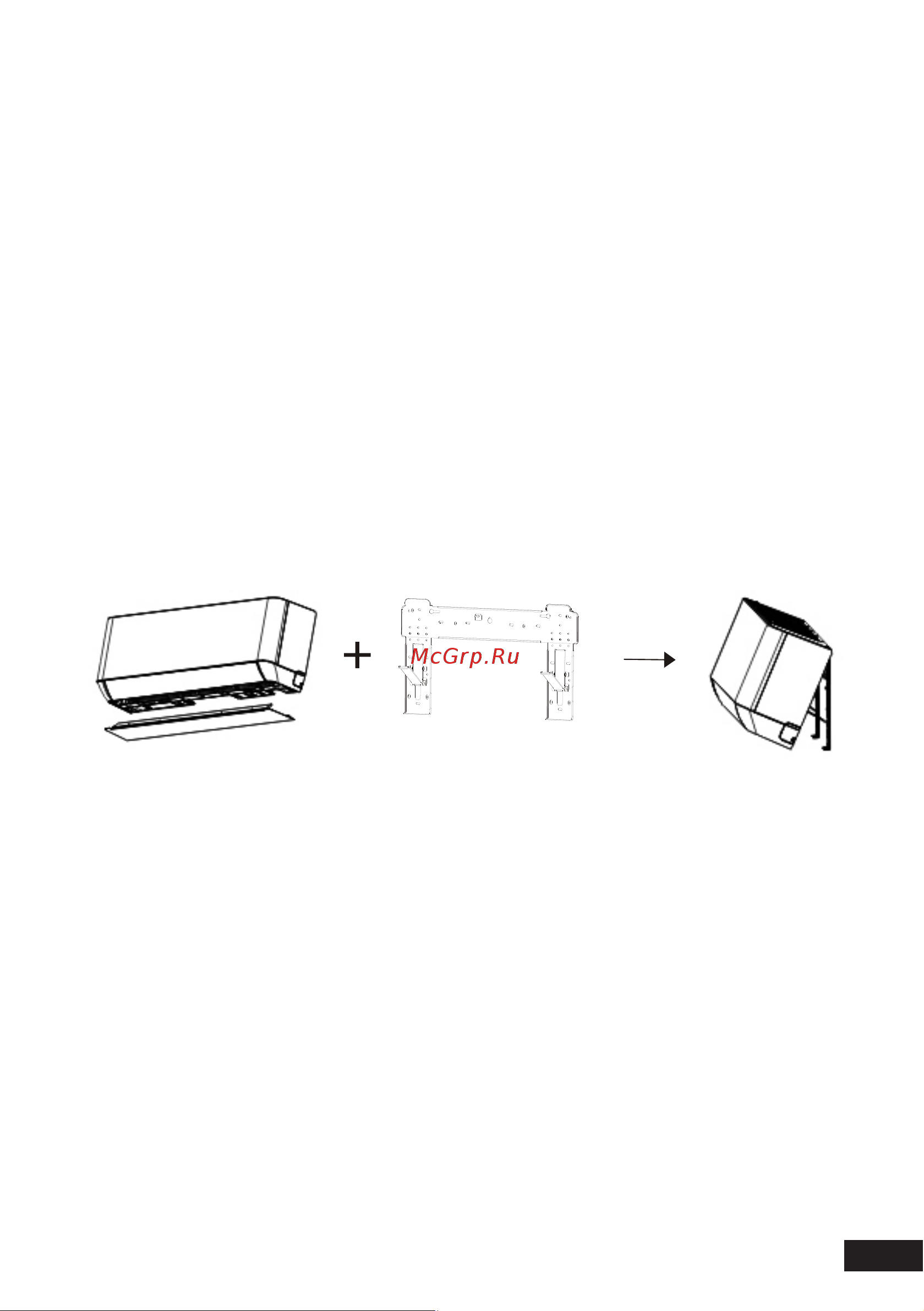

Снимите нижнюю панель Раскройте удерживающие кронштейны
