Tcl TAC-12CHSA/IF/OUT [35/48] Электрические соединения внешнего блока
![Tcl TAC-12CHSA/IF/OUT [35/48] Электрические соединения внешнего блока](/views2/2036527/page35/bg23.png)
35
Отводная трубка для дренажа

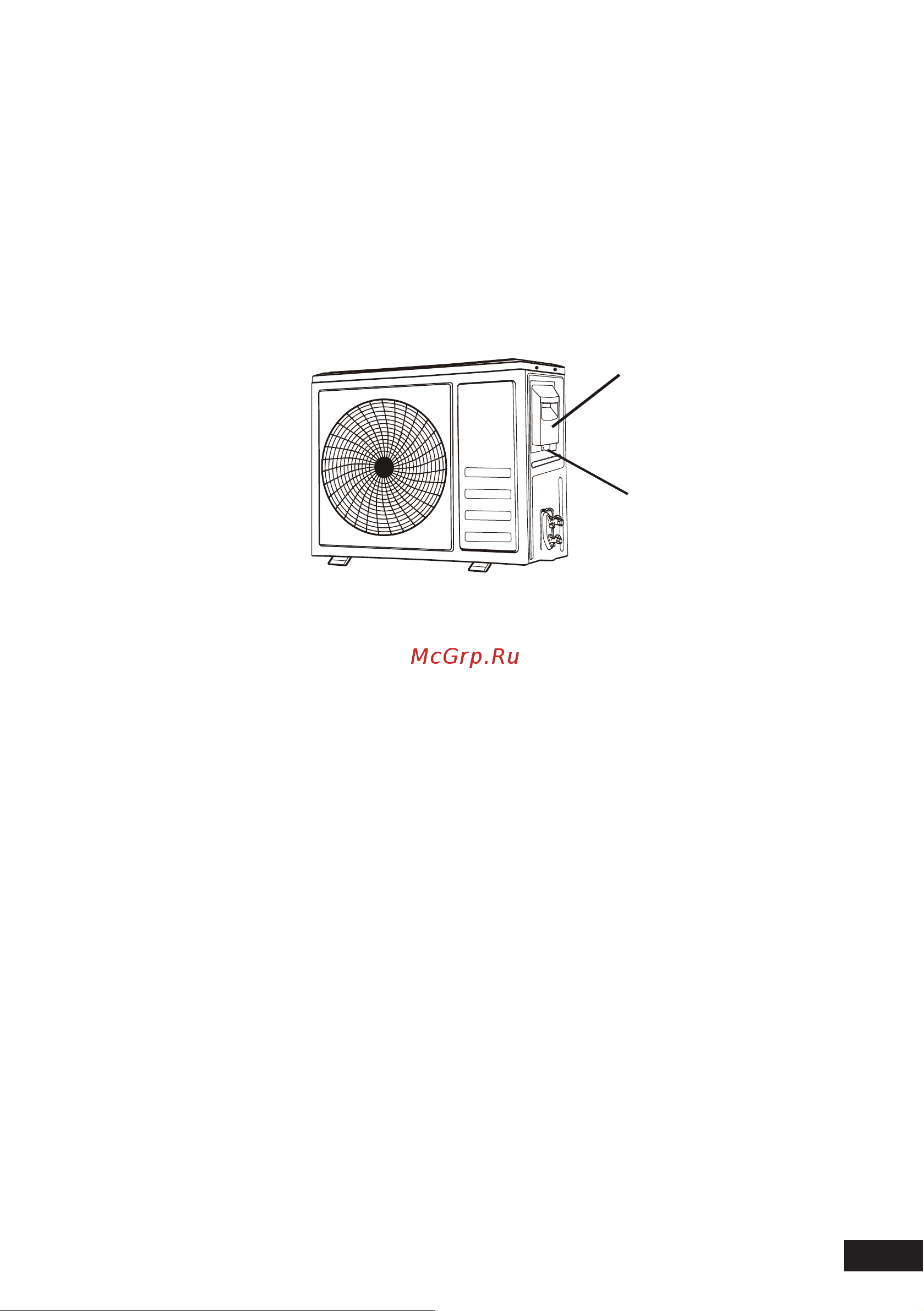

Электрические соединения внешнего блока
1. Снимите крышку отсека электроподключений на правой боковой панели
наружного блока.
2. Подключите провода кабеля к клеммной колодке. Проводка должна соответ-
ствовать проводке внутреннего блока.
3. Закрепите кабели с помощью зажима для проводов.
4. Обеспечьте надежное заземление.
5. Закройте крышку.
Крышка электроподключений
Винт
