Tcl TAC-12CHSA/IF/OUT [29/48] Сверление отверстий для прокладки труб

Сверление отверстий для прокладки труб

Необходимо просверлить отверстия в стене для трубопроводов хладагента,

дренажной системы и сигнального кабеля, который будет соединять внутрен-

ний и наружный блоки.

1. Определите расположение отверстий в зависимости от положения крон-

штейна. Отверстие должно иметь диаметр минимум 65 мм и быть немного

под углом, чтобы облегчить дренаж.

2. Просверлите отверстие для трубопровода в стене под небольшим углом вниз,

так что наружный конец отверстия ниже внутреннего конца примерно на 5 мм.

3. Вставьте муфту для трубопровода в отверстие, чтобы предотвратить по-

вреждение соединительного трубопровода и проводки при прохождении

через отверстие.

Примечание: дренажная труба должна быть наклонена наружу во избежание

протечки.

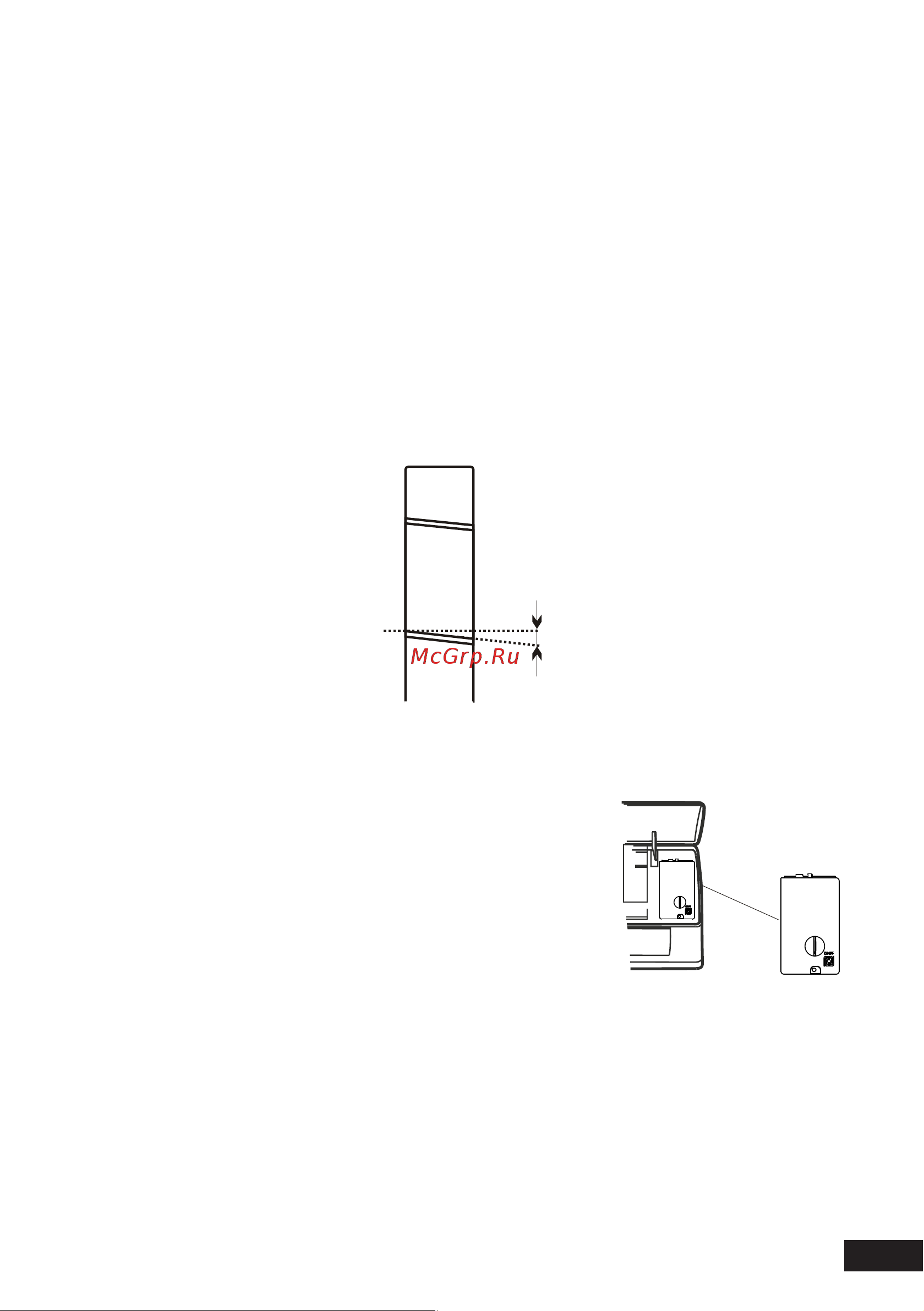

5 мм

Внутри Снаружи

Электрические соединения внутреннего блока

1. Откройте переднюю панель.

2. Снимите крышку отсека электроподключений, как

показано на рисунке (открутив винт или открыв

защелки).

3. Схема электроподключений располагается с обрат-

ной стороны крышки отсека электроподключений.

4. Соблюдая правила техники безопасности, подклю-

чите провода к винтовым клеммам в соответствии

с нумерацией и потребляемой мощностью.

Примечание

• Кабель, соединяющий наружный и внутренний блоки, должен быть для

наружного использования.

• Розетка должна быть доступна, чтобы при необходимости устройство можно

было отключить от сети.

• Следует обеспечить надежное заземление.

• Если силовой кабель поврежден, обратитесь в авторизованный сервисный центр

для замены.

• Дополнительные провода могут быть подключены к главной печатной плате

внутреннего блока производителем в соответствии с моделью без клеммной

колодки.
