ДОДАТОК Б - РИСУНКИ/ ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ƏLAVƏ B - Şəkillər/
დანართი Б – ნახაზები / Б ҚОСЫМШАСЫ – СУРЕТТЕР/ ANEXA B – Figuri/ B ILOVA: RASMLAR
UZB
UKRRUSAZE GEO
KAZMOL
UZB
UKR
RUS
AZE
GEO
KAZ
MOL
6 - плафон освітлення ХК/ плафон
освещения ХК/ SK işıqlandırma
plafonu / ХК–ს განათების პლაფონი/
ТК жарықтандыру плафоны/
plafon de iluminare a CF/ sovutish
kamerasining yoritish plafoni;
- інші позиції - див. таблицю 2/
другие позиции - см. таблицу 2/
digər mövqelər - bax cədvəl 2/ სხვა
პოზიციები - ნახ. ცხრილი 2/ Басқа
нұсқалар – 2-кестені қараңыз/
alte poziţii – vezi tabelul 2/ boshqa
vaziyatlar – 2-jadvalga qarang.

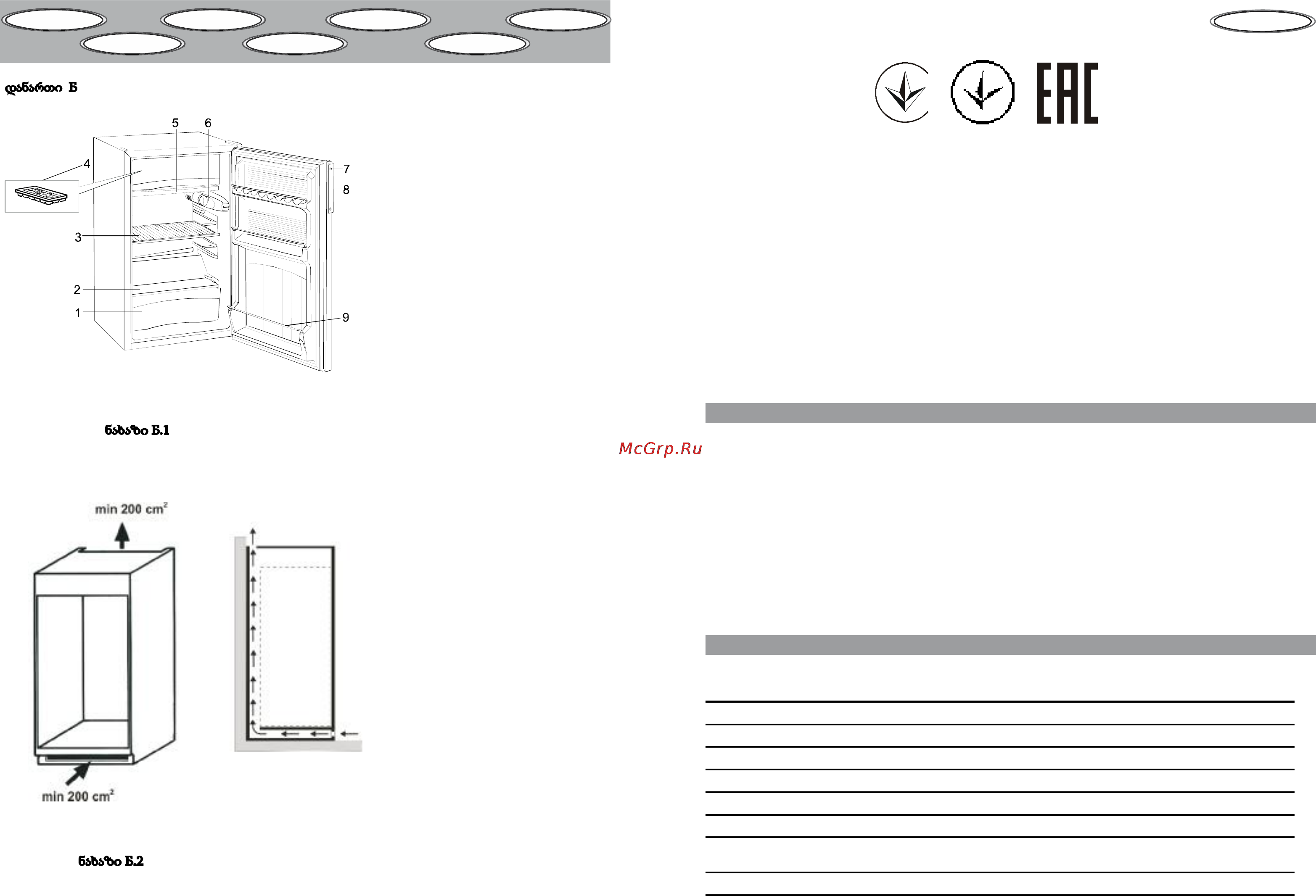

Рисунок Б.1 - Будова холодильникa та розташування комплектуючих виробів
Рисунок Б.1 - Устройство холодильникa и расположение комплектующих изделий
Şəkil B. 1 - Soyuducu cihaz qurğusu və komplektə edici məmulatların (aksesuarların) yerləşməsi
ნახაზი Б.1 - მაცივარი და მაკომპლექტებელი ნაწარმის განლაგება
Б.1-сурет - Тоңазытқыштың құрылысы жəне кешендеуші бөлшектердің орналасуы
Figura B.1 – Structura aparatului frigori c şi amplasarea pieselor de completare
B.1-rasm: Sovutgichning tuzilishi va butlovchi buyumlarning joylashishi.
Рисунок Б.2 - Схема циркуляції повітря навколо холодильного приладу
Рисунок Б.2 - Схема циркуляции воздуха вокруг холодильного прибора
Şəkil B. 2. - Soyuducu cihazın ətrafında havanın dövriyyə sxemi
ნახაზი Б.2 - სამაცივრე დანადგარის ირგვლივ ჰაერის ცირკულაციის სქემა
Сурет Б.2 - Тоңазытқыш прибор айналасындағы ауа айналысының схемасы
Figura B.2 – Schema de circulaţie a aerului în jurul instalaţiei frigori ce
B.2-rasm: : Sovutish uskunasining atro da havo aylanish chizmasi
3
ЯКІСНО, БЕЗПЕЧНО, НАДІЙНО!
ВIТАЄМО ВАС З ПРИДБАННЯМ ХОЛОДИЛЬНИКА!
Холодильник СХ 303 ХХХ 111/104/11 N/ST А+ ТУ У 27.5-13533086-023:2012 має декларації
про відповідность технічним регламентам, прийнятим в Україні, та сертифiкати вiдповiдностi в
Системі сертифiкацiї УкрСЕПРО (Україна), сертифiкати вiдповiдностi Митного Союзу.
Холодильний прилад відповідає вимогам Технічного регламенту обмеження використання
деяких небезпечних речовин в електричному та електронному обладнанні, затвердженого по-
становою Кабінета Міністрів України, а також вимогам Директиви Європейського Парламенту та
Ради Європейського Союзу 2002/95/ЄС, згідно з якими максимальні концентрації свинця, ртуті,
шестивалентного хрому, полібромбіфенілу та полібромдифенілових ефірів не перевищує 0,1%,
кадмия – 0,01%.
Система управління якістю підприємства - виробника відповідає вимогам міжнародного стан-
дарту ІSО 9001:2008 та сертифікована в системах TIC (ТÜV International Certi cation, Німеччина),
ГОСТ Р (Росія), УкрСЕПРО (Україна).
Конструкцiя холодильного приладу забезпечує нескладне та зручне користування ним протя-
гом багатьох рокiв, однак ми пропонуємо Вам витратити деякий час на вивчення цiєї настанови.
Надійна та економічна робота приладу залежить від правильної експлуатацiї, дотримання вимог
безпеки та наведених в настанові вказівок.
1.1 Побутовий електричний холодильник СХ 303 призначений для зберігання підморожених
продуктiв, приготування харчового льоду в низькотемпературному відділенні (НТВ), для охолод-
ження та зберiгання охолоджених продуктiв у холодильнiй камерi (ХК).
Холодильний прилад є вбудовуваним, тобто можливе його встановлення в шафі, у
підготовленій порожнині в стінці або подібне місце.
У холодильному приладі використовується холодоагент R600a.
1.2 Холодильні прилади працюють вiд електричної мережi напругою (220±33) В змiнного
струму частотою 50 Гц i призначені для встановлення у кухонних примiщеннях з вiдносною
вологiстю не бiльш за 70 % та температурою навколишнього повiтря, яка відповідає
кліматичному класу, вказаному на табличці холодильного приладу. Табличка розташована вни-
зу на внутрішній боковій стінці приладу. Для кліматичного класу N температура навколишнього
середовища становить вiд плюс 16 до плюс 32°С, класу ST - вiд плюс 16 до плюс 38°С, класу
T - вiд плюс 16 до плюс 43°С.
1.3 Конструкція холодильного приладу постійно удосконалюється, тому можливі
деякі зміни, які не зафіксовані у цій настанові.
УКР
1 ЗАГАЛЬНІ ВКАЗІВКИ
2 ТЕХНІЧНІ ДАНІ
ТАБЛИЦЯ 1 - ТЕХНІЧНІ ДАНІ
ПОКАЗНИКИ
Загальний (брутто) об'єм, дм
3
111
Загальний (брутто) об'єм НТВ, дм
3
11
Корисний об'єм НТВ, дм
3
11
Корисний об'єм ХК, дм
3
93
Температура в НТВ, °С, не вище -6
Температура в ХК, °С, не нижче / не вище 0 / 8
Добове споживання електроенергії при температурі навколишнього повітря
25 °С, кВт.год 0,327
Клас енергетичної ефективностіА+
025
