Atlantic Steatite Cube 50 S3 C [45/60] Linha flat
![Atlantic Steatite Cube 50 S3 C [45/60] Linha flat](/views2/1625968/page45/bg2d.png)
P
45
P

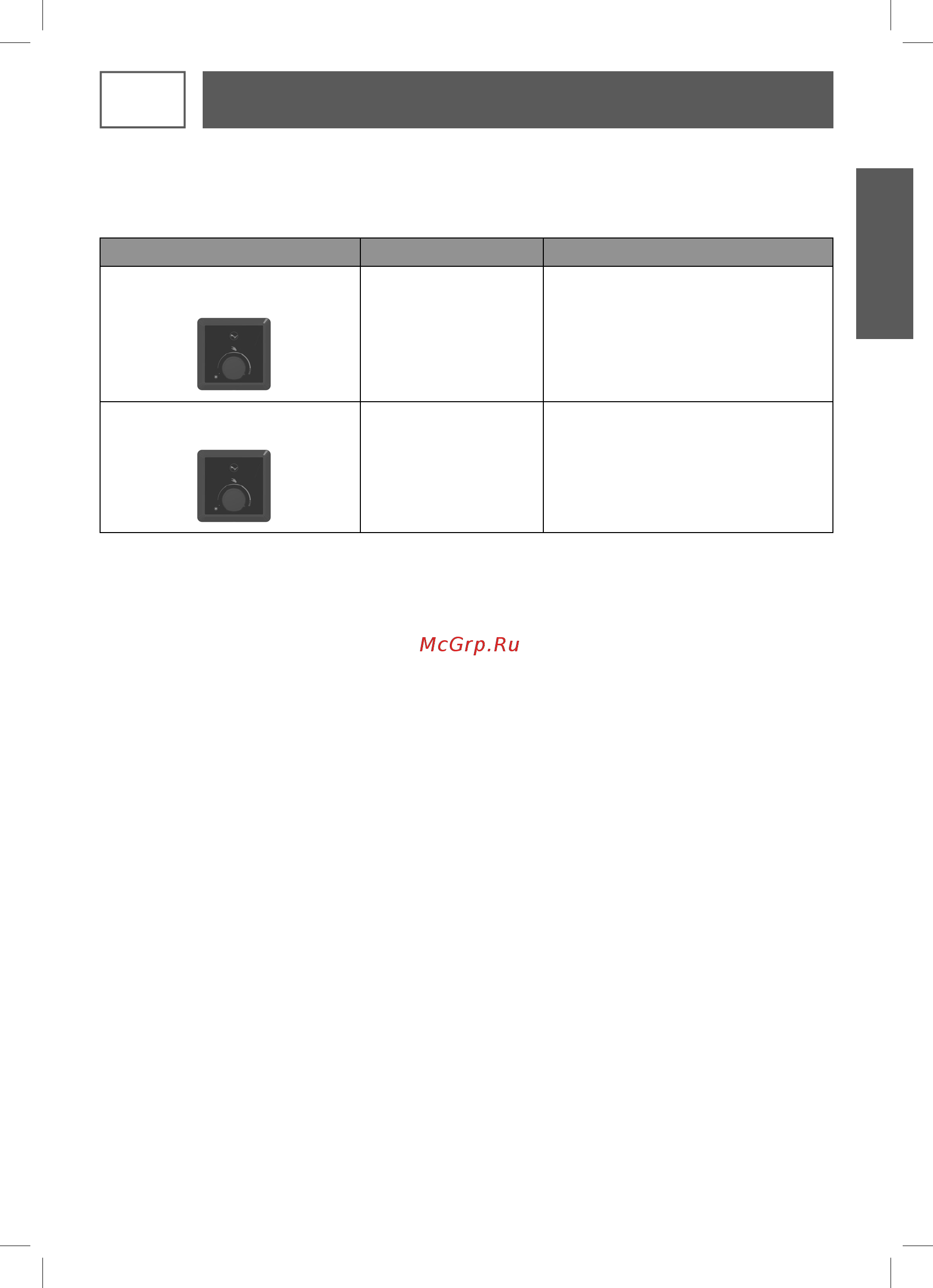

Avaria (estado do LED ) Signifi cado
Instrução
2 «chuveiro sucessivo» piscando, 3
segundos de pausa, 2 chuveiro sucessivo
piscando…
Erro 3:
Falha da sonda
Mudar sonda
2 «chuveiro» sucessivos piscando, 3
segundos de pausa, 4 chuveiro sucessivo
piscando …
Erro 9:
Falha de retransmissão
ou PCB
Mudar PCB
Quando ocorre uma avaria, a interface do usuário do aparelho pode exibir um código de erro .
1. LINHA FLAT
2. LINHA QUADRADA
Nada
CUIDADO: Antes de remover a tampa de plástico, certi que-se de que a alimentação está desligada para
evitar qualquer risco de lesão ou choque elétrico
1. MANUTENÇÃO PELO USUÁRIO
Opera uma vez por mês a descarga da válvula de segurança para evitar a sobrepressão do depó-
sito e veri que se o dispositivo de segurança não está bloqueado. Se isso não for feito, podem ser
causados danos e a garantia invalidada. Para uma instalação com bomba de recirculação: antes de
iniciar, após um longo período sem uso, rode o rotor de acordo com as instruções do fabricante.
2. MANUTENÇÃO POR UMA PESSOA QUALIFICADA
- Manutenção: remova os eventuais detritos acumulados. Não raspe nem martele o calcário depositado na
cuba, pois isso pode dani car o revestimento.
- Anôdo de magnésio: altere o ânodo de magnésio a cada 2 anos ou quando o seu diâmetro for inferior a
10 mm.
- Resistência elétrica: a substituição de um elemento de aquecimento blindado envolve a drenagem do ter-
moacumulador e a substituição da junta da ange. Volte a montar o elemento de aquecimento, porcas
razoavelmente apertadas (aperto cruzado), veri que se não há fuga após o primeiro aquecimento, aperte
novamente se necessário.
- Drenagem: desligue o fornecimento de energia e água fria. Abra as torneiras de água quente e a válvula de
segurança do termoacumulador.
Lista de peças sobressalentes: termostato, junta de ange, elemento de aquecimento, indicador de luz
de aquecimento, ânodo de magnésio, os de conexão, interruptor elétrico. A garantia exige o uso de peças
genuínas do fabricante.
