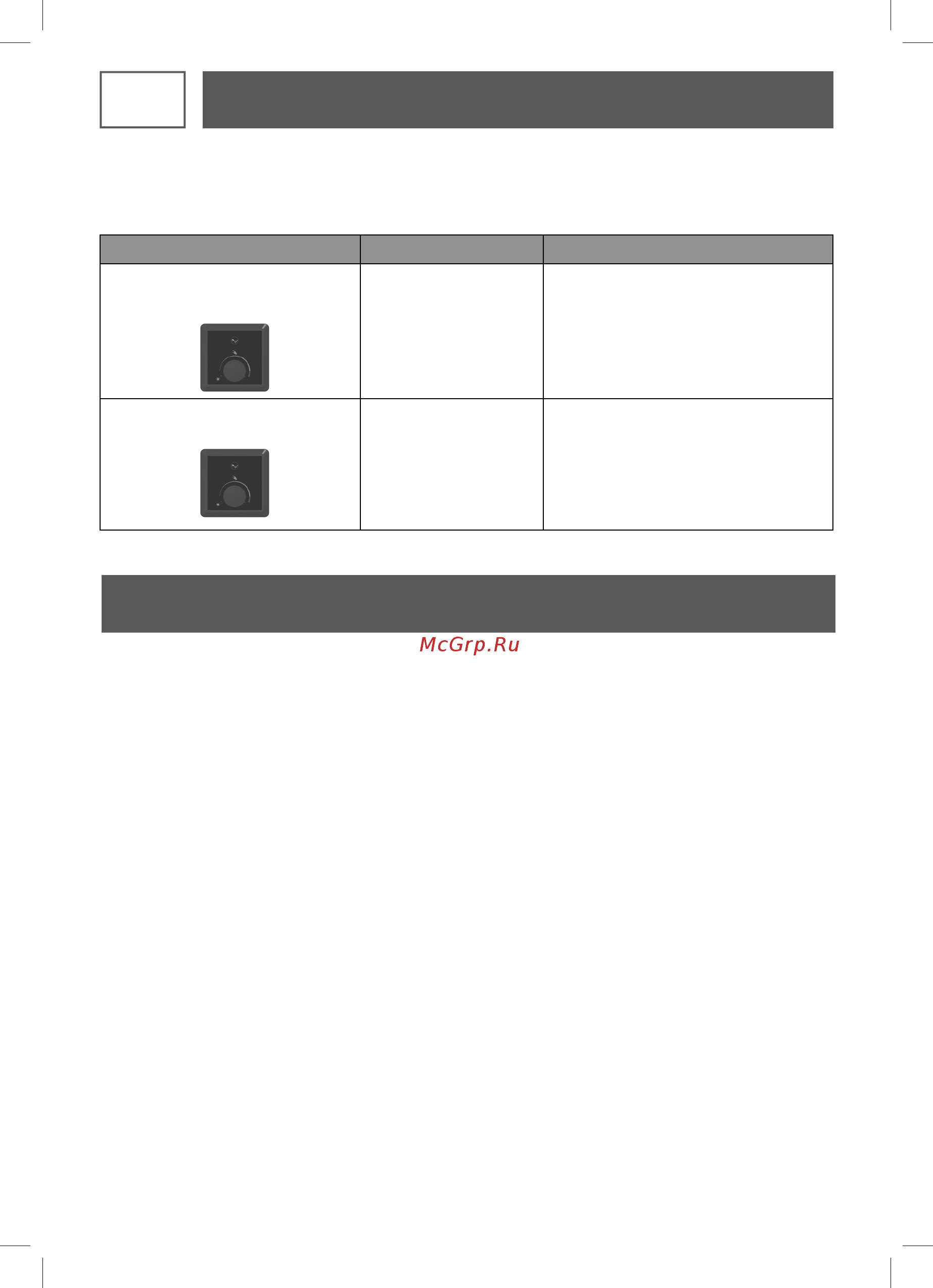

![Atlantic Steatite Cube 50 S3 C [52/60] Gamma a parete](/views2/1625968/page52/bg34.png)
IT
52
Quando si veri ca un malfunzionamento, l’interfaccia utente del dispositivo può visualizzare un codice di
errore .
1. GAMMA A PARETE
2. GAMMA A PAVIMENTO
Nulla.
ATTENZIONE: Prima di rimuovere la copertura in plastica, assicurarsi che l’apparecchio sia disconnesso dalla
corrente elettrica per evitare ogni rischio di lesioni e scariche elettriche.
1. MANUTENZIONE - UTENTE
Almeno una volta al mese, azionare manualmente la valvola di sicurezza per prevenire il deposito
di incrostazioni e veri care che il dispositivo di sicurezza non sia bloccato. Se questa precauzione
non viene effettuata, si possono veri care danni che invalidano la garanzia. Per una installazione
con pompa ausiliaria, prima di avviarla dopo un lungo periodo di fermo girare il rotore secondo le
indicazione fornite nel manuale di istruzione del produttore.
2.
MANUTENZIONE – INSTALLATORE (EFFETTUATA DA PERSONALE QUALIFICATO)
- Incrostazioni: rimovere i fanghi e le incrostazioni. Non raschiare o martellare i depositi di calcare sul carter in
quanto ciò potrebbe danneggiare il rivestimento.
- Anodo di magnesio: sostituire l’anodo a magnesio ogni due anni o quando il suo diametro scende sotto i 10mm.
- Elemento riscaldante: la sostituzione di una resistenza corazzata implica lo svuotamento del boiler e la sosti-
tuzione della guarnizione flangia. Rimontare l’elemento riscaldante, serrare i dadi in maniera ragionevolmente
stretta (serraggio a croce), verificare che non vi siano perdite dopo il primo riscaldamento, serrare di nuovo se
necessario
- Scarico: disconnettere l’alimentazione elettrica e l’approvvigionamento di acqua fredda. Aprire i rubinetti
dell’acqua calda e la valvola di scarico del dispositivo di sicurezza
.
Elenco dei ricambi: termostato, guarnizione angia, elemento riscaldante, luce spia riscaldamento, anodo di
magnesio, cavi di collegamento, interruttore elettrico. Il mantenimento della garanzia richiede l’impiego di
ricambi originali del produttore.
Avviso all’utilizzatore:
- Quando l’acqua ha una durezza > 20°f, se ne raccomanda il trattamento. Quando si impiega un addolcitore,
la durezza dell’acqua deve rimanere al di sotto dei 15°f.
- In caso di assenza prolungata, specialmente in inverno, svuotare il vostro apaprecchio secondo la procedura
sopra indicata.
RISOLUZIONE DEI PROBLEMI
Guasto (Stato dei LED) Signifi cato
Osservazioni
2 lampeggi consecutivi della doccia, 3 sec.
di pausa, 2 lampeggi consecutivi…
Errore 3 :
Guasto alla sonda
Sostituire sonda
2 parpadeos sucesivos de la ducha, 3 seg.
de pausa, 4 parpadeos sucesivos …
Errore 9 :
Guasto al relè o alla scheda
PCB
Sostituire scheda PCB
