Atlantic Steatite Cube 50 S3 C [8/60] Flat range плоска модель плоская модель
![Atlantic Steatite Cube 50 S3 C [8/60] Flat range плоска модель плоская модель](/views2/1625968/page8/bg8.png)

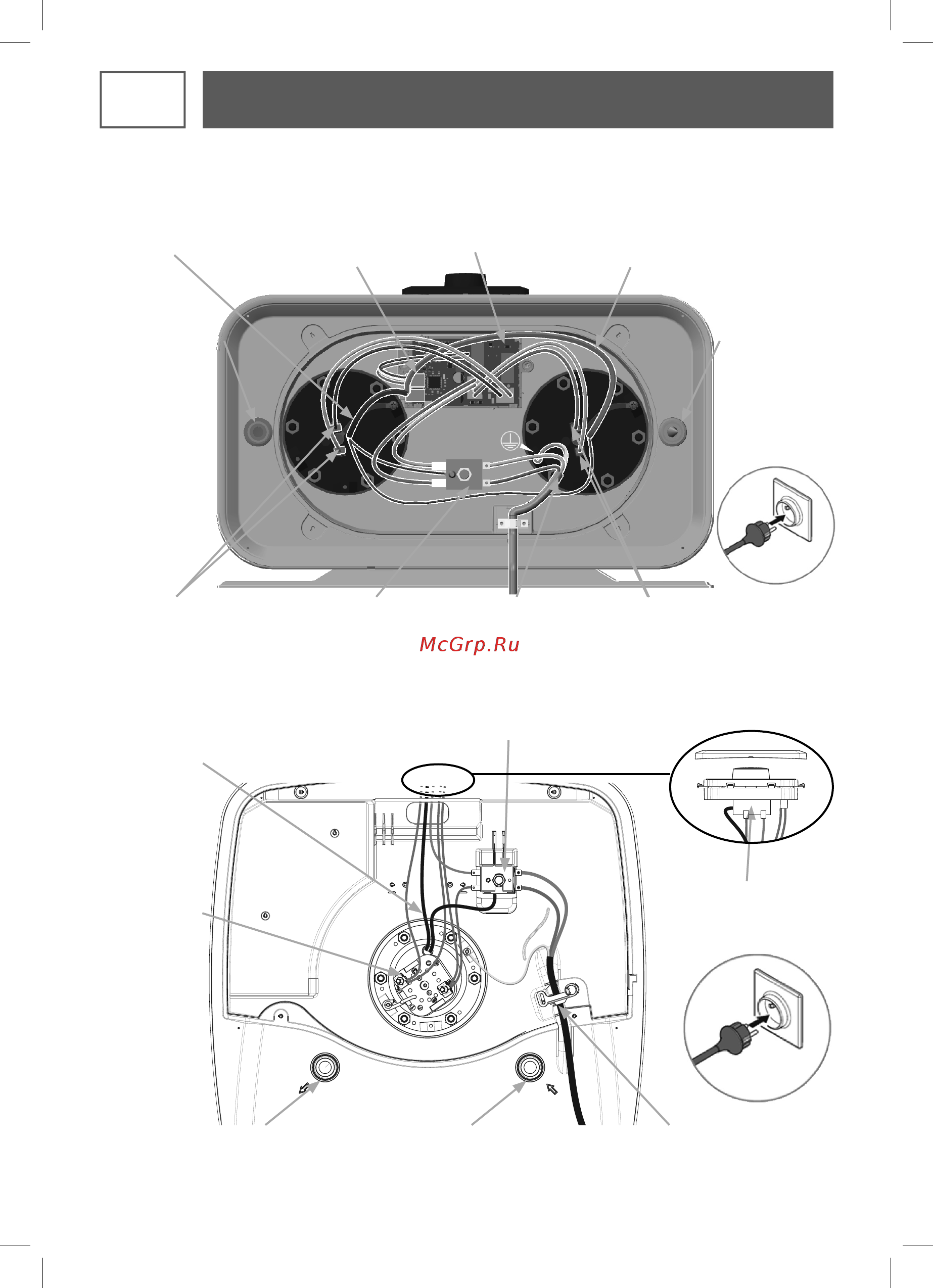

ELECTRICALS CONNECTIONS/ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ/
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ/
4
8
4.1. Flat range/Плоска модель/Плоская модель/
4.2. Square range/Квадратна модель/Квадратная модель/
Entry tank probe
Датчик вхідного баку/ Датчик входного бака
White/Білий/Белый/(Flat30)
Green/Зелений/Зелёный/ (Flat 50)
Red/Червоний/Красный/ (Flat 80)
Blue/Синій/Синий/ (Flat 100)
Exit tank probe
Датчик вихідного баку (Black color / Чорний)
Датчик виходного бака (Black color/ Чёрный)
Regulation Probe
Датчик температури
Датчик температуры
Ceramic element
Керамічний елемент
Heating element
Exit Tank (Red connections)
Нагрів. елемент вихідного баку (Червоні)
Нагрев.элемент выходного бака (Красные)
Heating element
Entry Tank (White connections)
Нагрів.елемент вхід.баку (Білі конектори)
Нагрев.єлемент вход.бака (Белые конекторы)
PCB
Плата/ Плата
HMI connector
Роз’єм/ Разъём/
Cold water
(Blue Ring)
Холодна вода (Синє кільце)
Холодная вода (Синее кольцо)
Hot water (Red Ring)
Гаряча вода (Червоне
кільце)
Горячая вода (Красное
кольцо)
Hot water (Red Ring)
Гаряча вода(червоне кільце
Горячая вода(красное кольцо)
Cold water (Blue Ring)
Холодна вода(синє кільце)
Холодная вода(синее кольцо)
Power cable
Силовий шнур
Силовой шнур
Power cable
Силовий шнур
Силовой шнур
Thermal cut-out
with double probe
Термозапобіжник з подвійн.
датчиком/ Термопредохранитель
с двойным датчиком/
Thermal cut-out
Термозапобіжник
Термопредохранитель
Regulation Thermostat
Термостат управління
Термостат управління
HMI
