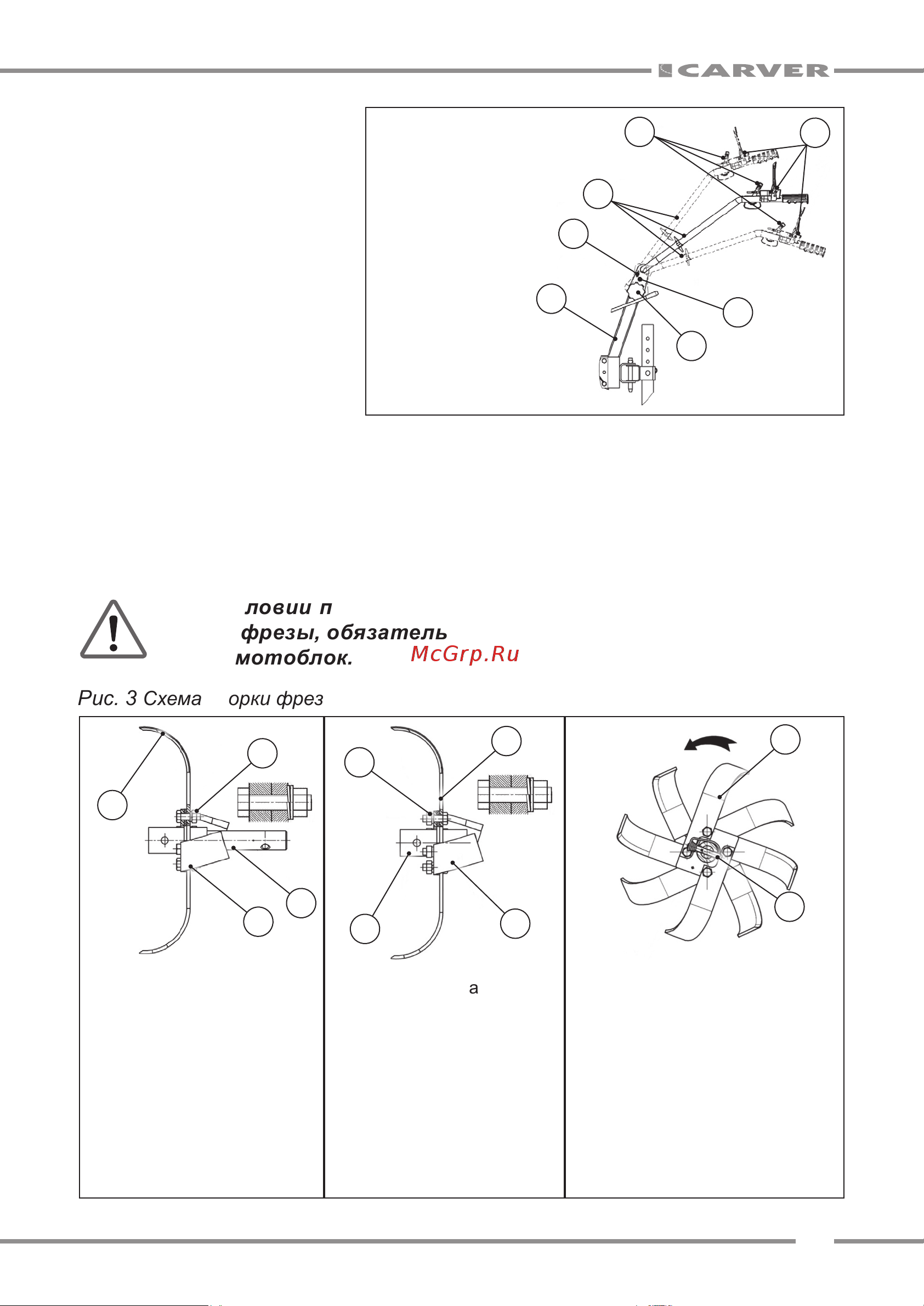

11
1. Руль
2. Рулевая колонка
3. Ручка сцепления
4. Рычаг газа
5. Планка
6. Фиксатор руля
7. Болт М10-6gx75.58.016
Шайба 10 65Г 016
Гайка М10-6Н.5.016
7. СБОРКА МОТОБЛОКА
Распакуйте мотоблок,
убедитесь в наличии полной
комплектации (п. 3).
Установите руль и за-
фиксируйте в удобном для
Вашего роста положении.
Установите крылья, ис-
пользуя крепежные болты
из комплекта.
Сборка фрез (для комплектации с разборными фрезами)
Последовательно установите на фланцы оси фрезы (рис. 3 «Схема сборки
фрез») ножи (устанавливайте ножи таким образом, чтобы заточенные поверх-
ности ножей при работе вращались вперед) и надежно закрепите их с помо-
щью болтов, шайб и гаек.
При условии правильной сборки фрез получается правая и
левая фрезы, обязательно учитывайте это при установке
их на мотоблок.
Рис. 3 Схема сборки фрез
Рисунок А – Фреза
КМБ1.001.010.5
1 – валик в сборе;
2 – нож правый;
3 – нож левый;
4 – болт
М10-6gх25.58.016;
а) гайка;
б) шайба плоская;
в) шайба гровера.
Рисунок Б –Фреза
КМБ1.001.030.2
1 – втулка в сборе;
2 – нож правый;
3 – нож левый;
4 – болт
М10-6gх25.58.016;
а) гайка М10-6Н.5.016;
б) шайба плоская;
в) шайба гровера.
Рисунок В –
Направление вращения фрез
1 – фреза культиватора;
2 – стопор
1
1
1
2
2
2
3
3
4
4
1
2
3
4
5
6
7
Рис. 2
а
а
б
б
в
в
