Если свободный ход несоответствующий, отпустите стопорную гайку и по-

верните регулировочную гайку при необходимости.

12.7. Регулировка натяжения ремня

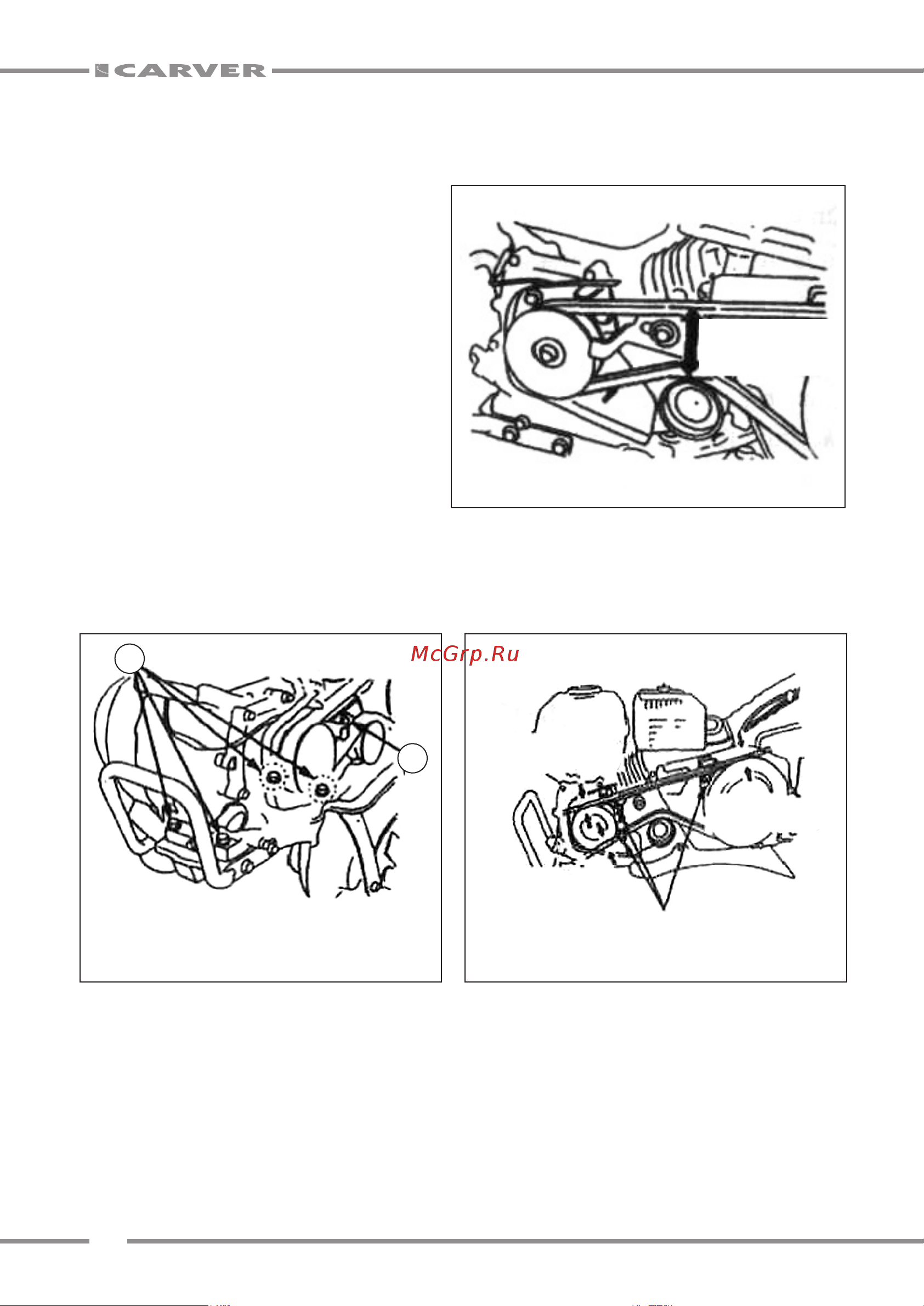

Отрегулируйте свободный ход

рычага сцепления (рис. 17).

Свободный ход ремня должен

быть 60-65 мм в районе натяжного

ролика с включенным сцеплением

(рычаг сцепления должен быть вы-

жатым) (рис. 18).

Для того чтобы произвести ре-

гулировку, необходимо ослабить че-

тыре установочных болта. Переме-

стите двигатель вперед или назад,

чтобы отрегулировать натяжение

ремня (рис. 18).

Отпустите крепежные болты на стопорном механизме ремня. Отрегулируйте

зазор между стопорным механизмом ремня и самим ремнем, как указано на ри-

сунке (при этом действии сцепление должно быть выжатым) (рис. 19).

1. Стопорный механизм ремня

13. ТРАНСПОРТИРОВКА

Перед погрузкой мотоблока в транспортное средство необходимо дать

остыть двигателю и выхлопной системе, т.к. горячие детали могут обжечь Вас

при соприкосновении и воспламенить некоторые материалы. Чтобы не разлить

топливо, перед транспортировкой слейте его из бака, выключите зажигание.

Для уменьшения габаритов демонтируйте руль, установите мотоблок в грузо-

60–65 мм

(2,4–2,5 in)

Рис. 17

Рис. 19

1–3 mm

(0,04–0,12 in)

1–3 mm

(0,04–0,12 in)

2–4 mm

(0,08–0,16 in)

Рис. 18

1. Установочные болты

двигателя - 4 шт.

2. Крепежный болт двигателя
