7. МОТОБЛОКТЫ ЖИНАУ
Мотоблокты бөлшек-
теңіз, толық комплекта-
цияның барына көз жеткізіңіз
(3-тармақ).
Рөлді орнатыңыз
да, Сіздің бойыңыз үшін
қолайлы күйде бекітіңіз.
Жинақтағы бекіткіш
бұрандаларды пай-
даланып, қанаттарын
орнатыңыз.
Жонғыштарды жинау (бөлшектелген жинақтармен комплектациялау үшін)
Ернемектерге пышақ жонғыштарының осін (3-сурет "Жонғыштарды жи-
нау сұлбасы") ретімен орнатыңыз (пышақтарды оның қайралған беттері жұмыс
кезінде алдыға айналатындай түрде орнатыңыз) және олардың бұрандалар,
тығырықтар және сомындар көмегімен бекітіңіз.
Жонғыштарды дұрыс жинаған жағдайда оң жақ және сол жақ
жонғыштар болады, оларды мотоблокқа орнату кезінде оны
міндетті түрде ескертіңіз.

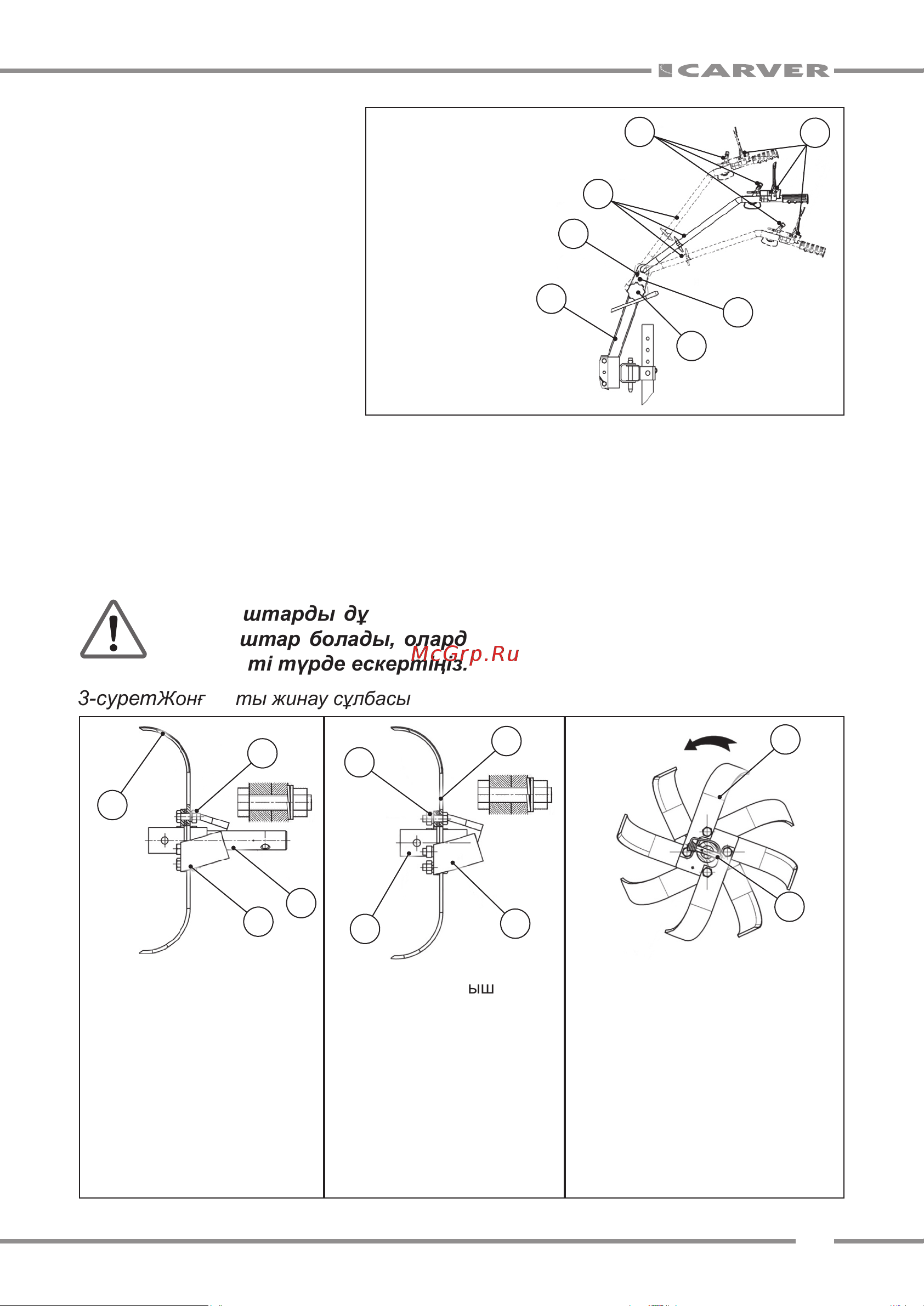

3-суретЖонғышты жинау сұлбасы
А суреті - Жонғыш
КМБ1.001.010.5
1 - жинақтағы білікше;
2 - оң жақ пышақ;
3 - сол жақ пышақ;
4 – бұранда
М10-6gх25.58.016;
а) сомын;
б) жалпақ тығырық;
в) ойғыштың тығырығы.
Б суреті - Жонғыш
КМБ1.001.030.2
1 - жинақтағы төлке;
2 - оң жақ пышақ;
3 - сол жақ пышақ;
4 - бұранда
М10-6gх25.58.016;
а) сомын М10-6Н.5.016;
б) жалпақ тығырық;
в) ойғыштың тығырығы.
В суреті-
Жонғыштың айналу бағыты
1 - қопсытқыш жонғышы;
2 - тежеуіш
1
1
1
2
2
2
3
3
4
4
1
2
3
4
5
6
7
2-сурет.
а
а
б
б
в
в
1. Рөл
2. Рөлдің баған
3. Ажыратқыш
тұтқасы
4. Газ тетігі
5. Деңгей
6. Рөл бекіткіш
7. Бұранда
М10-6gx75.58.016;
Тығырық 10 65Г 016;
Сомын М10-6Н.5.016
