3. СБОРКА СТАНКА
3.1 Распаковка
Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на
наличие повреждений. О любых повреждениях следует немедленно сообщить дистрибьютеру
и транспортной компании.
Перед сборкой и использованием станка внимательно изучите инструкцию для
выполнения надлежащей сборки, технического обслуживания и соблюдения
техники безопасности.
Удалите защитную смазку. Для ее снятия используйте мягкую ткань, смоченную керосином (не
применяйте для этой цели ацетон, или разбавитель лака). После очистки покройте поверхности
воском. Излишки воска удалите для предотвращения его попадания на заготовки.
В целях безопасности не подключайте ста-
нок к источнику подачи питания до пол-
ного окончания его монтажа.
3.2 Установка станка
Найдите подходящее хорошо освещенное место со
свободным доступом к сети для установки станка.
Станок должен быть установлен на ровной, плоской
и устойчивой поверхности. Для дополнительной
безопасности закрепите станок на верстаке.
Убедитесь, что столы подачи и приема параллельны
друг другу.
3.3 Сборка подставки (для модели
BELMASH JT-2 254/120)
В комплекте поставки станка BELMASH JT-2 254/120
имеется подставка (рис. 3). Соедините с помощью спе-
циальных болтов 6, гаек 7 и шайб 8 вертикальные
опоры 5 с горизонтальными нижними перекладинами
3 и 4. Крепеж не затягивайте полностью. Затем
присоедините верхние короткие перекладины 1 и 2.
Установите ножки 8 на вертикальные опоры 5.
Установите станок на подставку и затяните крепеж.
3.4 Установка и регулировка
параллельного упора
Для установки параллельного упора, закрепите
кронштейн параллельного упора при помощи двух
винтов В (рис. 4), в установочные отверстия на
приёмном столе.
Для изменения угла наклона параллельной
направляющей, ослабьте рукоятку фиксации С.
Используя шкалу E и указатель D, установите
необходимое положение и зафиксируйте рукояткой С.

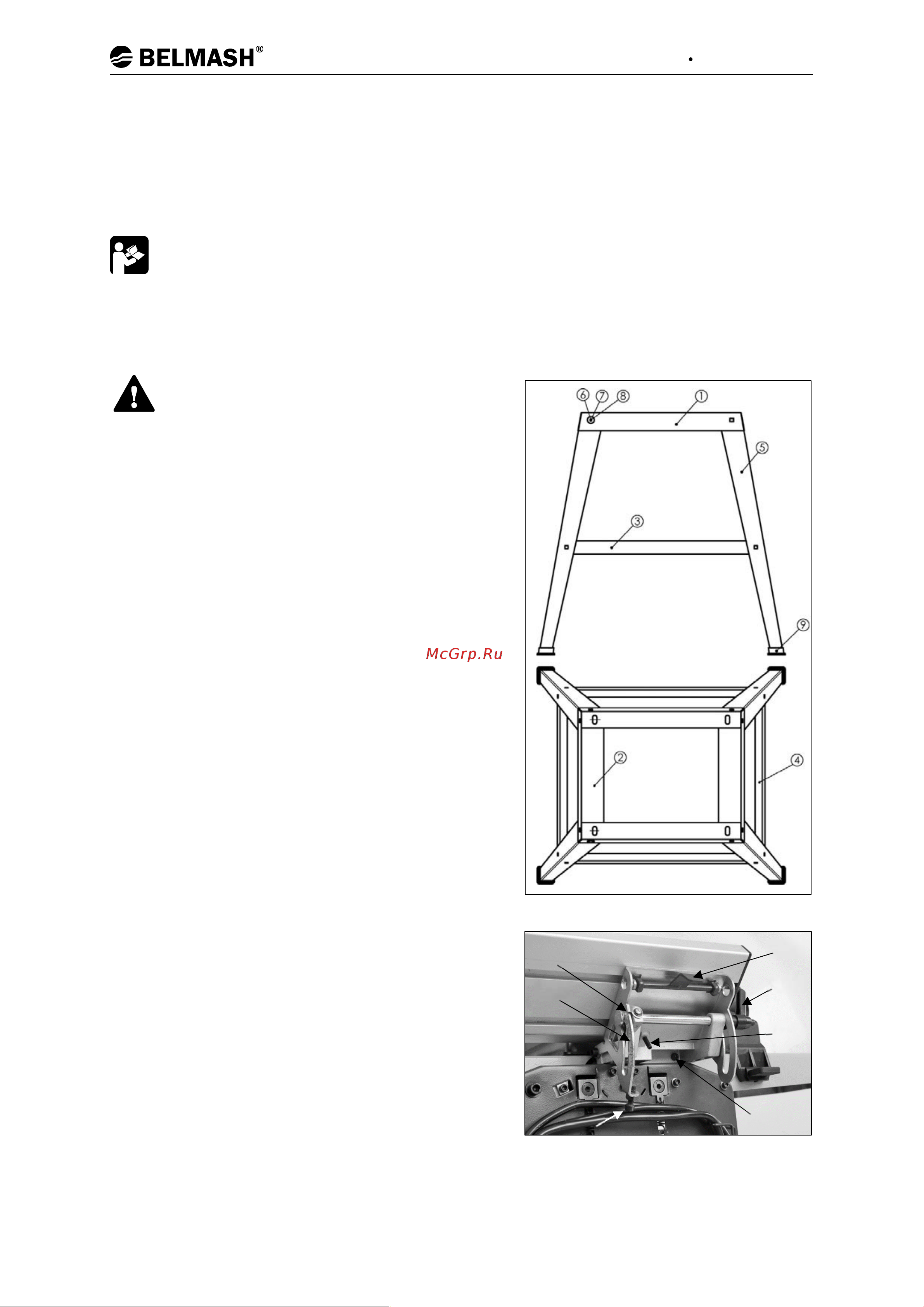

Рисунок 3.
Рисунок 4.
А
В
С
D
E
F
G
