закрепленная на поворотном кронштейне 16. Фиксацию направляющей 13 под выбранным углом

осуществляют с помощью рукоятки 17.

Удаление отходов резания осуществляется с помощью кожуха 19.

Для снижения вибраций станка и его надежной установки на основание установлены

виброгасящие ножки 20.

Основные элементы модели BELMASH JT-2 204/210, приведены на рис. 2.

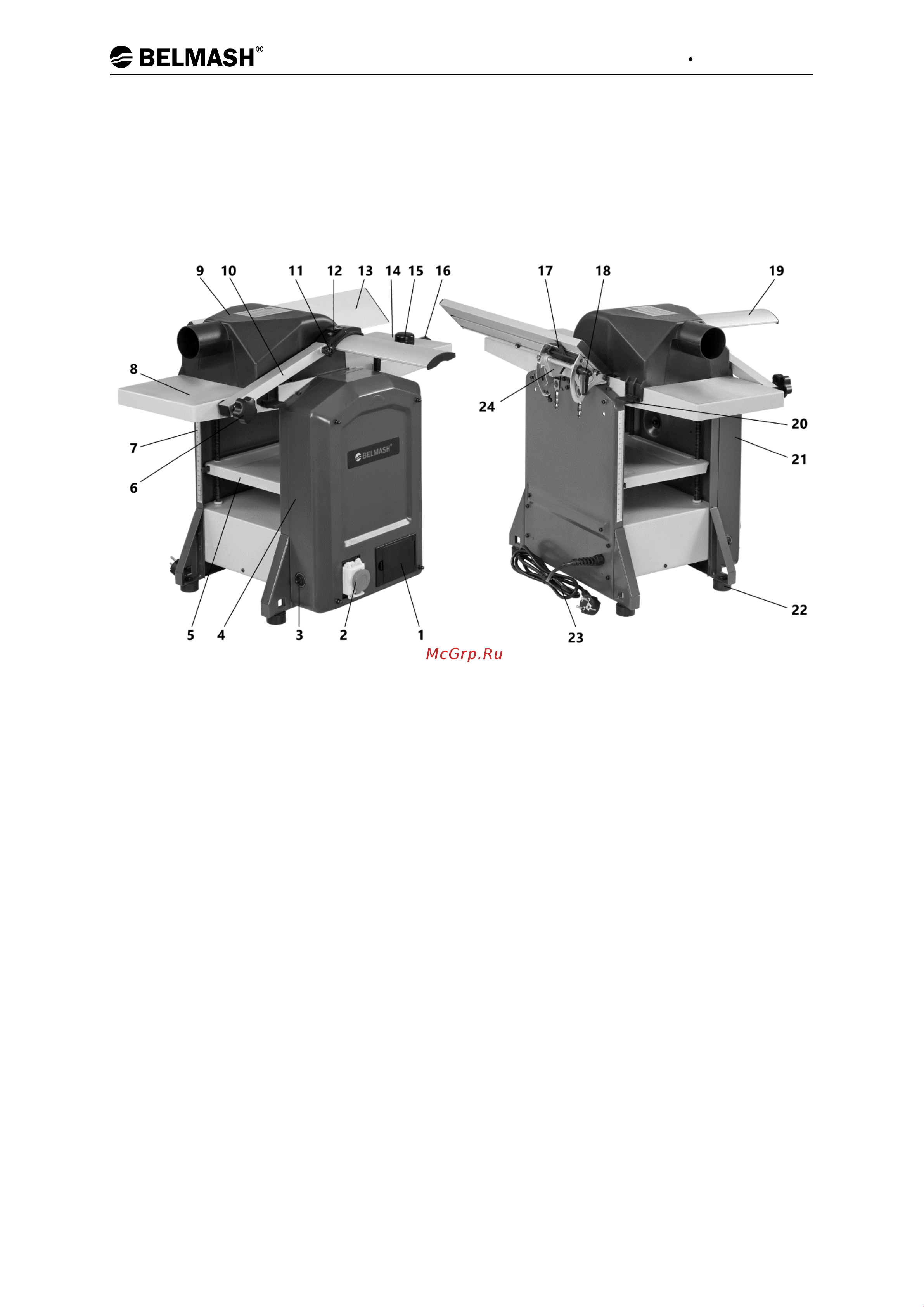

Рисунок 2. Основные элементы, модель BELMASH JT-2 204/210, операция рейсмусования

1 – отсек для инструментов и рукоятки, 2 – выключатель, 3 – токовая защита, 4 – передняя панель корпуса станка,

5 – стол рейсмусовый, 6 – фиксатор кронштейна ограждения ножевого вала, 7 – шкала, 8 – стол

строгальный/фуговальный приёмный, 9 – кожух для удаления стружки с патрубком, 10 – кронштейн ограждения

ножевого вала, 11 – фиксатор наклона ограждения ножевого вала, 12 – фиксатор положения ограждения ножевого вала,

13 – направляющая параллельного упора, 14 – стол стр

огальный/фуговальный загрузочный, 15 – рукоятка настройки

положения рейсмусового стола, 16 – рукоятка настройки глубины строгания/фугования, 17 – зажим параллельной

направляющей, 18 – фиксатор угла наклона параллельной направляющей, 19 – кожух ножевого вала, 20 – фиксатор

кожуха для удаления стружки, 21 – задняя крышка корпуса, 22 – ножка-виброгаситель. 23 – шнур питания,

24 – кронштейн параллельного упора

Станок оснащен коллекторным двигателем, который имеет защиту от перегрузки. Кнопка токового

предохранителя находится на правом торце передней панели корпуса 3. Рабочим положением

предохранителя считается, когда кнопка утоплена. В случае перегрузки двигателя происходит

срабатывание, кнопка предохранителя должна отжаться. Сработавший предохранитель

размыкает электрическую цепь, что ведёт к остановке двигателя.

Если сработала токовая защита, удалите заготовку и устраните причину перегрузки. Убедитесь, что

Вы правильно подобрали глубину резания. Чем тверже порода обрабатываемой древесины, тем

меньше глубина резана. Проверьте, не засорились ли вентиляционные отверстия двигателя. При

необходимости прочистьте их.
