1.3 Устройство станка

Общий вид изделия приведен на рисунках 1, 2. Далее рассмотрим устройство станка на основе

рис. 1 (модель BELMASH JT-2 254/120).

На корпусе станка смонтированы:

 строгальные столы, состоящие из загрузочного 14 и приемного 6 столов;

 рейсмусовый стол 25 с механизмом автоматической подачи заготовки;

 электродвигатель и привод станка, закрываемые панелями 3 и 23;

 ножевой вал на подшипниковых узлах;

 выключатель 2, снабженный крышкой, кнопками пуска и остановки, и другие узлы станка.

Крутящий момент от электродвигателя через кинематическую цепь передается на ножевой вал.

На ножевом валу закреплен режущий инструмент — два ножа.

Строгальные столы станка предназначены для выполнения операции фугования/строгания. Путем

вращения рукоятки 11 производят настройку положения загрузочного строгального/

фуговального стола 14 относительно ножевого вала.

Рейсмусовый стол 25 предназначен для выполнения операции рейсмусования. Настройка на

необходимую высоту заготовки осуществляется с помощью рукоятки 11 и шкалы.

Для придания нужного направления подачи и обеспечения перпендикулярности кромок

заготовки при строгании/фуговании на станок имеется параллельная направляющая 13,

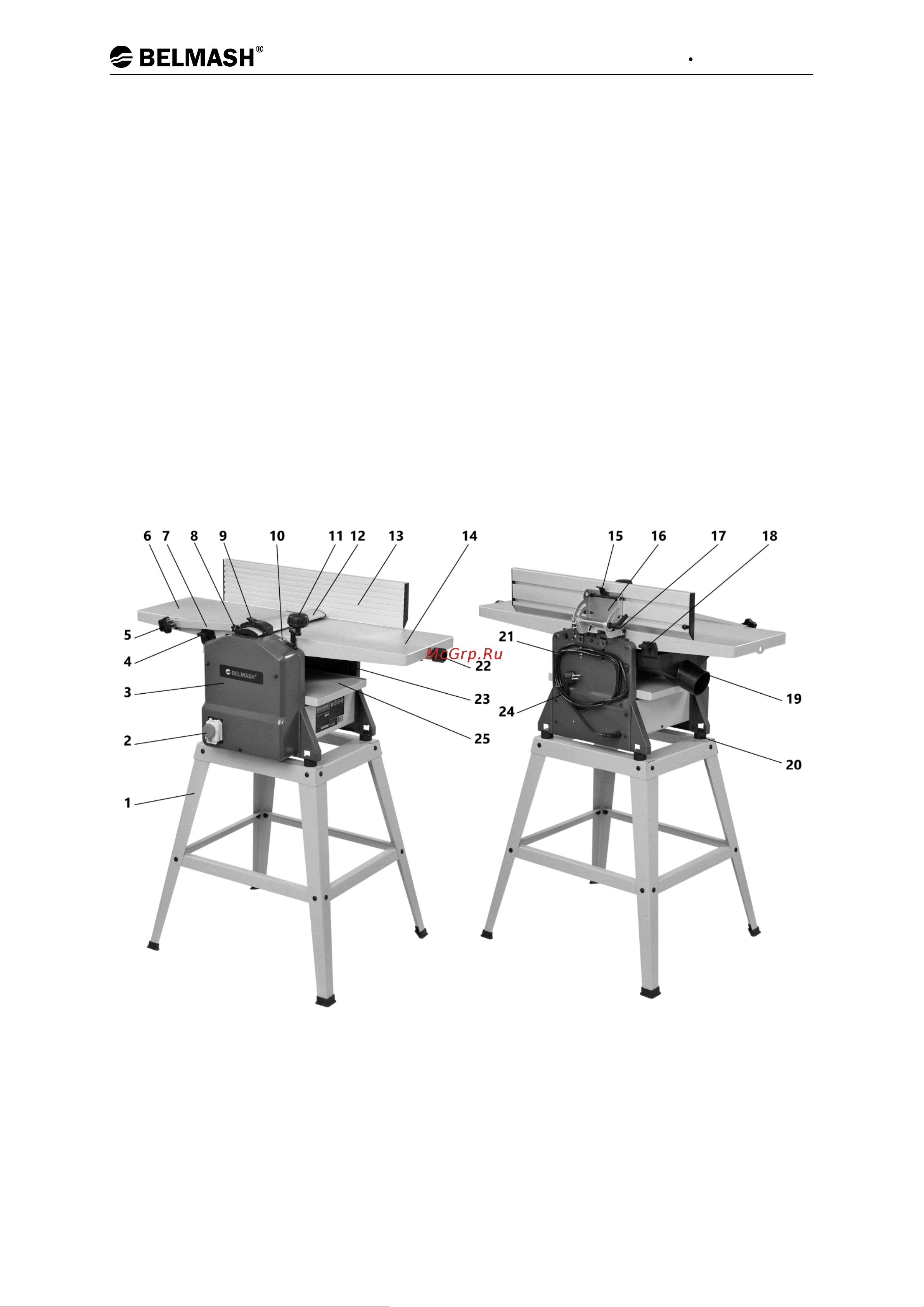

Рисунок 1. Основные элементы, модель BELMASH JT-2 254/120, операция строгания

1 – подставка, 2 – выключатель, 3 – передняя панель корпуса, 4, 18 – фиксатор кожуха для удаления стружки,

5 – фиксатор кронштейна ограждения ножевого вала, 6 – стол строгальный приёмный, 7 – кронштейн ограждения

ножевого вала, 8 – фиксатор наклона кожуха ножевого вала, 9 – фиксатор положения ограждения ножевого вала,

10 – шкала глубины строгания/фугования, 11 – рукоятка настройки положения рейсмусового стола, 12 – кожух

ножевого вала, 13 – направляющая параллельного упора, 14 – стол строгальный/фу

говальный загрузочный, 15 – зажим

параллельной направляющей, 16 – кронштейн параллельного упора, 17 – ручка-фиксатор положения упора, 19 – кожух

удаления стружки с патрубком, 20 – ножка-виброгаситель, 21 – держатель толкателя и шнура питания,

22 – рукоятка настройки глубины строгания/фугования, 23 – задняя панель корпуса, 24 – шнур питания,

25 – стол рейсмусовый
