Чтобы изменить положение параллельной направля-
ющей, опустите зажим А, передвиньте параллельный
упор в нужное положение и поднимите зажим А
в исходную позицию.
При выполнении ответственных работ или
изготовлении подобных образцу изделий, установите
параллельную направляющую относительно
загрузочного стола по угольнику или шаблону.
При обработке заготовок под углом 90 и 45 градусов
отрегулируйте положение ограничительных винтов G
и F, винты зафиксируйте контргайками.
3.5 Установка кожуха аспирации
Чтобы обеспечить чистоту в мастерской и защиты
органов дыхания станок необходимо подключить
к вытяжной установке. Для этого на кожухе для
удаления отходов резания имеется патрубок.
Станок оборудован концевым выключате-
лем А (рис. 5). Без установленного и закреп-
лённого кожуха для отведения стружки он
не включится.
3.5.1 Подсоединение кожуха аспирации
при строгании
Поднимите ограждение C ножевого вала так, чтобы
достать до установочных отверстий, расположенных на
боковых поверхностях стола приёма B (рис. 7).
Установите загрузочный стол станка в нижнюю
позицию.
Достаньте с обеих сторон кожуха В фиксаторы А
(рис. 6). Установите кожух между столом приёма
и рейсмусовым столом.
Кожух G (рис. 7) должен быть расположен так, чтобы
оба фиксатора А находились параллельно установоч-
ным отверстиям в столе приёма B. Затем вставьте оба
фиксатора А в установочные отверстия.
Выставьте необходимое положение ограждения F.
Затяните рукоятки фиксации D, E и опустите
фиксирующий рычаг H.
3.5.2 Подсоединение кожуха аспирации
при рейсмусовании
Отодвиньте параллельный упор A вправо и наклоните на максимальный угол во внешнюю
сторону (рис. 8).
Поднимите кронштейн ограждения ножевого вала так, чтобы достать до установочных отверстий,
расположенных на боковых поверхностях стола приёма E.
Достаньте фиксаторы А кожуха аспирации B (рис. 6) и установите его на строгальные столы в зону
ножевого вала.

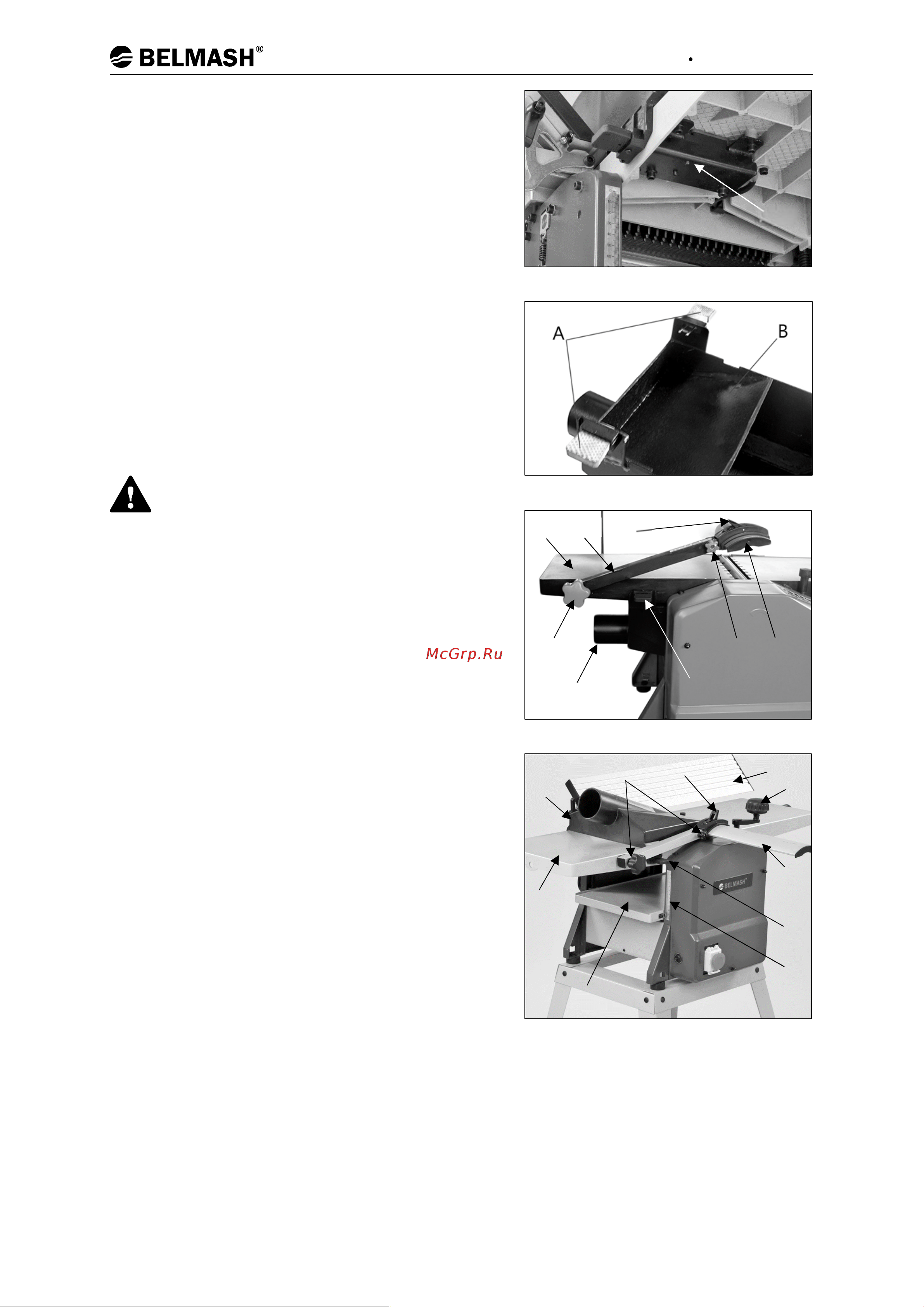

Рисунок 6.
Рисунок 7.
Рисунок 5.
Рисунок 8.
А
А
В
С
D
E
F
G
H
А
B
D
E
C
J
F
G
H
I
