ENGLISH TECHNICAL PASSPORT
Built-in hob
a way that the appliance is not stressed
in any way.
 The appliance gas inlet tube has
an end nut to which is connected the
elbow union (supplied; 1/2 thread male
gas). It can be turned depending on in-
stallation needs.
 The rigid or exible metal sup-
ply pipe (l max = 2mt) is connected to
the part opposite the elbow union. Re-
member to put the gaskets supplied at
the two ends of the elbow union.
 When these parts are disassem-
bled and reassembled, always replace
the gaskets with new ones.
 Once the appliance is installed,
check that the gas pipe is not pinched
or damaged by mobile parts.
Important: When installation is
complete, check that all the gaskets are
leaktight using a soap-based solution,
never a ame.
Warning: The customer should
call the service line for national gas
company for gas hob installation or gas
conversion as it must be carried out by
specialized quali ed person, otherwise
the company won’t be responsable for
any accidents due to any change or
dismantling from unaccredited centers
nor unauthorized person.
Adaptation to different types of
gas
To adapt the appliance to a gas
different from that for which it was set
up (see label on both the packaging and
the bottom of the appliance) proceed as
follows:
 remove the grids,

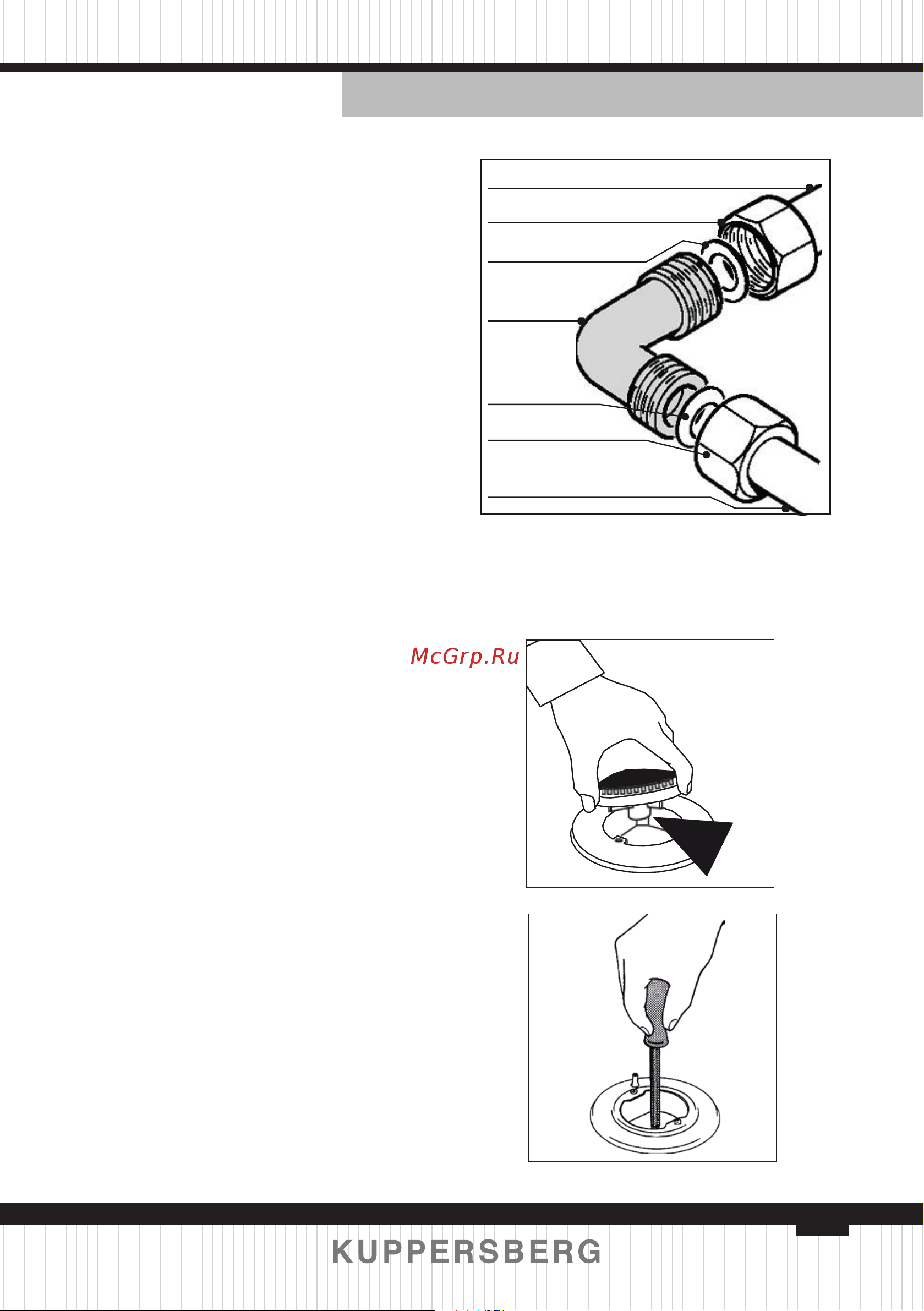

Pipe
Nut
Gasket
Elbow union
Gasket
Nut
Rigid or exible
metal supply pipe
