65
РУССКИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Встраиваемая варочная панель
ем (см. таблицу характеристик горелок
и жиклеров),
 собрать все компоненты в об-
ратном порядке, не забывая заменить
наклейку с описанием типа используе-
мого газа (прилагается в поставке).
Если давление используемого газа
отличается от предусмотренного обо-
рудованием (или является перемен-
ным), необходимо установить, соот-
ветствующий стандартам, регулятор
давления на входном трубопроводе
(проходимый газ).

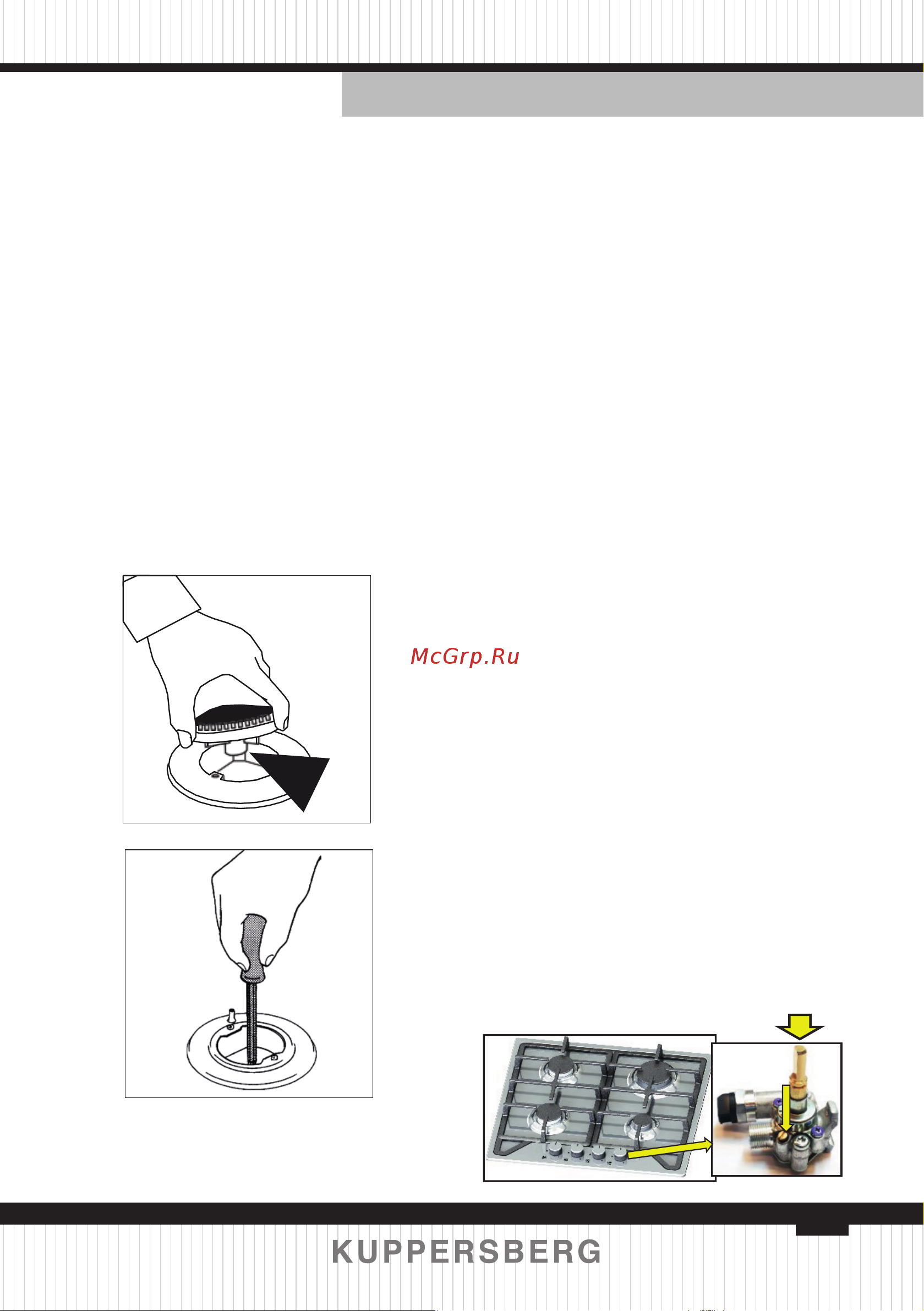

Регулировка минимума для
горелки
Первоначальная регулировка ми-
нимального уровня пламени была
выполнена на заводе производителя.
Вследствие замены жиклера или при
особых условиях давления в сети, по-
надобится заново отрегулировать
минимум. Регулировка минимума
осуществляется в следующей после-
довательности:
 зажечь конфорку,
 повернуть ручку управления до
позиции минимума,
 снять ручку (и, если установле-
на, промежуточную прокладку),
 установить отвертку необходи-
мых размеров и вращать регулировоч-
ный винт расположенный сбоку или
внутри стержня регулятора пока пламя
не станет малым, но устойчивым,
 установить ручку на место и про-
верить, чтобы при быстром повороте
ручки от максимального к минималь-
ному пламени конфорка не гаснет,
 в случае горелок оборудован-
ных предохранительным клапаном
убедиться, что полученной настройки
достаточно для поддержания нагрева
термопары. В ином случае, увеличьте
минимальный уровень пламени.
