РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Встраиваемая варочная панель

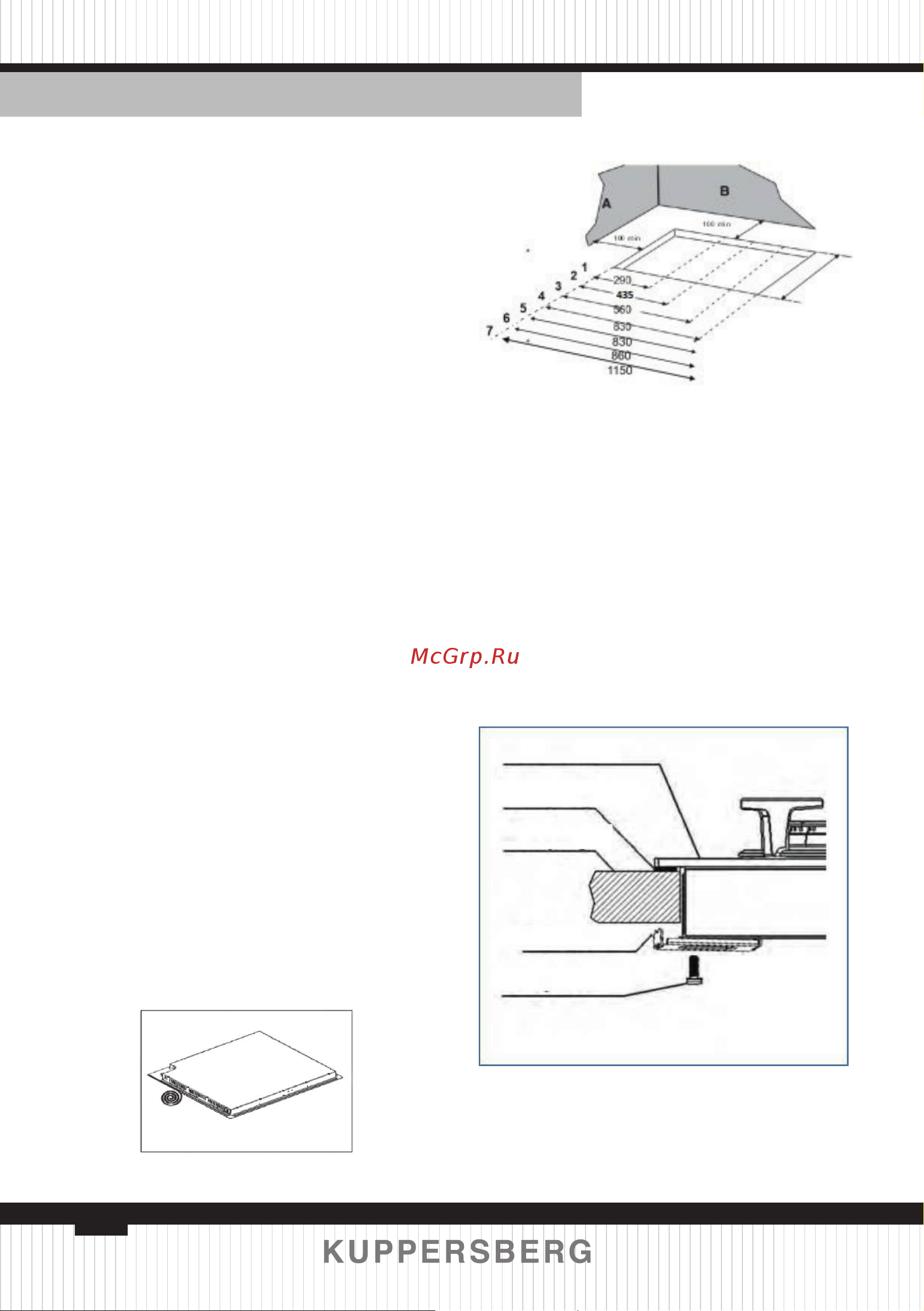

На рисунке представлены размеры минимальных расстояний между плитой
и задней и боковыми стенками столешницы, которые необходимо соблюсти при
встраивании.
1-2-3-4-6 = 490 мм
5-7 = 380 мм
Размеры выреза для встраивания
в столешнице
1) серия поверхности 30 см (290x490)
2) серия поверхности 45 см (435x490)
3) серия поверхности 60 и 70 cm
(560x490)
4) серия поверхности 90 см (830x490)
5) Hob 9143 МОДЕЛЬ (830x380)
6) Hob 9720 МОДЕЛЬ (860x490)
7) серия поверхности 120 cm
(1150x380)
A = возможная боковая стенка
B = возможная задняя стенка
Установка варочной панели
 Под панелью по всем краям
приклейте одностороннюю клейкую
уплотнительную ленту.
 Правильно установите вароч-
ную панель на столешницу.
 Закрепите варочную панель на
столешнице, отрегулировав положе-
ние монтажного зажима.
Варочная панель
Mонтажный
уплотнитель
Монтажная
подставка
Монтажный
кронштейн
