Снятие вентилятора радиатора процессора |
51
Снятие вентилятора радиатора процессора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»
на стр. 31.
Последовательность действий
1
Отсоедините кабель вентилятора радиатора процессора от системной платы.
2
Открутите винты, которыми вентилятор радиатора процессора крепится средней крышке.
3
Приподнимите вентилятор радиатора процессора и выньте его из фиксатора на каркасе
жесткого диска.

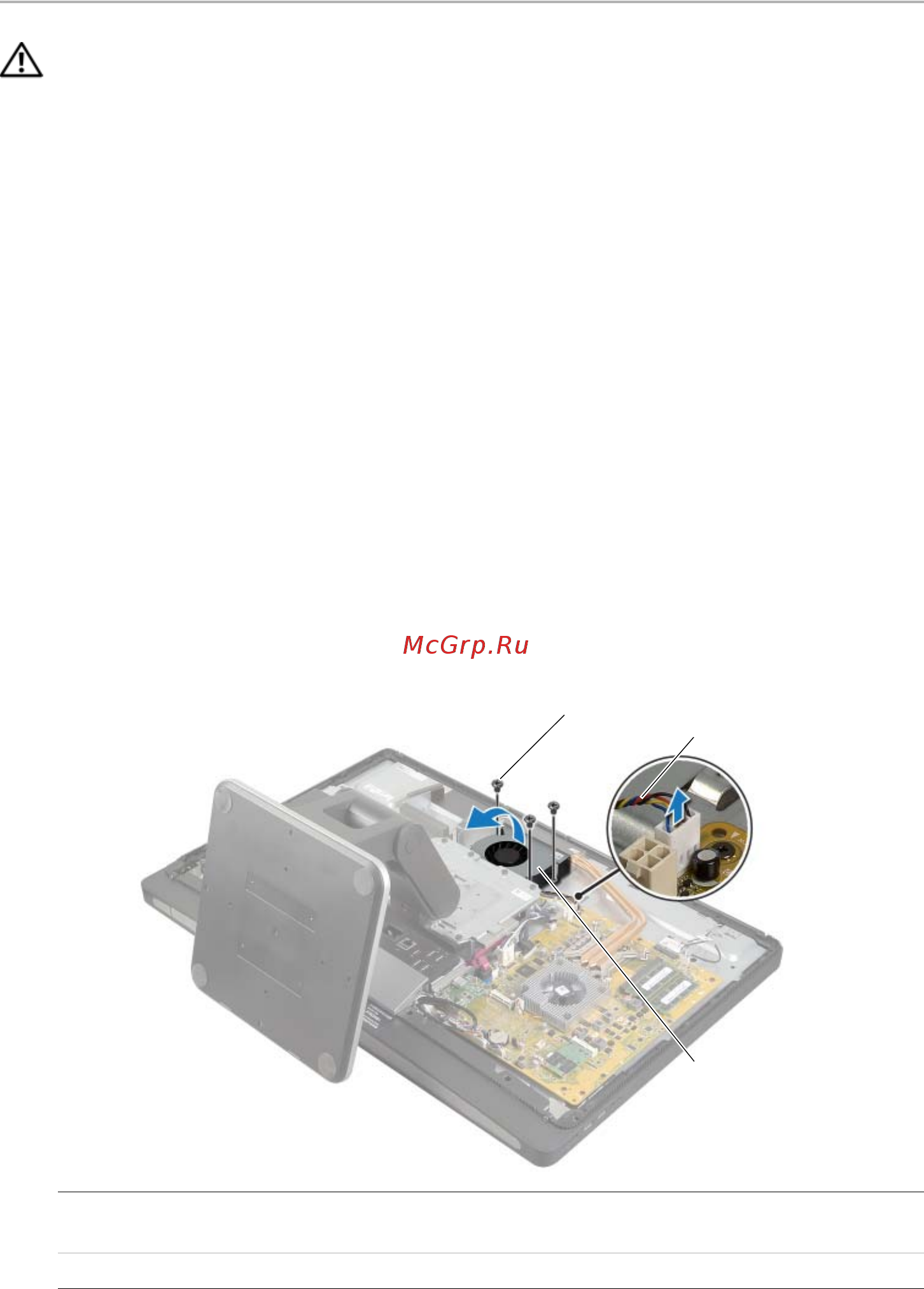

1
винт (3)
2
кабель вентилятора радиатора
процессора
3
вентилятор радиатора процессора
3
1
2
