Dell XPS One 2720 (2720-7130) [55/117] Предварительные действия
![Dell XPS One 2720 (2720-7130) [55/117] Предварительные действия](/views2/1104420/page55/bg37.png)
Снятие процессора |
55
Снятие процессора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
ВНИМАНИЕ. Процессоры чрезвычайно хрупки. Берите процессор только за края,
не прикасайтесь к его металлическим контактам.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»
на стр. 31.
3
Снимите радиатор процессора. См. раздел «Снятие радиатора процессора» на стр. 53.

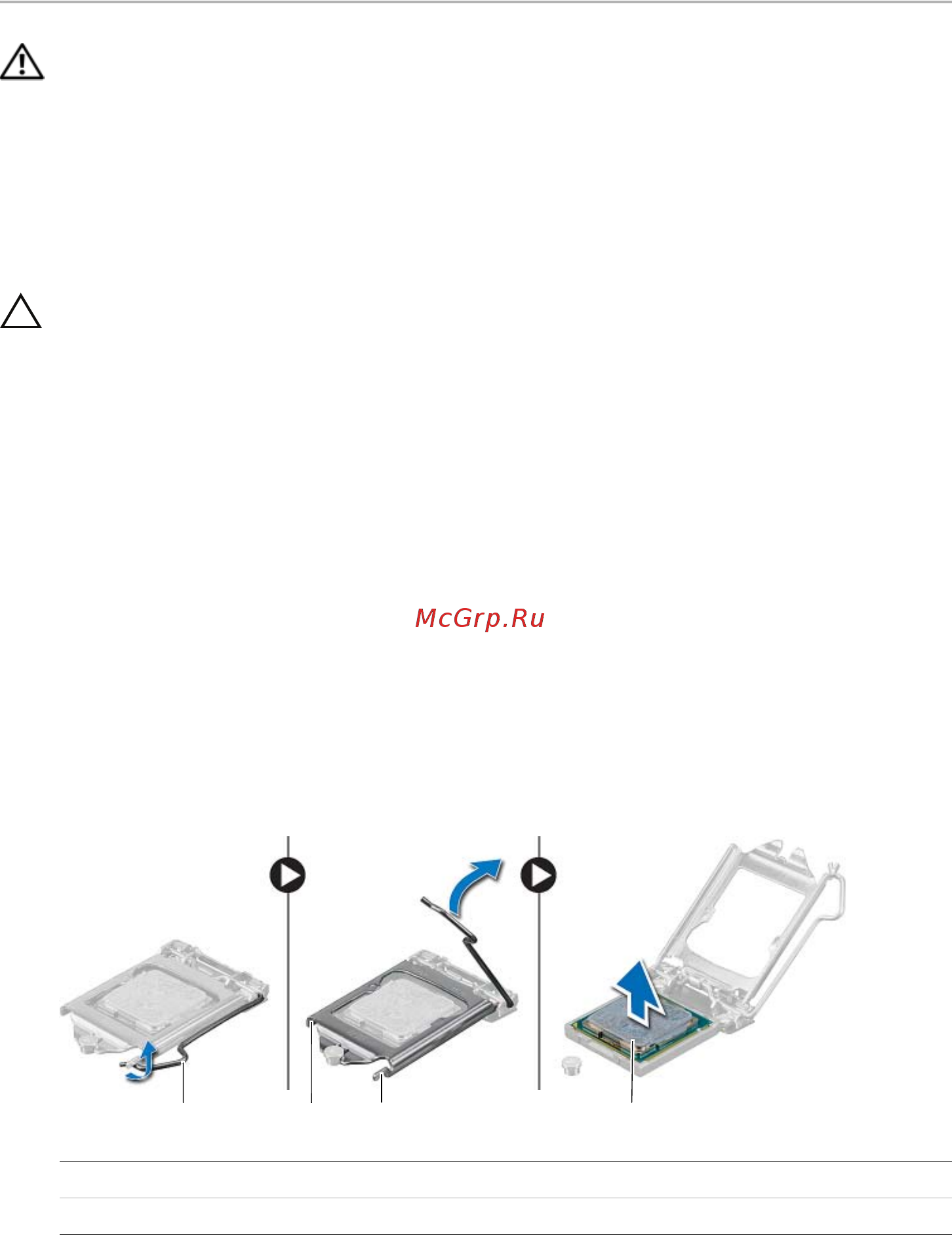

Последовательность действий
1
Нажмите на рычажок фиксатора и потяните его наружу, чтобы высвободить его
из;под защелки.
2
Отведите рычажок фиксатора до упора, чтобы открыть крышку процессора.
3
Осторожно приподнимите процессор, чтобы извлечь его из гнезда.
1
рычаг
2
крышка процессора
3
защелка
4
процессор
1 42 3
