Dell XPS One 2720 (2720-7130) [72/117] Последовательность действий
![Dell XPS One 2720 (2720-7130) [72/117] Последовательность действий](/views2/1104420/page72/bg48.png)
72

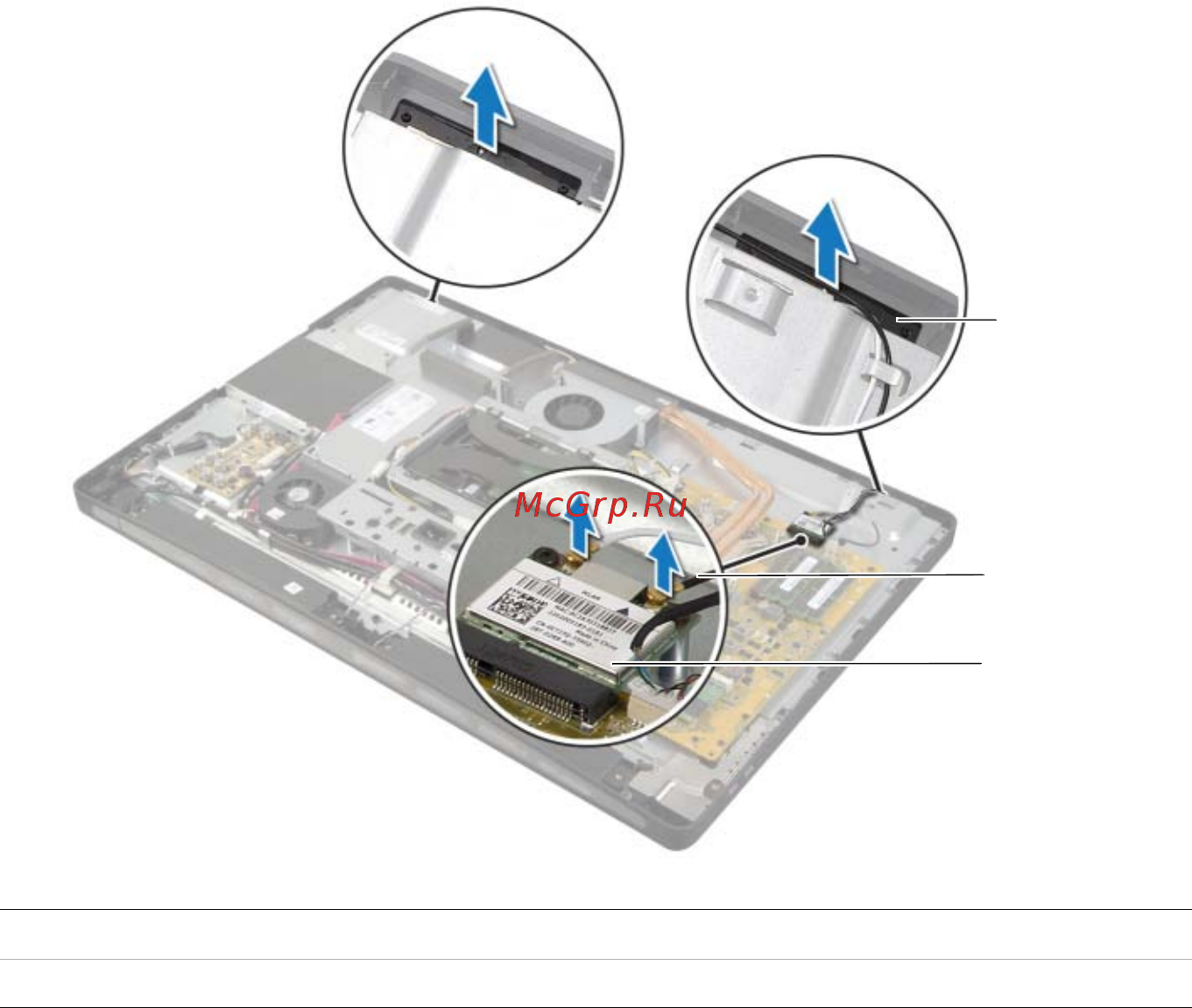

| Извлечение антенных модулей
Последовательность действий
1
Отсоедините антенные кабели беспроводной сети от мини;платы беспроводной сети.
2
Запомните, как уложены антенные кабели и извлеките их из направляющих желобков.
3
Отделите антенные модули от панели дисплея.
4
Приподнимите и снимите антенные модули с панели дисплея.
1
модули антенны (2)
2
кабели (2)
3
миниплата беспроводной сети
3
1
2
