Dell XPS One 2720 (2720-7130) [82/117] Последовательность действий
![Dell XPS One 2720 (2720-7130) [82/117] Последовательность действий](/views2/1104420/page82/bg52.png)
82
| Снятие боковой платы ввода;вывода
Последовательность действий
1

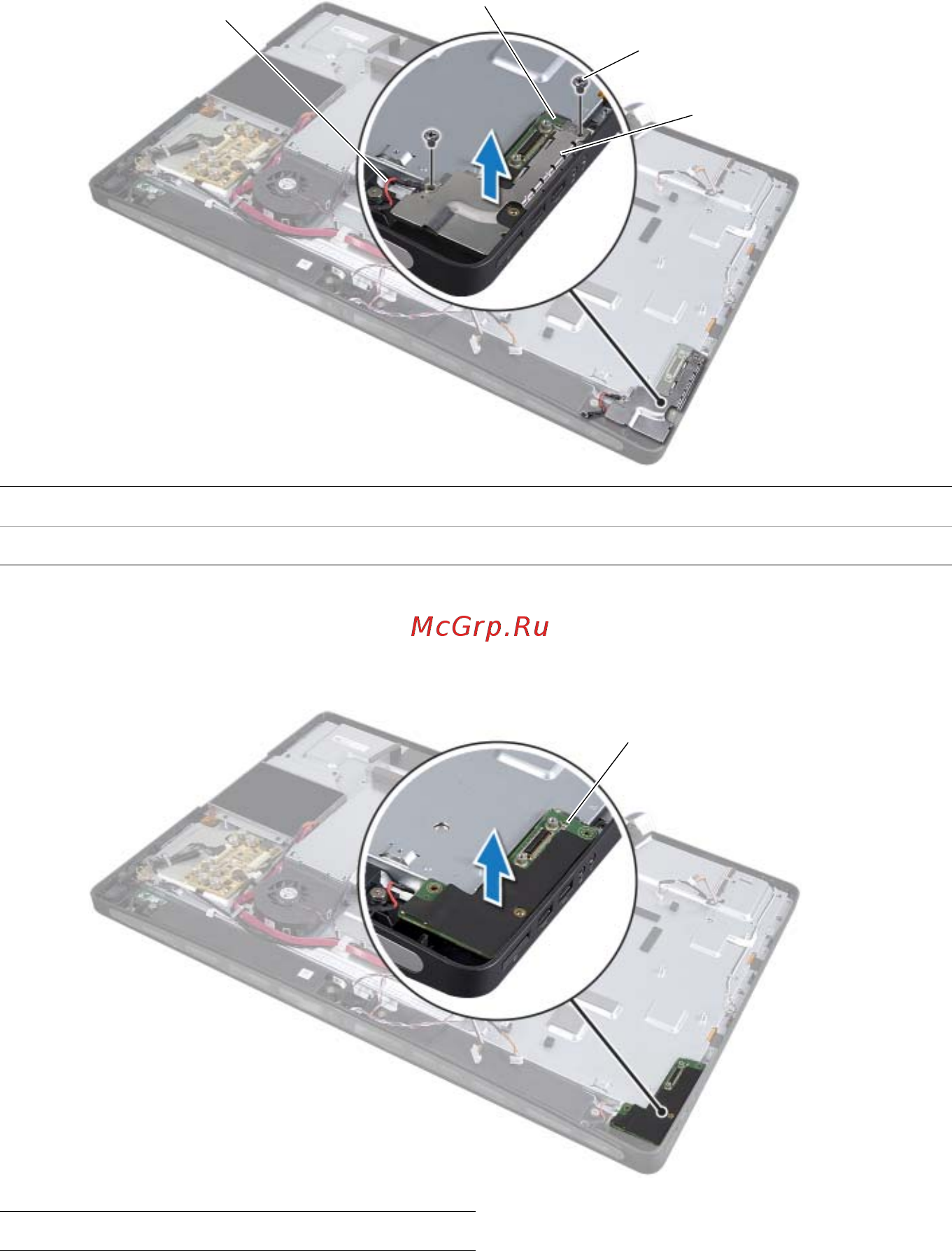

Открутите винты крепления экрана боковой платы ввода;вывода к лицевой
панели дисплея.
2
Приподнимите экран боковой платы ввода;вывода и снимите его с боковой платы
ввода;вывода.
3
Осторожно приподнимите боковую плату ввода;вывода, начиная с ее внутреннего края,
после чего освободите порты боковой платы ввода;вывода из разъемов на лицевой
панели дисплея.
1
кабель заземления
2
боковая плата вводавывода
3
винты (2)
4
экран боковой платы вводавывода
1
боковая плата вводавывода
2
1
3
4
1
